Соединитель гибкий белый | V4-R4-00.0027.TRK-0001 VARTON VARTA

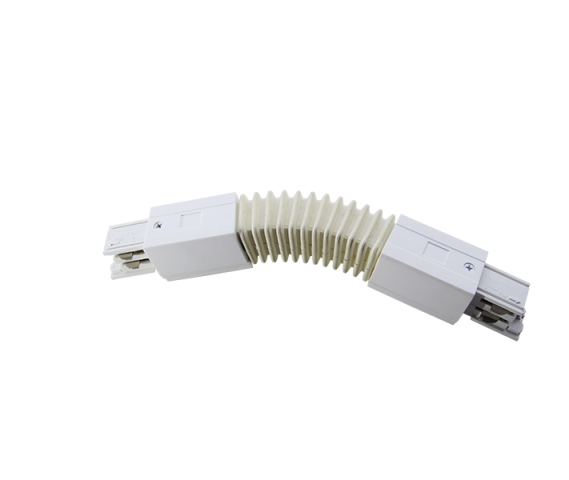

Соединитель гибкий белый VARTON (артикул v4-r4-00.0027.trk-0001) предназначен для надёжного электрического соединения участков трёхфазного шинопровода с возможностью компенсации смещений и изменения направления магистрали. Продукт из серии Шинопровод Белый совместим с другими элементами этой системы и обеспечивает безопасную передачу энергии в помещениях с контролируемой средой.

Назначение и область применения

Соединитель гибкий белый используется для создания гибких переходов между секциями трёхфазного шинопровода. Он позволяет изменить направление магистрали, учесть технологические сдвиги или деформации конструкций здания без потери контакта. Подходит для установки внутри помещений: цехов, складов, офисных комплексов, где применяются шинопроводные системы распределения электроэнергии.

Технические характеристики

• Номинальное напряжение: 230 В (работает в диапазоне 220–240 В)
• Число жил: 4 (три фазы L1, L2, L3 + PE/заземление)
• Поперечное сечение проводника: 4 мм²
• Максимальная мощность на одну фазу: 3600 Вт
• Класс защиты от поражения током: I (обязательное заземление корпуса)
• Степень защиты: IP20 (защита от доступа пальцев, но не от воды и пыли)
• Материал: алюминиевые токоведущие части, пластиковый корпус
• Цвет: белый, матовая поверхность
• Форма: прямоугольная, компактная
• Диапазон рабочих температур: от +1 °C до +40 °C
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Соединитель гибкий белый VARTON совместим исключительно с шинопроводными системами серии Шинопровод Белый. Монтаж выполняется встроенным способом — устройство вставляется между двумя жесткими секциями шинопровода. Крепится на стене или подвешивается с помощью стандартных кронштейнов, предусмотренных для данной серии. Для правильного подключения необходимо соблюдать последовательность фаз и подключение заземляющего проводника. Нельзя использовать с другим бренда или сериями — несовместимые элементы могут вызвать перегрев или потерю контакта.

Безопасность и стандарты

Изделие соответствует требованиям класса защиты I — обязательна надёжная связь с контуром заземления. Степень защиты IP20 предполагает использование только во внутренних помещениях, защищённых от попадания влаги, пыли и механических воздействий. Не предназначено для открытых площадок, сырых помещений или мест с высокой запылённостью.

Преимущества

• Удобная гибкость позволяет легко адаптировать шинопровод к сложным планировкам
• Белый цвет и матовая поверхность гармонируют с интерьером и снижают визуальное внимание к коммуникациям
• Высокая долговечность благодаря качественному алюминиевому проводнику и прочному пластиковому корпусу
• Заводская совместимость с продукцией VARTON серии Шинопровод Белый минимизирует риск ошибок сборки

Ограничения применения

• Не допускается применение вне диапазона температур (+1…+40 °C): при более низких температурах материал становится хрупким, при более высоких — повышается риск перегрева
• IP20 не защищает от влаги — нельзя использовать в банях, холодильных камерах, на улице
• Не рассчитан на частые изгибы после монтажа; гибкость нужна лишь для компенсации перемещений, а не для постоянной деформации
• Только для трёхфазных сетей 230 В — не подходит для однофазных или 380 В систем

Примеры использования

• Переход через колонну в производственном цехе
• Связка двух параллельных линий шинопровода с углом 90°
• Обход выступающих конструкций в административном здании
• Электроснабжение оборудования на конвейере с переменной геометрией пути

Практические советы

• Перед монтажом проверьте соответствие сечения и числа жил соединителя и смежных секций шинопровода — все должны быть одинаковыми (4x4 мм²)
• При закреплении используйте только рекомендованные кронштейны от VARTON — другие могут нарушить герметичность контактов
• Не затягивайте болты слишком сильно — это может повредить алюминиевые контактные площадки
• Проверяйте целостность заземляющей жилы после завершения сборки — она обязана быть замкнутой
• Сохраните документацию: гарантия действует только при использовании оригинальных компонентов серии Шинопровод Белый
