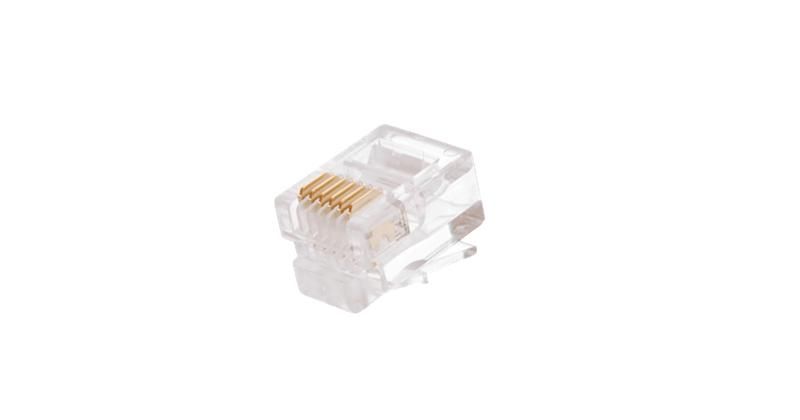

Коннектор RJ12/6P6C под витую пару кат.3 класс C 16МГц покрытие 3мкд универс. ножи для проводников 0.40-0.45мм неэкран. (уп.1000шт) NETLAN EC-UP6P6C-UC-003-TR-1000

Коннектор RJ12/6P6C NETLAN артикула ec-up6p6c-uc-003-tr-1000 предназначен для надёжного соединения 6-проводных кабелей связи с неэкранированной витой парой категории 3. Подходит для монтажа в телефонных системах, АТС, контроллеров и других устройств на базе аналоговой передачи сигналов.

Назначение и область применения

Коннектор RJ12/6P6C используется для оконцевания кабелей с шестью жилами - как одножильными, так и многожильными. Применяется там, где требуется физическое подключение к оборудованию через разъём типа 6P6C: телефоны, модемы, системы сигнализации, устройства управления, коммуникационные панели. Учитывая класс 3 и частоту до 16 МГц, он подходит для передачи голоса и низкоскоростных данных, но не рекомендован для Gigabit Ethernet или высокочастотных приложений.

Технические характеристики

• Тип контакта: 6P6C (6 позиций, 6 контактов)
• Категория кабеля: Cat.3
• Рабочая частота: до 16 МГц
• Толщина проводника: 0,40–0,45 мм (соответствует AWG 24–22)
• Покрытие контактов: 3 мкм никель
• Изоляция корпуса: поликарбонат, соответствие UL94-V2
• Экранирование: неэкранированный (UTP)
• Формат упаковки: 1000 шт. в одной транспортной упаковке

Совместимость и монтаж

Коннектор совместим с любыми 6-проводными кабелями категории 3 и ниже. Для установки требуются специальные клещи для обжима 6P6C - обычные инструменты для RJ45 не подходят. Обжим выполняется по стандартному порядку контактов: 1–6 слева направо при взгляде на контактную сторону. Кабель зачищают на 8–10 мм, жилы выравнивают и вводят в гнездо до упора. После обжима проверяйте плотность фиксации каждого провода - слабый контакт вызывает помехи или обрыв связи.

Безопасность и стандарты

Корпус изготовлен из поликарбоната, соответствующего норме UL94-V2 - материал самозатухающий, устойчив к возгоранию. Никелевое покрытие контактов обеспечивает антикоррозийную стойкость и долговечность при циклическом подключении. Соответствует требованиям к механической прочности и электрической изоляции для бытовых и промышленных систем связи.

Преимущества

• Высокая точность изготовления - гарантирует надёжный обжим даже при массовом монтаже
• Никелевое покрытие 3 мкм снижает риск окисления контактов в условиях повышенной влажности
• Упаковка по 1000 шт. оптимальна для крупных проектов и сервисных служб
• Поликарбонатный корпус устойчив к перепадам температур и механическим нагрузкам

Ограничения применения

• Не подходит для экранированных кабелей (STP, FTP) - отсутствует металлический экран и заземление
• Частота 16 МГц недостаточна для современного Ethernet (100BASE-TX и выше); не используйте для сетей 1 Гбит/с
• Не рассчитан на внешнюю эксплуатацию - не имеет защиты IP; применяется только внутри помещений
• Поддерживает только проводники 0,40–0,45 мм - более толстые (например, AWG 20) не войдут в гнёзда

Примеры использования

• Подключение аналоговых телефонов к PBX-системе
• Обжим кабелей между терминалами охранной сигнализации
• Соединение портов контрольных плат в промышленных контроллерах
• Замена повреждённых разъёмов в старых офисных телефонных сетях

Практические советы

• Перед обжимом всегда сверьте цветовую раскладку жил - особенно важно при замене существующих соединений
• Используйте только инструменты с матрицей 6P6C - попытки использовать RJ45-клещи приведут к деформации контактов
• При работе с многожильным кабелем скрутите жилы перед введением в коннектор - это предотвращает обрывы при изгибе
• Храните коннекторы в сухом месте - хотя они не имеют IP-защиты, влага может вызвать окисление контактов
• Для больших партий (1000 шт.) удобнее работать с автоматическим обжимщиком - экономит время и снижает брак
