Коннекторы 6P6C (Телефонные разъемы) (RJ-11) Уп. 100шт. - 10-0228 Net.on

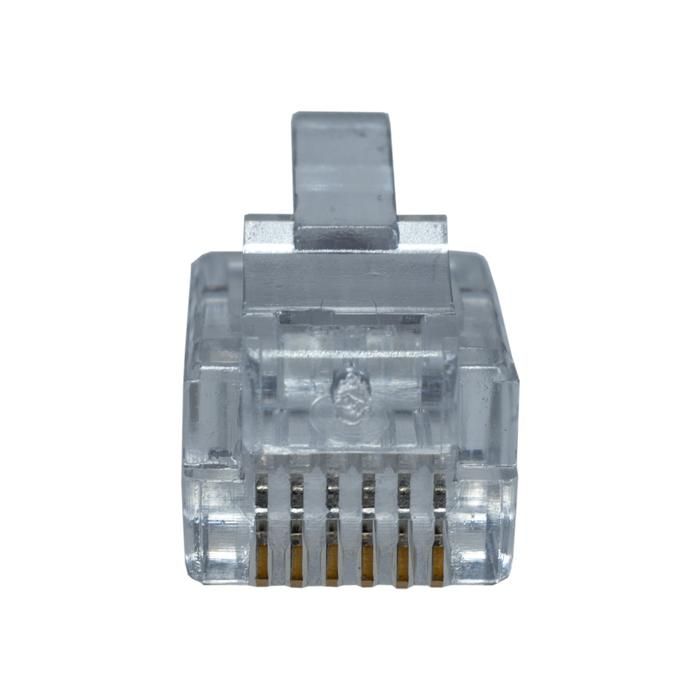

Коннекторы SUPRLAN 10-0228 — это обжимные 6P6C (RJ-11) разъёмы в упаковке из 100 штук, предназначенные для сборки телефонных шнуров и сетевых патч-кордов с использованием кабеля 24–26 AWG. Прозрачный корпус из поликарбоната обеспечивает контроль за правильностью обжима.

Назначение и область применения

Коннекторы 6P6C (RJ-11) применяются для соединения телефонного оборудования, модемов, факсов и других устройств, использующих аналоговые линии связи. Подходят для создания собственных телефонных шнуров, ремонтных патч-кордов и распределительных соединений внутри помещений. Часто используются в офисах, на телекоммуникационных стендах и в домашних системах связи.

Технические характеристики

• Тип разъёма: 6P6C (RJ-11 / RJ-12) — шесть контактов, все шесть задействованы
• Способ монтажа: обжимной — требует специальный инструмент (обжимной клещи)
• Сечение провода: 24–26 AWG — соответствует типичным телефонным и Ethernet-кабелям с медными жилами
• Материал корпуса: поликарбонат — прочный, термостойкий, не горючий
• Цвет: прозрачный — позволяет визуально проверить положение жил при обжиме
• Температурный режим монтажа: от –10 °C до +60 °C — не рекомендуется использовать в условиях экстремального холода или перегрева
• Категория: 5 — совместим с передачей сигналов до 100 МГц, хотя используется в основном для аналоговой телефонии
• Исполнение: внутреннее — предназначен для установки в конце кабеля, а не в розетке

Совместимость и монтаж

Коннекторы SUPRLAN 10-0228 совместимы с любым кабелем типа UTP/FTP с жилами 24–26 AWG — как одножильным, так и многожильным. Обжим выполняется стандартными клещами для RJ-11/RJ-12. Убедитесь, что жилы полностью вошли в контактную часть разъёма — прозрачный корпус позволяет контролировать этот процесс. Неправильно обжатый коннектор вызывает обрыв связи или повышенный уровень помех.

Безопасность и стандарты

Коннекторы 6P6C (RJ-11) соответствуют требованиям к механической совместимости и электрическому контакту для аналоговых телефонных систем. Хотя они не сертифицированы как компоненты для высокочастотной передачи данных, их использование в рамках категории 5 допускает работу с цифровыми сигналами до 100 МГц. Материал корпуса — поликарбонат — не выделяет токсичных веществ при нормальных температурах.

Преимущества

• Прозрачная оболочка даёт возможность видеть расположение жил — снижает риск ошибок при обжиме
• Стандартная геометрия контактов — совместима с большинством обжимных инструментов
• Высокая плотность упаковки (100 шт.) — экономично для массового монтажа
• Устойчивый к деформациям поликарбонат — сохраняет форму даже после многократных подключений

Ограничения применения

• Не подходят для внешней прокладки — отсутствует защита от влаги и пыли (нет IP-рейтинга)
• Не рассчитаны на частые подключения/отключения в условиях вибраций — возможна потеря контакта
• Не используются для питания устройств — только для передачи сигнала
• Работают только с кабелями 24–26 AWG; более толстые жилы (например, 22 AWG) не войдут в контакты

Примеры использования

• Сборка телефонных шнуров для стационарных аппаратов
• Замена повреждённых патч-кордов в АТС или VoIP-системах
• Подключение модемов, факсов, сигнализационных устройств
• Локальные сети с малой нагрузкой (например, системы видеонаблюдения с аналоговым выходом)

Практические советы

• Перед обжимом обязательно удалите изоляцию точно на нужную длину — слишком длинная изоляция мешает контакту, слишком короткая — оголяет жилы
• Проверьте порядок цветов жил — для телефонии чаще всего используется схема T568A/B или просто центральные пары (зелёная пара)
• Используйте качественный обжимной инструмент — слабый зажим приведёт к плохому контакту
• Храните коннекторы в сухом месте — влага может окислить контакты
• Для долговечности не перегибайте кабель сразу после обжима — место соединения должно находиться в свободном состоянии
