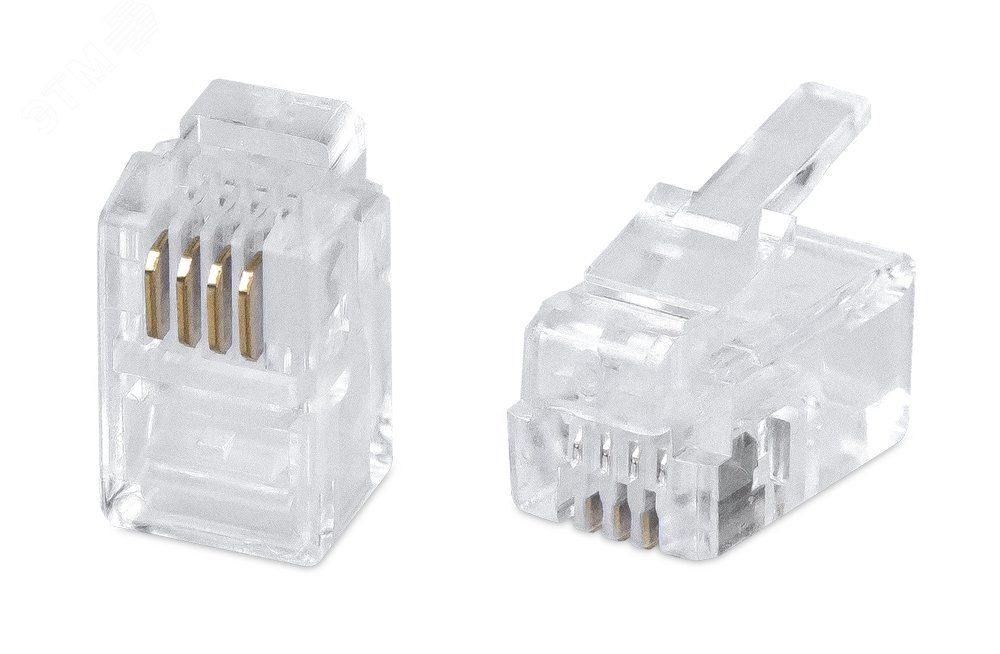

Коннектор телефонный 4P4C для телефонных трубок Cabeus 7127c

Коннектор телефонный для телефонных трубок Cabeus 7127c - это компактный разъём типа 4P4C (RJ11/RJ12), предназначенный для надёжного соединения телефонной трубки с шнуром. Подходит для ремонта, сборки патч-кордов и замены износившихся разъёмов в стационарных телефонах.

Назначение и область применения

Коннектор телефонный для телефонных трубок Cabeus 7127c предназначен для подключения телефонной трубки к шнуру. Он использует контактную систему 4P4C - четыре контакта на четыре позиции - что соответствует стандартным требованиям большинства аналоговых телефонов. Применяется при сборке новых шнуров, замене повреждённых разъёмов или модификации существующих устройств.

Технические характеристики

• Тип разъёма: 4P4C (RJ11 / RJ12)
• Количество контактов: 4
• Поддерживает провода: одножильные и многожильные
• Материал корпуса: термопластик
• Цвет: белый
• Стандарт совместимости: ANSI/TIA-568, ITU-T G.991

Совместимость и монтаж

Коннектор телефонный для телефонных трубок Cabeus 7127c совместим с любыми телефонными шнурами, где требуется подключение к трубке через интерфейс 4P4C. Монтаж выполняется путём запрессовки жил кабеля в контакты с помощью обжимного инструмента. Убедитесь, что толщина проводов соответствует допустимому диапазону - обычно 0,4–0,6 мм2. Кабель зачищается на 8–10 мм, жилы вставляются в гнёзда до упора, после чего разъём зажимается клещами. Неправильно выполненная обжимка вызывает обрыв связи или повышенный уровень помех.

Безопасность и стандарты

Коннектор телефонный для телефонных трубок Cabeus 7127c соответствует международным нормам для низковольтных коммуникационных устройств. Работает при напряжении до 60 В постоянного тока и 30 В переменного тока - безопасно для телефонных линий. Не предназначен для подключения к высоковольтным цепям или сетям Ethernet.

Преимущества

• Устойчивый контакт благодаря медным сплавам внутри контактов
• Гибкий корпус снижает риск перегиба шнура у входа в разъём
• Легко распознаётся по цвету и форме - отличается от RJ45
• Не требует специальных инструментов кроме обжимных клещей

Ограничения применения

• Не подходит для передачи данных по Ethernet - физически несовместим с RJ45
• Не рассчитан на частые подключения/отключения более 500 раз - срок службы ограничен механической прочностью
• Не использовать во влажных помещениях без дополнительной защиты - IP-класс не указан, герметичность не обеспечена

Примеры использования

• Замена сломанного разъёма на старой телефонной трубке
• Изготовление удлинителей для домашних или офисных телефонов
• Сборка тестовых патч-кордов для диагностики телефонных линий
• Ремонт аппаратов в службах технической поддержки

Практические советы

• Перед обжимкой проверьте порядок жил - в телефонных шнурах чаще всего используется схема: красный, зелёный, чёрный, жёлтый (или просто два центральных контакта для сигнала)
• Используйте только качественные обжимные клещи - дешёвые инструменты деформируют контакты и нарушают связь
• Если шнур часто изгибается, выбирайте многожильный кабель - он выдерживает больше циклов сгиба, чем одножильный
• При установке в корпус устройства убедитесь, что посадочная глубина разъёма не превышает 12 мм - иначе он не войдёт в гнездо трубки
