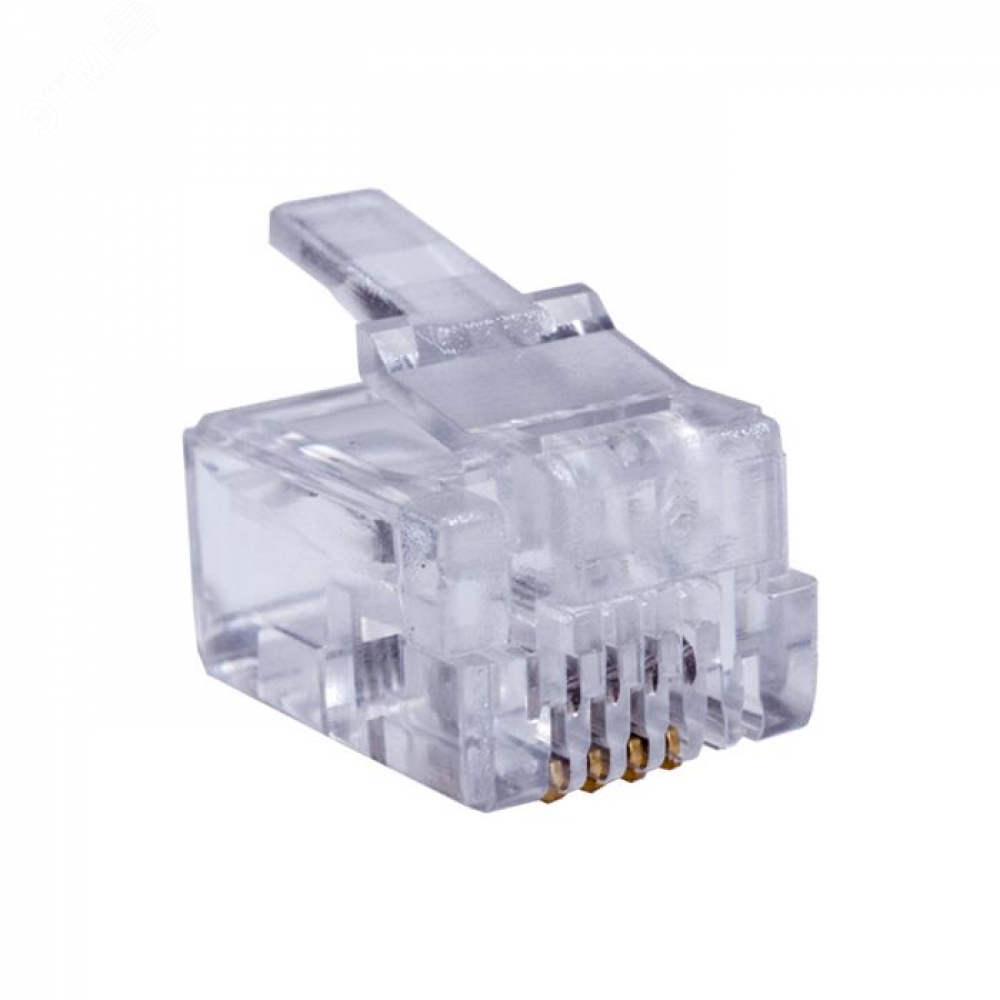

Коннектор RJ-11 6P4C 24...26 AWG (телефонный разъем) Suprlan 10-0227

Коннектор 6P4C (RJ-11) от Suprlan, артикул 10-0227, предназначен для надёжного соединения телефонных проводов в бытовых и офисных системах связи. Упаковка содержит 100 штук - оптимальный вариант для массового монтажа.

Назначение и область применения

Коннектор 6P4C (RJ-11) используется для сборки телефонных шнуров, патч-кордов и подключения устройств к аналоговым телефонным линиям. Подходит для установки на телефонах, факсах, модемах, АТС и других устройствах с интерфейсом RJ-11. Применяется в офисах, домашних сетях, телекоммуникационных пунктах и на объектах с малой плотностью коммуникаций.

Технические характеристики

• Тип разъёма: 6P4C (RJ-11) - 6 контактов, задействовано 4
• Способ монтажа: обжимной - требует специальный инструмент (обжимной клещи)
• Поддерживаемый кабель: AWG 24–26 - соответствует типичному медному проводу для телефонии
• Материал корпуса: поликарбонат - прочный, устойчив к механическим нагрузкам и перепадам температур
• Исполнение: внутреннее - контактная часть расположена внутри корпуса, защищает жилы от внешнего воздействия
• Цвет: прозрачный - позволяет визуально контролировать правильность запрессовки жил

Совместимость и монтаж

Коннектор совместим с любыми телефонными кабелями типа UTP Cat1/2, а также с одножильным и многожильным проводом в диапазоне AWG 24–26. Монтаж выполняется с помощью обжимного инструмента - обычные плоскогубцы не обеспечат надёжного контакта. Перед обжимом необходимо правильно распределить жилы согласно цветовой схеме: обычно используются центральные пары (зелёная и красная). Каждый коннектор рассчитан на один монтаж - повторное использование снижает надёжность соединения.

Безопасность и стандарты

Коннектор 6P4C (RJ-11) Suprlan 10-0227 соответствует общепринятому стандарту TIA/EIA-568B для аналоговых телефонных соединений. Не предназначен для передачи высоких напряжений или мощных сигналов - исключено применение в силовых цепях.

Преимущества

• Высокая износостойкость благодаря материалу корпуса - поликарбонат выдерживает частые подключения и отключения
• Прозрачная конструкция позволяет легко проверить правильность запрессовки без вскрытия
• Удобство комплектации: 100 штук в упаковке - экономично для командной работы и крупных проектов
• Стандартный формат - совместим с большинством существующих телефонных розеток и устройств

Ограничения применения

• Не подходит для Ethernet-сетей (не поддерживают скорости выше 10 Мбит/с)
• Запрещён монтаж на кабеле с сечением меньше AWG 26 или больше AWG 24 - возможна потеря контакта или повреждение контактов
• Не предназначены для наружной эксплуатации - отсутствует защита от влаги и пыли
• Не рекомендуются для частого переподключения в условиях повышенной вибрации - риск потери контакта

Примеры использования

• Сборка телефонных шнуров для стационарных аппаратов в офисе
• Подключение модемов к линии DSL
• Ремонт старых телефонных розеток
• Создание временных соединений между АТС и терминалами
• Настройка голосовых систем в малых предприятиях

Практические советы

• Перед обжимом обязательно удалите изоляцию точно до метки - слишком длинная или короткая зачистка снижает качество соединения
• Проверьте соответствие цветов жил: для RJ-11 чаще всего используются 2-й и 3-й контакты (центральная пара)
• Используйте качественные обжимные клещи - дешёвые инструменты могут деформировать корпус или плохо зажать контакты
• Храните коннекторы в сухом месте - даже поликарбонат чувствителен к длительному воздействию влаги и УФ
• Для массового монтажа используйте сразу всю упаковку - так вы минимизируете риск перепутать партии и сохраните единый уровень качества
