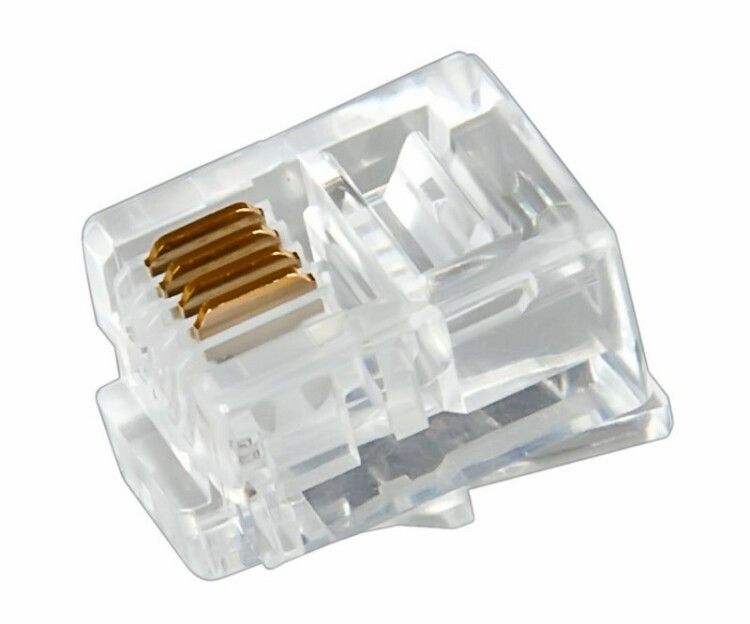

Телефонный разъем RJ-14(6P4C), REXANT - 05-1012 MEET

Разъем телефонный RJ-14 6P4C (упаковка 100 штук) от бренда REXANT - это обжимной штекер для подключения телефонных устройств и аналогового оборудования через двух- или четырехжильный кабель. Упаковка содержит 100 единиц, что удобно для массовой установки в офисах, телекоммуникационных узлах и на объектах с большим количеством точек связи.

Назначение и область применения

Разъем телефонный RJ-14 6P4C используется для подключения телефонов, факсов, модемов и других устройств с интерфейсом 6P4C к стеновым розеткам или распределительным коробкам. Подходит для систем голосовой связи, аналоговых АТС, сигнализаций и терминалов с портом RJ-14. Применяется там, где требуется надежное и простое соединение по витой паре - например, в жилых домах, малом бизнесе, на производственных линиях с телефонными панелями.

Технические характеристики

• Тип: штекер (плагин)
• Стандарт: RJ-14, 6P4C (6 контактов, 4 активных)
• Способ подключения: обжим (не требует пайки)
• Материал корпуса: прозрачный прочный пластик
• Контакты: 4 медных ножа с покрытием технического золота 3 мкм
• Поддерживает многопроволочные проводники
• Сечение провода: не указано конкретно - совместим с типичными телефонными кабелями (0,4–0,8 мм2)
• Тип кабеля: витая пара, круглый телефонный кабель
• Цвет: прозрачный

Совместимость и монтаж

Разъем телефонный RJ-14 6P4C от REXANT совместим с любыми розетками стандарта RJ-14 и RJ-11, так как 6P4C физически вставляется в 6P2C и 6P6C гнезда. Для монтажа необходимо использовать специальный обжимной инструмент - обычные плоскогубцы не обеспечат надежного контакта. Кабель зачищается на 15–20 мм, жилы располагаются в порядке T568A/B или по цветовой схеме кабеля, затем вставляются в разъем до упора и обжимаются. Обязательно проверьте соответствие номеров контактов на обоих концах кабеля.

Безопасность и стандарты

Разъемы серии RJ от REXANT соответствуют международным стандартам IEEE. Наличие золотого покрытия контактов снижает окисление и повышает срок службы соединений. Однако продукт не предназначен для работы под высоким напряжением - максимальная рабочая нагрузка соответствует стандартам телефонных сетей (до 90 В постоянного тока, 100 В переменного). Не используйте для PoE (Power over Ethernet): хотя в описании упоминается эта функция, разъем 6P4C не рассчитан на передачу мощности выше 15 Вт, а стандарт PoE требует 8P8C (RJ-45).

Преимущества

• Золотое покрытие контактов обеспечивает стабильную передачу сигнала и устойчивость к коррозии
• Прозрачный корпус позволяет контролировать правильность заправки жил
• Поддержка многопроволочных проводников - удобно при работе с гибкими телефонными кабелями
• Высокая плотность упаковки (100 шт.) снижает стоимость единицы и экономит время закупок
• Универсальность: работает с большинством существующих телефонных розеток

Ограничения применения

• Не подходит для передачи питания по стандарту PoE - риск перегрева и выхода из строя
• Не предназначена для внешней установки: отсутствует защита IP, материал не выдерживает UV-лучи и осадки
• Требуется обязательное использование обжимного инструмента; попытки монтажа без него приведут к плохому контакту
• Не рекомендован для частых подключений/отключений - механическая износостойкость ниже, чем у профессиональных разъемов с металлическим корпусом

Примеры использования

• Подключение стационарного телефона к стеновой розетке в офисе
• Прокладка внутренних линий связи в многоэтажном здании
• Создание ответвлений для факс-аппарата или системы видеонаблюдения с голосовым оповещением
• Монтаж телефонных точек в цехах с системой внутренней связи

Практические советы

• Перед обжимом всегда сверьте порядок жил с цветовой схемой кабеля - особенно важно при замене старых линий
• Используйте инструмент с регулировкой давления: слишком сильный обжим деформирует контактные площадки
• Проверяйте целостность контактов после монтажа тестером - один непропаянный провод может полностью нарушить связь
• Храните разъемы в сухом месте: даже с золотым покрытием длительное воздействие влаги снижает надежность
• Для больших объемов работ выбирайте именно упаковку по 100 шт.: это выгоднее и быстрее, чем покупка мелких партий
