Телефонный разъем RJ-12(6P6C), REXANT - 05-1013 MEET

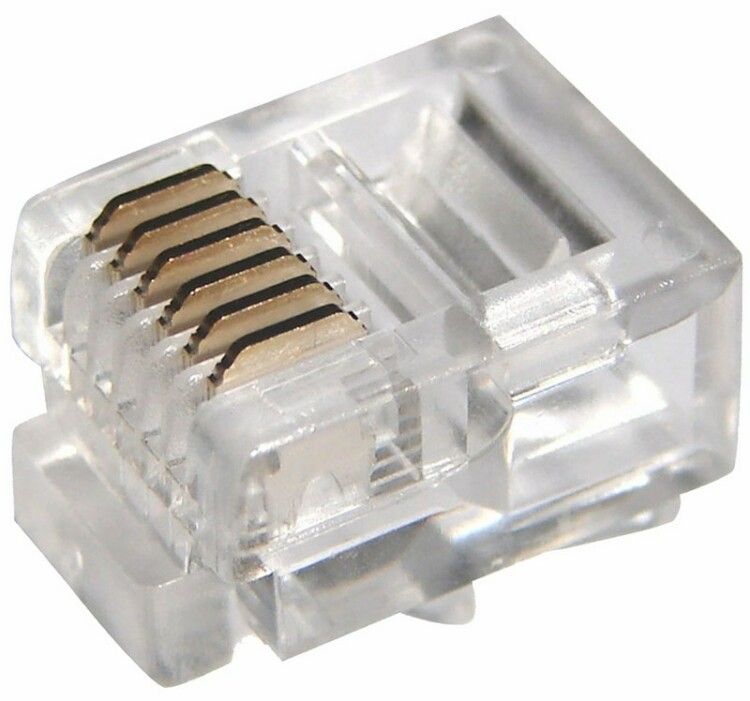

Телефонный разъем 6P6C (RJ-12) от REXANT — это надежный штекер для подключения телефонных устройств и других систем через витую пару. Артикул 05-1013 обеспечивает устойчивый контакт даже при многопроволочных жилах, что делает его удобным для профессиональной установки.

Назначение и область применения

Телефонный разъем 6P6C (RJ-12) используется для подключения телефонной аппаратуры, факсов, модемов и аналогового оборудования к линиям связи. Подходит для кабелей с двумя, четырьмя или шестью жилами. Часто применяется в офисах, call-центрах, системах безопасности и телекоммуникационных щитах. Также совместим с оборудованием, использующим интерфейс RJ-12 — например, старыми АТС или IP-телефонами с аналоговым выходом.

Технические характеристики

• Тип разъема: RJ12 6P6C (6 контактов, 6 позиций)
• Способ подключения: Обжим — требует специального инструмента
• Исполнение: Штекер (вставляется в розетку)
• Совместимость с кабелем: Витая пара / круглый телефонный кабель
• Поддержка многопроволочных проводников: Да
• Материал корпуса: Прозрачный прочный пластик
• Покрытие контактов: Техническое золото 3 мкм — снижает окисление и повышает срок службы
• Цвет: Прозрачный

Совместимость и монтаж

Разъем 05-1013 от REXANT совместим с любыми стандартными розетками RJ-12. Для монтажа требуется обжимной инструмент — обычные плоскогубцы не обеспечат надежного контакта. Кабель зачищается на 10–15 мм, жилы располагаются в соответствии с цветовой схемой, затем вставляются в разъем до упора. После этого выполняется обжим — каждый контакт плотно вдавливается в проводник. Убедитесь, что все жилы попали в свои каналы: один неверно установленный провод может нарушить связь.

Безопасность и стандарты

Разъем 6P6C (RJ-12) от REXANT соответствует международным стандартам IEEE. Нанесённое на контакты покрытие золотом гарантирует безопасную работу при малых токах и напряжениях, характерных для телефонных линий. Однако разъем не рассчитан на питание PoE — заявление о поддержке PoE в описании производителя некорректно: RJ-12 не стандартизирован для передачи электроэнергии, и использование его в таких целях может привести к перегреву или повреждению оборудования.

Преимущества

• Золотое покрытие контактов — минимизирует потери сигнала и продлевает срок службы
• Прозрачный корпус позволяет контролировать правильность заправки жил
• Поддержка многопроволочных проводников — идеально для гибких кабелей в условиях частых перемещений
• Стандартная форма — легко заменяется на любой другой RJ-12 разъем

Ограничения применения

• Не предназначена для передачи питания (PoE) — несмотря на утверждение производителя, RJ-12 не является стандартом для Power over Ethernet
• Требуется обязательное применение обжимного инструмента — без него невозможно добиться надежного контакта
• Не рекомендуется для использования в средах с повышенной вибрацией без дополнительной фиксации кабеля
• Не подходит для сетевых кабелей Cat5e/Cat6 — они используют разъемы RJ45

Примеры использования

• Подключение аналогового телефона к стеновой розетке
• Присоединение факс-машины к телефонной линии
• Установка на конец кабеля для подключения системы видеонаблюдения с голосовым оповещением
• Создание временной точки доступа для тестирования телефонных линий

Практические советы

• Перед обжимом проверьте порядок жил — для RJ-12 чаще всего используются центральные 2 или 4 контакта (2-4-5-6), остальные могут быть не задействованы
• Используйте инструмент с регулировкой давления — слишком сильный обжим может повредить контакты
• При работе с многопроволочными жилами — слегка закрутите их перед вставкой, чтобы не расплелись внутри разъема
• Артикул 05-1013 от REXANT хорошо зарекомендовал себя в условиях постоянного подключения/отключения — он выдерживает более 500 циклов вставки
• Если нужен разъем для Ethernet — выбирайте RJ45, а не этот тип
