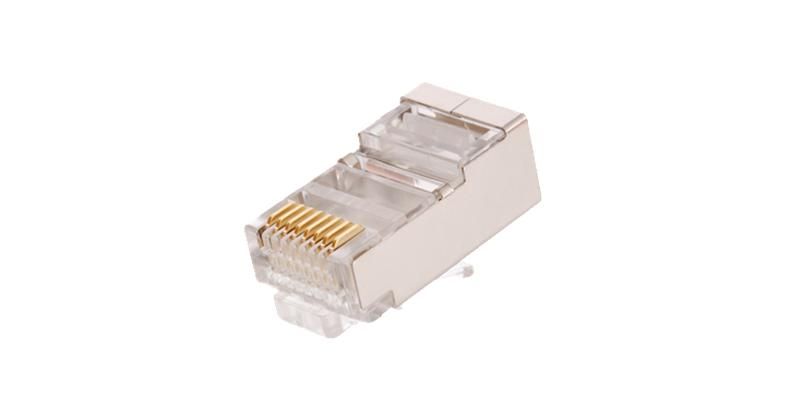

Коннектор RJ45 (8P8C) под витую пару кат.5E (класс D) экранир. 100МГц покрытие 3мкд универс. ножи для проводников 0.47-0.51мм (уп.100шт) NETLAN EC-UP8P8C-SD-003-TR-100

Коннектор RJ45 (8P8C) NETLAN артикул ec-up8p8c-sd-003-tr-100 предназначен для надёжного соединения витых пар кабелей категории 5e в сетях Ethernet. Экранированная конструкция обеспечивает устойчивость к помехам, а универсальные ножи подходят для проводников сечением 0,47–0,51 мм - это делает его удобным для монтажа как на одножильных, так и на многожильных кабелях.

Назначение и область применения

Коннектор RJ45 (8P8C) NETLAN артикул ec-up8p8c-sd-003-tr-100 используется для оконцевания 4-парных кабелей типа Cat.5e (класс D) в локальных сетях. Подходит для подключения устройств: компьютеров, IP-камер, телефонов VoIP, коммутаторов, точек доступа Wi-Fi. Также может применяться для 2-парных кабелей - например, при передаче питания PoE или в устаревших системах.

Технические характеристики

• Тип контактов: 8P8C (8 контактов, 8 положений)
• Категория: Cat.5e (класс D), частота до 100 МГц
• Экранирование: полное (S/FTP или F/UTP - зависит от кабеля)
• Покрытие контактов: 3 мкм никель + золото (обеспечивает долгий срок службы и низкое переходное сопротивление)
• Размер проводника: 0,47–0,51 мм (соответствует AWG 24–22)
• Материал корпуса: поликарбонат, класс горючести UL94-V2
• Упаковка: 100 штук в одной коробке

Совместимость и монтаж

Коннектор совместим с любыми кабелями Cat.5e и ниже, имеющими жилы диаметром 0,47–0,51 мм. Для установки требуется обжимной инструмент с матрицей 8P8C. Ножи коннектора рассчитаны на зачистку и прокол изоляции одновременно - после вставки кабеля достаточно плотно прижать инструмент до щелчка. Убедитесь, что цветовая схема обжима (T568A/T568B) соблюдена одинаково на обоих концах.

Безопасность и стандарты

Корпус изготовлен из материала, соответствующего стандарту UL94-V2 - он самозагасаемый и не распространяет пламя. Соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5e. Применим в помещениях с нормальной влажностью и температурой от –10C до +60C.

Преимущества

• Экранированная конструкция снижает влияние внешних электромагнитных помех - особенно важно вблизи силовых кабелей или оборудования
• Золотое покрытие 3 мкм предотвращает окисление контактов, увеличивает срок службы и надёжность соединения
• Универсальные ножи работают с одножильными и многожильными проводниками без замены инструмента
• Высокая прочность корпуса из поликарбоната - выдерживает механические нагрузки при монтаже и эксплуатации

Ограничения применения

• Не подходит для кабелей с жилами более 0,51 мм (например, AWG 20 и толще) - возможен плохой контакт или повреждение ножей
• Не рекомендован для открытого монтажа вне помещений - отсутствует защита от влаги и пыли (не имеет IP-рейтинга)
• Не предназначен для высокочастотных приложений выше 100 МГц - не гарантирует соответствие Cat.6
• Требуется качественный обжим - слабый контакт вызывает потери сигнала или перебои

Примеры использования

• Обжим порта на стеновой розетке в офисе
• Подключение IP-камеры через UTP-кабель к NVR
• Создание временной сети между серверами в серверной комнате
• Замена повреждённого коннектора на patch-cord’е

Практические советы

• Перед обжимом проверьте длину зачищенной части кабеля - она должна быть около 15–20 мм, чтобы все жилы попали в ножи
• Избегайте перегиба кабеля ближе чем на 2 см от коннектора - это снижает эффективность экранирования
• При работе с многожильным кабелем аккуратно распределите жилы - они легко спутываются, что затрудняет правильный порядок
• Проверяйте качество обжима тестером - даже идеально сделанный коннектор может иметь внутренний обрыв
• Храните запасные коннекторы в оригинальной упаковке - они чувствительны к пыли и механическому воздействию
