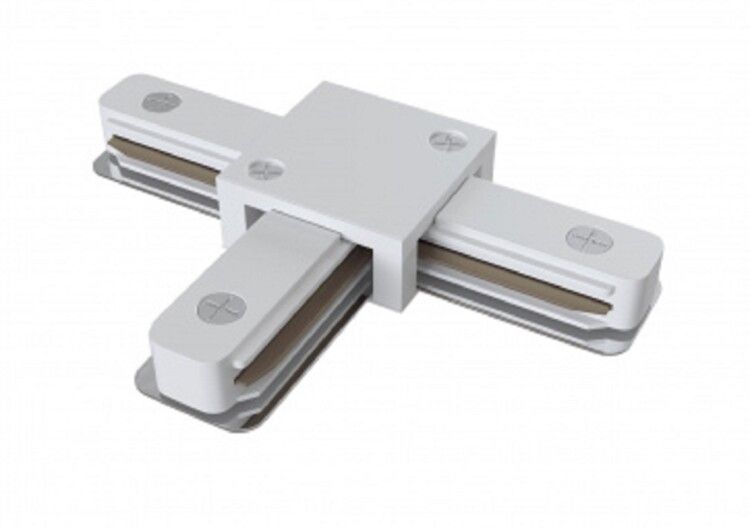

Коннектор TR-1PA-СT-WH T-образный для однофазного шинопровода белый | Б0054467 ЭРА

Коннектор TR-1PA-CT-WH Т-ответвитель для однофазного шинопровода белый - компактный аксессуар для безопасного ответвления питания от шины к одному светильнику. Подходит для установки в помещениях с нормальной влажностью, совместим с системами освещения ЭРА.

Назначение и область применения

Kоннектор TR-1PA-CT-WH используется для создания T-образного ответвления в однофазной шинопроводной системе. Он позволяет подключить один светильник к основной шине без перерыва цепи. Применяется в офисах, торговых залах, административных помещениях и других местах, где установлены модульные системы освещения на основе шинопровода.

Технические характеристики

• Номинальное напряжение: 230 В
• Количество фаз: одна
• Максимальная мощность на фазу: 2000 Вт
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Класс защиты: II - двойная изоляция, заземление не требуется
• Материал корпуса: пластик
• Цвет: белый, матовая поверхность
• Тип монтажа: настенный - устанавливается прямо на шинопроводе
• Форма: Т-образная - обеспечивает боковое ответвление

Совместимость и монтаж

Kоннектор TR-1PA-CT-WH предназначен исключительно для работы с однофазными шинопроводами того же типа и габарита, что и оригинальные элементы системы ЭРА. Установка выполняется путём вставки в открытую секцию шины - никаких инструментов не требует. Соединение происходит через контактные площадки внутри шины. Для надёжности проверьте соответствие внешних размеров шины и коннектора перед монтажом.

Безопасность и стандарты

Изделие соответствует классу защиты II - имеет двойную изоляцию и не нуждается в подключении к PE-проводу. Напряжение 230 В и максимальная нагрузка 2000 Вт позволяют использовать его с большинством светодиодных и энергосберегающих светильников. Однако IP20 не допускает применение во влажных средах - нельзя устанавливать в ванных комнатах, на улице или в цехах с высокой запылённостью.

Преимущества

• Не требует демонтажа участка шины - можно подключить светильник в любом месте трассы
• Удобная форма - позволяет направить питание вертикально вниз к светильнику
• Легко заменяем - просто вынимается и вставляется заново
• Совместим со всей серией аксессуаров ЭРА для шинопроводов

Ограничения применения

• Не предназначена для многожильных или трёхфазных систем - работает только с однофазным шинопроводом
• Запрещено использование в условиях повышенной влажности, пыли или температур ниже 0 C и выше +40 C
• Не рекомендовано подключение устройств мощнее 2000 Вт - возможен перегрев и выход из строя
• Размеры указаны некорректно (0.01 мм) - фактический размер зависит от стандарта шины ЭРА; ориентируйтесь на совместимость с конкретной моделью шинопровода

Примеры использования

• Добавление нового точечного светильника вдоль потолочной шины в торговом зале
• Подключение декоративной подсветки к существующей шинопроводной системе в офисе
• Перестановка светильника после ремонта без изменения проводки

Практические советы

• Перед покупкой убедитесь, что ваша шина принадлежит к серии ЭРА - другие бренды могут иметь отличные размеры контактов
• Не используйте этот коннектор для подключения оборудования с импульсными нагрузками (например, некоторые драйверы LED) без проверки совместимости
• Проверяйте плотность посадки: если коннector болтается - возможно, он не подходит к типу шины
• Обязательно отключите питание до начала работ - даже при наличии двойной изоляции риск удара есть при поврежденном оборудовании
