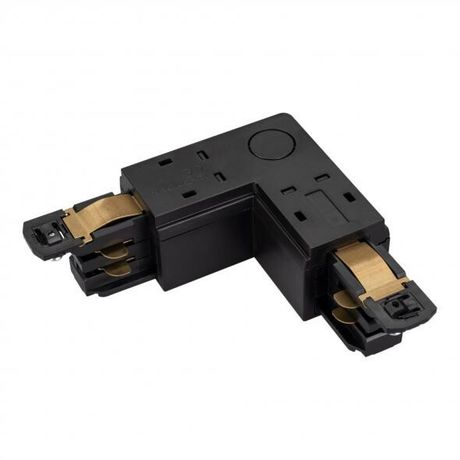

Коннектор угловой LGD-4TR-CON-L-EXT-BK (D) (Arlight, IP20 Пластик, 3 года) | 029302 Arlight

Коннектор угловой LGD-4TR-CON-L-EXT-BK (D) IP20 пластик 3 года от Arlight предназначен для соединения участков шинопровода серии D3P под углом 90 градусов. Он обеспечивает надёжный контакт трёх фаз и нулевого провода в условиях сухих помещений, где требуется компактная и безопасная коммутация. Артикул 029302 соответствует спецификациям производителя и совместим исключительно с системой D3P.

Назначение и область применения

Коннектор угловой LGD-4TR-CON-L-EXT-BK (D) IP20 пластик 3 года используется для изменения направления токоведущей шины на 90° внутри распределительной системы. Подходит для установки в помещениях с нормальной влажностью - офисах, цехах, складах, административных зданиях. Применяется там, где необходимо сохранить целостность шинопровода при повороте трассы без использования дополнительных элементов.

Технические характеристики

• Тип: угловой коннектор с поворотом 90°
• Количество фаз: 3
• Номинальное напряжение: 220 В
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Материал корпуса: термопластичный пластик
• Цвет: чёрный
• Габариты: 102 × 102 × 32,5 мм
• Гарантия: 3 года (36 месяцев)
• Расположение нейтрали: по внешней стороне корпуса

Совместимость и монтаж

Коннектор LGD-4TR-CON-L-EXT-BK (D) IP20 пластик 3 года совместим **только** с шинопроводом серии D3P. Нельзя использовать с другими сериями или аналогами других производителей. Монтаж выполняется путём защёлкивания на концах двух секций шинопровода. Для подключения требуются предварительно подготовленные концевые элементы D3P. Установка возможна только при отключённом питании. Крепление осуществляется без инструментов - достаточно плотного введения до щелчка.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных систем. Степень защиты IP20 исключает доступ к токоведущим частям пальцами или инструментами, но не предназначено для работы во влажных, запылённых или наружных условиях. Отсутствие герметизации делает его непригодным для мест с риском попадания жидкости или пыли.

Преимущества

• Компактные размеры позволяют устанавливать коннектор даже в ограниченных пространствах
• Чёрный цвет корпуса маскирует следы эксплуатации и хорошо сочетается с большинством шинопроводных систем
• Нейтральный провод выведен на внешнюю сторону - упрощает подключение и снижает риск перепутать фазы
• Фиксация без болтов - быстрый и надёжный монтаж без дополнительных крепёжных деталей
• Гарантия 3 года подтверждает долговечность материала и качество сборки

Ограничения применения

• Не применяется вне закрытых помещений - IP20 не защищает от влаги, пыли, агрессивных сред
• Не совместим с шинопроводами других серий, кроме D3P
• Запрещена установка в местах с высокой температурой выше +40C или рядом с источниками тепла
• Не допускается механическая нагрузка на корпус - он не рассчитан на опирание или давление
• Не предназначен для модификации, вскрытия или самостоятельного ремонта

Примеры использования

• Переход между вертикальными и горизонтальными участками шинопровода в производственных цехах
• Обход препятствий (колонн, трубопроводов) в офисных зданиях
• Подключение питания к группе оборудования вдоль стен с изменением направления трассы
• Системы освещения и силового питания в логистических комплексах с жесткими требованиями к компактности

Практические советы

• Перед монтажом проверьте соответствие артикула 029302 и серии D3P - использование другого типа приведёт к потере контакта
• Убедитесь, что концы шинопровода имеют правильную форму и чистую поверхность - грязь или деформация мешают защёлкиванию
• При прокладке трассы планируйте расположение коннектора так, чтобы нейтральная шина была обращена к удобному месту подключения
• Не используйте коннектор в качестве переходника между разными типами шинопроводов - даже внешне похожие модели несовместимы
• После установки проведите визуальный контроль: все фазы должны быть плотно введены, корпус не должен люфтить
