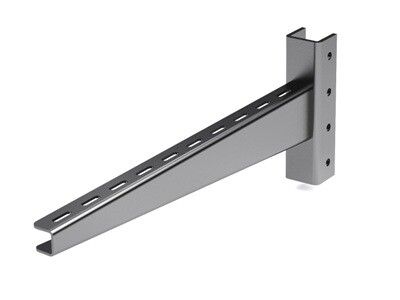

Консоль быстрой фиксации для тяжелых нагрузок 400мм, горячеоцинкованная | BBF6040HDZ DKC ДКС

Консоль быстрой фиксации для тяжелых нагрузок 400 мм, горячеоцинкованная от DKC (ДКС), артикул bbf6040hdz, предназначена для надежного крепления кабельных лотков шириной до 400 мм на металлических профилях серий B5 Combitech. Изделие выдерживает нагрузку до 350 кг и устойчиво к коррозии благодаря горячему цинкованию.

Назначение и область применения

Консоль быстрой фиксации для тяжелых нагрузок 400 мм, горячеоцинкованная используется для монтажа кабельных лотков в промышленных объектах, где требуется прочная и долговечная система подвески. Подходит для установки на профилях серии BPM-41, BPD-41, BPV-41 и I-образном профиле ВРМ-50. Применяется в помещениях с повышенной влажностью, на открытых площадках, в цехах с химически активными средами - например, на заводах, в АЭС, на нефтегазовых объектах, в пищевой и химической промышленности.

Технические характеристики

• Тип консоли: зажимная
• Несущая способность: 350 кг
• Ширина лотка: 400 мм
• Материал: сталь с горячим цинкованием
• Угол изгиба: 90°
• Защитное покрытие: горячее цинкование (IPC-класс Z275)
• Тип изделия: консоль с опорой
• Огнестойкость: да (соответствует требованиям к системам кабельного монтажа в условиях пожара)
• Цвет: серый
• Артикул: bbf6040hdz
• Серия: B5 Combitech
• Производитель: DKC (ДКС)

Совместимость и монтаж

Консоль быстрой фиксации для тяжелых нагрузок 400 мм, горячеоцинкованная совместима с двумя типами профилей:

• Для профилей BPM-41, BPD-41, BPV-41 - крепится с использованием штифта BBF5002HDZ;
• Для I-образного профиля ВРМ-50 - требуются пластины BMD2002HDZ.

Фиксация осуществляется за счет зажимного механизма - не требует сверления или дополнительных крепежных элементов кроме указанных комплектующих. Монтаж выполняется вручную, без специального инструмента. Установка занимает менее 1 минуты на точку крепления.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости систем кабельного монтажа. Горячее цинкование обеспечивает соответствие нормам DIN EN ISO 1461 для защиты стали от коррозии. Серия B5 Combitech разработана в соответствии с международными стандартами для промышленных кабельных систем.

Преимущества

• Высокая несущая способность - 350 кг позволяет использовать консоль для тяжелых лотков с большим количеством кабелей или трубопроводов;
• Горячее цинкование увеличивает срок службы в агрессивных средах - в отличие от холодного цинкования, слой цинка более плотный и равномерный;
• Быстрая фиксация снижает время монтажа и трудозатраты;
• Огнестойкость обеспечивает сохранение целостности системы при возгорании - важный фактор для объектов с высокими требованиями к безопасности;
• Серый цвет не требует окраски после монтажа - готов к эксплуатации сразу после установки.

Ограничения применения

• Не предназначен для использования вне температурного диапазона, указанного производителем (не указано - рекомендуется проверить документацию на рабочую температуру);
• Не следует применять в контакте с соляной водой или хлорированными растворами длительное время - даже горячее цинкование имеет предел устойчивости;
• Требуется обязательное использование комплектующих BBF5002HDZ или BMD2002HDZ - самостоятельное крепление другими болтами или штифтами недопустимо и нарушает несущую способность;
• Не подходит для лотков шириной более 400 мм - перегрузка возможна.

Примеры использования

• Подвеска кабельных лотков в цехах металлургических заводов;
• Монтаж трасс на элеваторах и вентиляционных каналах в пищевых производствах;
• Крепление силовых кабелей в подземных тоннелях и насосных станциях;
• Установка в распределительных пунктах на нефтебазах и газоперерабатывающих заводах.

Практические советы

• Перед монтажом проверьте, что профиль (BPM/BPD/BPV-41 или ВРМ-50) имеет правильные габариты - отклонение в 1–2 мм может помешать фиксации;
• Используйте только оригинальные штифты BBF5002HDZ и пластины BMD2002HDZ - аналоги могут не выдерживать расчетную нагрузку;
• При установке на вертикальные поверхности - располагайте консоли через каждые 800–1200 мм, чтобы избежать прогиба лотка;
• Проверяйте состояние покрытия перед монтажом - при наличии механических повреждений цинка заделайте их специальным составом на основе цинка (например, Zink-Spray);
• Для длинных трасс используйте несколько рядов консолей - одна консоль не должна нести больше одного лотка шириной 400 мм.
