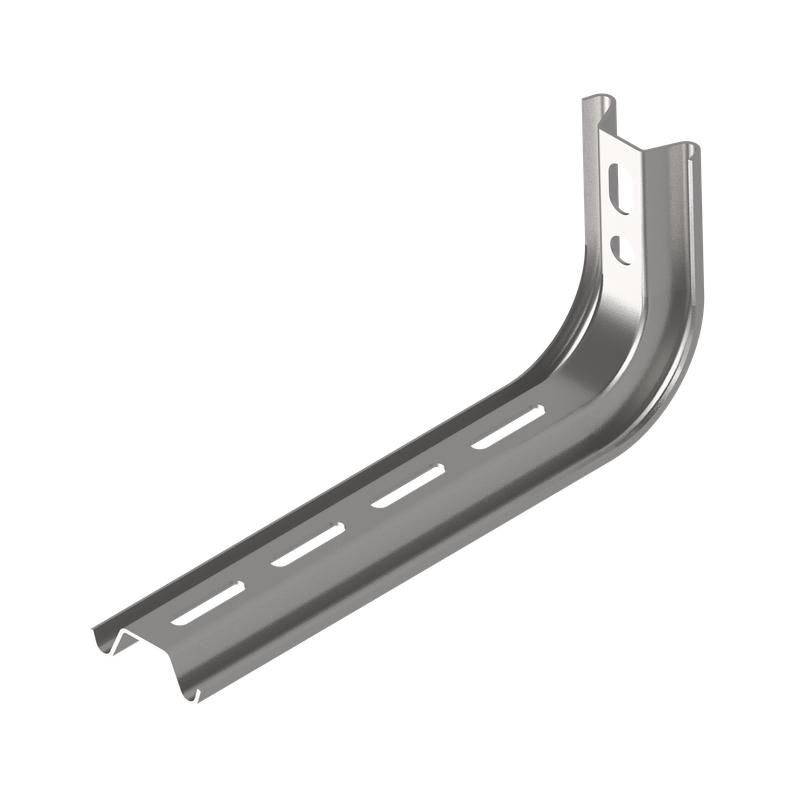

Консоль L-образная 200мм | KSL200 КМ-профиль LO5235

Консоль L-образная 200 мм КМ-профиль - это надёжный элемент для крепления металлических лотков к стенам без сварки. Продукт из серии подвесов ТМ СИСТЕМА КМ®, предназначенный для организации кабельных трасс в помещениях. Артикулы ksl200 и lo5235 соответствуют одному изделию.

Назначение и область применения

Консоль L-образная 200 мм КМ-профиль используется для монтажа кабельных лотков шириной от 50 до 200 мм на вертикальных поверхностях - стенах, колоннах, перегородках. Подходит для внутренних установок в офисах, производственных цехах, распределительных пунктах, телекоммуникационных шкафах. Обеспечивает жёсткое фиксирование лотков без необходимости сварочных работ.

Технические характеристики

• Тип: Настенная консоль
• Материал: Сталь оцинкованная по методу Сендзимира
• Толщина материала: 1,5 мм
• Несущая способность: 0,7 кН (70 кг силы)
• Ширина совместимых лотков: 50–200 мм
• Покрытие: Горячее цинкование (метод Сендзимира) - равномерный, прочный слой цинка
• Цвет: Серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, умеренные и холодные климатические зоны
• Огнестойкость: Да - материал не поддерживает горение, сохраняет форму при воздействии открытого пламени
• Рекомендовано для проектного ассортимента: Да - сертифицировано для системного использования в рамках ТМ СИСТЕМА КМ®

Совместимость и монтаж

Консоль L-образная 200 мм КМ-профиль совместима со всеми лотками серии КМ-профиль шириной 50–200 мм. Монтаж выполняется через предварительно просверленные отверстия на основе консоли. Для крепления используются анкерные болты, дюбеля или химические анкеры - в зависимости от типа поверхности (бетон, кирпич, газоблок). Не требует сварки. Расстояние между точками крепления рекомендуется не более 1,5 метра. Высота выступающей части консоли обеспечивает достаточную свободу для прокладки кабелей в лотке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена тестированием материалов на устойчивость к открытому пламени. Цинковое покрытие по методу Сендзимира соответствует DIN EN ISO 1461 - обеспечивает долговременную коррозионную стойкость. Соответствует нормам безопасности для электромонтажных систем в помещениях.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и качественной стали
• Защита от коррозии за счёт цинкования по методу Сендзимира - срок службы выше, чем у обычного оцинкования
• Быстрая сборка без сварки - снижает время монтажа и риск повреждения изоляции кабелей
• Поддержка стандартной системы КМ-профиль - позволяет легко комбинировать с другими элементами серии
• Огнестойкость - безопасно применять в зонах с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не предназначен для наружной установки - даже при хорошем цинковании длительное воздействие осадков и солевых аэрозолей снизит срок службы
• Не рекомендуется для агрессивных сред: химических цехов, морских портов, кислотных выбросов
• Максимальная нагрузка 0,7 кН - не использовать для тяжёлых лотков с большим заполнением кабелями или в условиях вибраций
• Не подходит для крепления к деревянным или пластиковым поверхностям без предварительного усиления

Примеры использования

• Фиксация лотков в серверных помещениях для прокладки сетевых кабелей
• Монтаж кабельных трасс в производственных цехах на стенах возле станков
• Установка в административных зданиях для распределения питания и связи
• Обустройство кабельных каналов в подземных переходах и технических этажах

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - 50–200 мм; использование вне этого диапазона снижает устойчивость
• Для бетонных стен используйте анкерные болты M8-M10; для кирпича - специальные дюбели с увеличенной несущей способностью
• При установке нескольких консолей соблюдайте одинаковый уровень - используйте лазерный уровень или пузырьковый
• Не затягивайте крепёж слишком сильно - это может деформировать тонкий металл (1,5 мм)
• Консоль L-образная 200 мм КМ-профиль лучше всего сочетается с лотками того же производителя - гарантирует плотное соединение и совпадение отверстий
