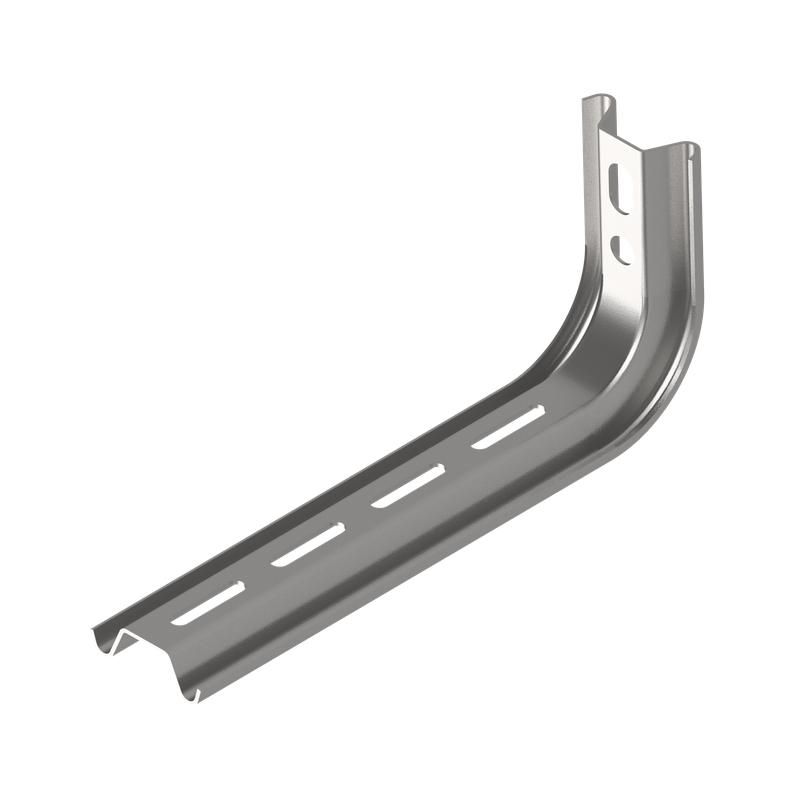

Консоль L-образная 300мм | KSL300 КМ-профиль

Консоль L-образная 300 мм КМ-профиль - это надёжный элемент для крепления металлических кабельных лотков к стенам без сварки. Продукт из серии подвесов ТМ СИСТЕМА КМ®, изготовлен из оцинкованной стали, подходит для внутренней прокладки кабелей в помещениях с умеренным климатом.

Назначение и область применения

Консоль L-образная 300 мм КМ-профиль предназначена для монтажа кабельных лотков шириной от 50 до 300 мм на вертикальные поверхности - стены, колонны, перегородки. Подходит для систем прокладки силовых и слаботочных кабелей в офисах, производственных цехах, телекоммуникационных шкафах и распределительных пунктах. Используется там, где требуется быстрая сборка без сварки и высокая механическая прочность.

Технические характеристики

• Тип изделия: Настенная консоль
• Материал: Сталь оцинкованная по методу Сендзимира
• Толщина материала: 1,5 мм
• Несущая способность: 0,31 кН (31 кг при равномерном распределении нагрузки)
• Ширина совместимых лотков: 50–300 мм
• Покрытие: Горячее цинкование по методу Сендзимира - равномерное, плотное, с повышенной адгезией
• Цвет: Серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях умеренной влажности
• Огнестойкость: Да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Рекомендован для проектного ассортимента: Да - сертифицирован для использования в стандартизированных решениях

Совместимость и монтаж

Консоль L-образная 300 мм КМ-профиль совместима со всеми лотками серии СИСТЕМА КМ®. Для установки используются болты М8 или М10 (не входят в комплект) через предварительно просверленные отверстия на основе консоли. Расстояние между отверстиями рассчитано под стандартные шаги крепления. Монтаж выполняется на бетон, кирпич или газоблок с использованием анкеров или химических крепёжных элементов. Не требует сварки - снижает время монтажа и исключает повреждение покрытия.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению. Огнестойкость обеспечивается за счёт стального основания и термостойкого цинкового покрытия. Соответствует нормам пожарной безопасности для электроустановок в зданиях. Цинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже при минимальных повреждениях покрытия.

Преимущества

• Высокая жёсткость благодаря толщине 1,5 мм и L-форме - выдерживает нагрузку до 31 кг
• Защита от коррозии за счёт качественного цинкования - срок службы более 15 лет в сухих помещениях
• Быстрый монтаж без сварки - экономия времени и трудозатрат
• Совместимость с всей серией СИСТЕМА КМ® - возможность модульного расширения системы
• Серый цвет - нейтральный внешний вид, легко интегрируется в любые интерьеры

Ограничения применения

Не рекомендуется использовать в условиях постоянной влажности, на открытом воздухе, в агрессивных средах (например, химические производства, морские порты, канализационные камеры). Также не следует применять при температурах ниже −40 C - возможна потеря пластичности стали. Не предназначен для крепления тяжёлых оборудования или трубопроводов - только для кабельных лотков.

Примеры использования

• Крепление лотков в серверных комнатах для прокладки сетевых кабелей
• Монтаж кабельных трасс в производственных цехах на стенах станочного парка
• Фиксация лотков в административных зданиях - офисы, учебные корпуса, больницы
• Обустройство распределительных щитовых комнат с множеством кабелей

Практические советы

• Выбирайте шаг крепления консолей не менее 1 метра при максимальной нагрузке - для лотков шириной 300 мм оптимально 0,8–1,2 м
• Перед монтажом проверьте посадочные отверстия на соответствие диаметру используемых анкеров - типовые отверстия подходят под М8–М10
• При необходимости удлинения трассы - используйте консоли одинаковой модели; смешивание с другими сериями может нарушить плоскость крепления
• Для защиты от случайных ударов в местах прохода людей - предусмотрите дополнительные ограждения, так как консоль имеет острые кромки
• Артикулы lo5236 и ksl300 - это одна и та же консоль, различаются лишь номера в каталогах поставщиков. Обращайте внимание на размер 300 мм - он указывает на максимальную ширину лотка, который можно закрепить.
