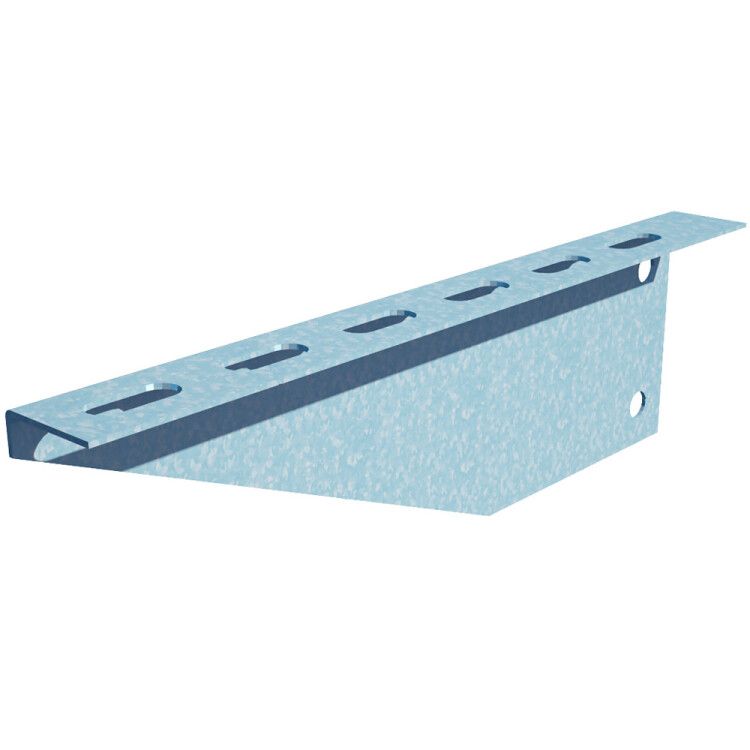

Консоль для потолочной стойки L=500 HD | KST500 КМ-профиль LO5745

Консоль для потолочной стойки 500 мм горячее цинкование КМ-профиль - это прочный крепёжный элемент для монтажа металлических лотков на потолочные несущие конструкции. Благодаря оцинкованной стали и высокой несущей способности, изделие подходит для долговечного использования в условиях повышенной влажности и открытых пространств. Артикулы kst500 hd и lo5745 соответствуют сериям систем подвесов ТМ СИСТЕМА КМ®.

Назначение и область применения

Консоль для потолочной стойки 500 мм горячее цинкование КМ-профиль предназначена для фиксации металлических лотков, швеллеров и других конструкций к потолочным стойкам без сварки. Применяется в системах подвесов ТМ СИСТЕМА КМ® для организации инженерных коммуникаций: кабельных трасс, трубопроводов, воздуховодов. Подходит для установки внутри помещений и на открытом воздухе, особенно там, где важна коррозионная стойкость - например, в цехах с высокой влажностью, на эстакадах, в зонах с низкой загрязнённостью.

Технические характеристики

• Тип изделия: консоль для крепления к потолочной стойке
• Ширина лотка: 50–500 мм - совместима с большинством стандартных лотков
• Материал: сталь оцинкованная
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89 - обеспечивает длительную защиту от коррозии
• Толщина материала: 2 мм - гарантирует жёсткость и устойчивость к деформации
• Несущая способность: 0.98 кН (≈100 кг) - рассчитана на тяжёлые лотки с кабелями и оборудованием
• Огнестойкость: да - материал не поддерживает горение, безопасен в случае возгорания
• Климатическое исполнение: О1/О4 - работает при температуре от −40C до +40C, допускает воздействие влаги и атмосферных осадков
• Цвет: серый - единый цветовой ряд с другими элементами системы КМ-профиль

Совместимость и монтаж

Консоль для потолочной стойки 500 мм горячее цинкование КМ-профиль крепится к вертикальной стойке через два отверстия на нижней поверхности - с помощью болтов М8 или М10 (не входят в комплект). Верхняя планка имеет профилированные отверстия под крепёж лотков: можно использовать саморезы, болты или специальные защёлки системы КМ-профиль. Установка выполняется без сварки - снижает время монтажа и исключает повреждение защитного покрытия. Для точного выравнивания рекомендуется предварительно разметить места крепления стойки.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - обеспечивает равномерное и плотное покрытие
• Климатическое исполнение О1/О4 соответствует ГОСТ 15150-69 - подтверждает работоспособность в агрессивных средах
• Огнестойкость - материал не распространяет пламя, не выделяет токсичных газов при нагреве

Преимущества

• Высокая несущая способность - подходит для тяжёлых лотков с большим количеством кабелей
• Отсутствие сварки - сохраняет целостность антикоррозийного покрытия, ускоряет сборку
• Универсальная форма - подходит для лотков шириной от 50 до 500 мм
• Долговечность - оцинкованная сталь служит десятилетиями даже во влажной среде
• Совместимость с системой КМ-профиль - легко сочетается с другими элементами одной серии

Ограничения применения

• Не предназначен для монтажа в агрессивных химических средах (например, кислотные пары, щелочи)
• Работает только при температуре выше −40C - при более низких значениях возможна хрупкость стали
• Не следует использовать в местах постоянного механического удара или вибрации без дополнительной фиксации
• Подходит только для крепления к вертикальным стойкам - не является самостоятельной опорой

Примеры использования

• Монтаж кабельных лотков в промышленном цехе с высокой влажностью (пищевые производства, мойки)
• Фиксация воздуховодов и трубопроводов на потолках складских комплексов
• Обустройство трасс для силовых и слаботочных кабелей на открытых эстакадах
• Создание инженерных сетей в административных зданиях с требованием к пожаробезопасности

Практические советы

• Перед монтажом проверьте диаметр отверстий в стойке - они должны соответствовать выбранному крепёжу (обычно М8–М10)
• Для максимальной нагрузки используйте два болта на каждую консоль - не ограничивайтесь одним
• При установке на открытом воздухе регулярно проверяйте состояние цинкового покрытия - при повреждении заделывайте его специальной краской на основе цинка
• Консоль не требует обслуживания, но при частом доступе (например, в ремонтных зонах) лучше закрывать крепёж защитными колпачками
• Если лоток шире 500 мм - используйте две консоли на одном участке, распределите нагрузку равномерно
