Консоль BM осн.500 сталь DKC BBM5050 ДКС

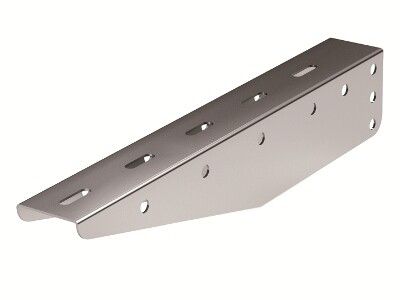

Консоль ВМ основная 500 мм сталь от DKC (ДКС) - это опорный кронштейн из оцинкованной стали, предназначенный для надёжного крепления кабельных лотков шириной до 500 мм в системах B5 Combitech. Артикул bbm5050 обеспечивает устойчивую поддержку трасс при высоких нагрузках и работает в условиях повышенной влажности.

Назначение и область применения

Консоль ВМ основная 500 мм сталь используется для монтажа кабельных трасс на стенах, потолках или в шахтах. Она служит промежуточным элементом между лотком и несущей конструкцией, передавая вес кабелей и самого лотка на точки крепления. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и автоматизированных производствах, где требуется жесткая фиксация крупногабаритных кабельных каналов.

Технические характеристики

• Ширина лотка: 500 мм - совместима с лотками того же размера из серии B5 Combitech
• Угол: 90 градусов - позволяет крепить лоток перпендикулярно поверхности, формируя вертикальную опору
• Материал: сталь оцинкованная с толщиной 1,5 мм - обеспечивает прочность и коррозионную стойкость
• Несущая способность: 1,7 кН - выдерживает равномерно распределённую нагрузку до 170 кг
• Покрытие: цинк - защищает от ржавчины даже при механических повреждениях
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и в помещениях с повышенной влажностью
• Цвет: серый - соответствует цветовой гамме системы B5 Combitech

Совместимость и монтаж

Консоль ВМ основная 500 мм сталь совместима исключительно с профилями серии B5 Combitech:

• Крепится к профилю BPL-29 (горизонтальный лоток)
• Крепится к профилю BPM-29 (вертикальный лоток)
• Подходит для установки в наклонные подвесы BSV-29 - позволяет регулировать угол наклона трассы

Фиксация осуществляется винтовым креплением через предварительно просверленные отверстия. Для монтажа требуются болты M8 или M10 (не входят в комплект). Рекомендуется использовать крепёж с антикоррозийным покрытием.

Безопасность и стандарты

Консоль ВМ основная 500 мм сталь соответствует требованиям ГОСТ Р 50571 и EN 61537 для кабельных систем. Несущая способность проверена в соответствии с методиками испытаний на статическую нагрузку. Сертификаты качества доступны на сайте производителя DKC.

Преимущества

• Высокая жёсткость благодаря толщине металла 1,5 мм - минимизирует прогиб при максимальной нагрузке
• Оцинкованное покрытие снижает потребность в обслуживании - не требует окраски или защиты после монтажа
• Единство стандарта с другими элементами B5 Combitech - позволяет собирать систему без адаптеров
• Готовые места для крепления - ускоряет сборку и снижает риск ошибок при установке

Ограничения применения

• Не предназначен для крепления к бетонным поверхностям напрямую - требует промежуточного профиля BPL/BPM-29
• Не рекомендуется для использования вне помещений без дополнительной защиты от осадков - хотя УХЛ2 допускает влажность, длительное воздействие воды может нарушить целостность цинка
• Не подходит для лотков шириной более 500 мм - возможен перегруз и деформация
• Не применяется в качестве самостоятельного крепления - всегда нужен соединительный профиль

Примеры использования

• Поддержка кабельных лотков в цехах с конвейерными линиями
• Монтаж силовых трасс в подстанциях и распределительных пунктах
• Фиксация кабелей управления в автоматических линиях с частыми вибрациями
• Установка в технологических шахтах зданий с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие ширины лотка 500 мм - использование с другим размером нарушает расчётную нагрузку
• При установке в наклонные подвесы BSV-29 используйте два кронштейна на каждые 1,5 метра лотка - это сохранит горизонтальность
• Для длинных участков трассы (более 3 м) увеличьте плотность крепления - шаг между консолями не должен превышать 1,2–1,5 м
• При работе в агрессивных средах (например, химпроизводствах) дополнительно смажьте резьбу антивибрационной paste - продлит срок службы креплений
• Артикул bbm5050 - единственный вариант для 500-миллиметровых лотков в серии B5 Combitech; другие модели не заменят эту консоль
