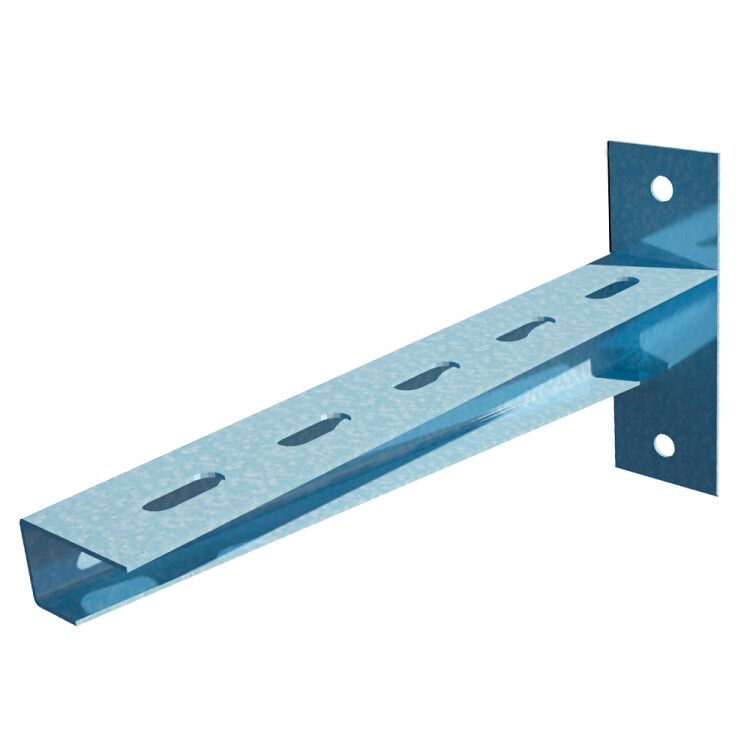

Консоль сварная KS600 осн.50-600 сталь КМ LO1110 КМ-Профиль

Консоль сварная 600 мм, сталь КМ-профиль - это надежный опорный элемент для монтажа кабельных лотков на стенах. Благодаря прочному оцинкованному корпусу и гибкой системе крепления, этот продукт применяют в промышленных и коммерческих объектах, где требуется жесткая фиксация трассы. Артикулы lo1110 и ks600 соответствуют одной модели из серии КМ-профиль.

Назначение и область применения

Консоль сварная 600 мм, сталь КМ-профиль предназначена для крепления металлических кабельных лотков к вертикальным поверхностям - бетонным, кирпичным или стальным стенам. Она служит промежуточным звеном между несущей конструкцией и лотком, обеспечивая устойчивую и выровненную траекторию прокладки кабелей. Подходит для внутренней установки в помещениях с нормальной влажностью: производственные цеха, серверные комнаты, распределительные щитовые, офисные комплексы. Не рекомендована для открытых площадок или агрессивных сред (высокая влажность, химические пары, солевые осадки).

Технические характеристики

• Длина: 600 мм
• Несущая способность: 1,17 кН (эквивалентно около 119 кг равномерно распределенной нагрузки)
• Материал: сталь оцинкованная электрохимическим методом
• Толщина стенки: 2 мм
• Ширина совместимого лотка: от 50 до 600 мм
• Покрытие: цинк (защита от коррозии)
• Цвет: серый
• Исполнение: опорный кронштейн с П-образным профилем
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 (для работы в закрытых помещениях с контролируемым микроклиматом)
• Огнестойкость: да (не распространяет горение, сохраняет форму при температуре до 800 C в течение 30 мин)

Совместимость и монтаж

Консоль сварная 600 мм, сталь КМ-профиль совместима со всеми типами металлических лотков шириной до 600 мм, включая лотки серии КМ-профиль. Для крепления к стене используются болты M8–M10, анкерные болты или саморезы по бетону - через два предварительно просверленных отверстия на основной планке. Перфорация на боковых ребрах позволяет фиксировать лоток на любом расстоянии от стены - шаг отверстий стандартизирован для удобства сборки. Монтаж выполняется после точного разметки; допускается одновременное использование нескольких консолей на одном участке трассы для повышения жесткости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет сертификат огнестойкости. Цинковое покрытие соответствует классу защиты ZN40 (по DIN EN ISO 1461), что гарантирует долговечность в условиях сухих и умеренно влажных помещений. Соответствие стандартам подтверждает безопасность эксплуатации в промышленных объектах.

Преимущества

• Высокая несущая способность - поддерживает тяжелые лотки с большим количеством кабелей
• Гибкость крепления - перфорация на обоих ребрах позволяет регулировать расстояние от стены
• Защита от коррозии - электрохимический цинк устойчив к окислению в закрытых помещениях
• Огнестойкость - сохраняет целостность при возгорании, снижает риск аварий
• Простота монтажа - готовые отверстия и унифицированные размеры ускоряют сборку

Ограничения применения

Консоль сварная 600 мм, сталь КМ-профиль не предназначена для:

• Установки на открытом воздухе - цинковое покрытие недостаточно для атмосферных воздействий
• Агрессивных сред - высокая влажность (>80%), химически активные пары, солевые туманы
• Подвеса тяжелых нестандартных конструкций - максимальная нагрузка 1,17 кН не должна превышаться
• Использования в качестве самостоятельного несущего элемента - требует обязательного крепления к капитальной стене

Примеры использования

• Фиксация лотков в цехах с автоматизированными линиями - например, на заводах по производству оборудования
• Прокладка силовых и сигнальных кабелей в серверных помещениях - для организации чистой, доступной трассы
• Монтаж кабельных путей в торговых центрах - когда необходимо скрыть проводку за потолочными плитами или вдоль стен
• Распределительные пункты на промышленных объектах - для упорядоченного вывода кабелей от щитов

Практические советы

• Перед монтажом проверьте, чтобы стена была достаточно прочной - бетон или кирпич лучше всего подходят для анкеров
• Не используйте саморезы по дереву - они не обеспечивают необходимую несущую способность
• При использовании лотков шириной более 300 мм рекомендуется устанавливать консоли с шагом не более 1,2 м
• При необходимости удлинения трассы можно комбинировать несколько консолей - все они имеют одинаковый профиль и отверстия
• Проверяйте соответствие ширины лотка - даже если он вписывается в диапазон 50–600 мм, слишком узкий лоток может не фиксироваться плотно
• После монтажа убедитесь, что консоль не деформируется под нагрузкой - легкий прогиб указывает на превышение допустимой массы
