Кронштейн 410мм (AW 15 41 FT) | 6420745 OBO Bettermann

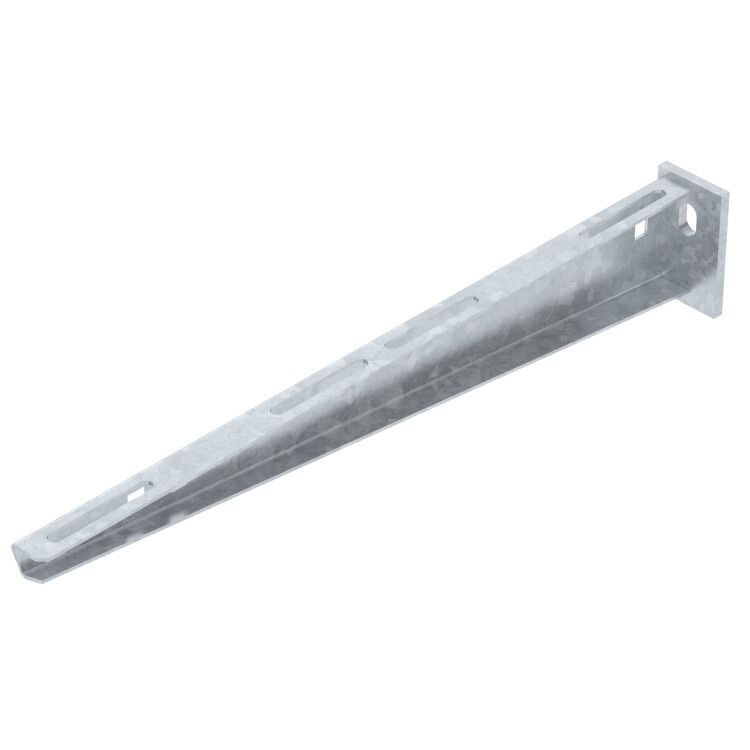

Кронштейн 410 мм с опорой, сталь горячеоцинкованная от OBO Bettermann (артикул AW 15 41 FT) предназначен для надёжного крепления кабельных лотков на стенах и опорах в условиях повышенной влажности, агрессивной среды и широкого температурного диапазона.

Назначение и область применения

Кронштейн 410 мм с опорой используется для монтажа кабельных лотков шириной до 400 мм. Подходит для установки в производственных зонах, химических цехах, на объектах энергетики и в прибрежных районах с умеренной солевой нагрузкой. Обеспечивает долговременную эксплуатацию в закрытых помещениях с высокими требованиями к прочности и коррозионной стойкости. Применяется в системах, где важна огнестойкость и сейсмическая устойчивость.

Технические характеристики

• Длина: 410 мм
• Ширина лотка: 400 мм
• Несущая способность: 1,5 кН (эквивалентно ~150 кг)
• Материал: сталь с горячим цинкованием
• Толщина цинкового покрытия: 60–85 мкм (по ГОСТ Р 9.307-89)
• Угол крепления: 90°
• Тип крепления: настенный и опорный, с возможностью одинарного анкерного или болтового крепления
• Перфорация для крепления лотка: M6
• Перфорация для крепления кронштейна: M10
• Огнестойкость: E45 – E90 (в зависимости от типа кабеля, по ГОСТ Р 53316-2009)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Климатическое исполнение: УХЛ-1 (температура от -70 C до +45 C, по ГОСТ 15150-69)
• Срок службы: не менее 30 лет

Совместимость и монтаж

Кронштейн совместим с кабельными лотками шириной до 400 мм, имеющими стандартную перфорацию под крепёж M6. Для монтажа используются анкеры или болты M10. Крепление выполняется через предварительно просверленные отверстия в стене или опорной поверхности. Сварная конструкция обеспечивает жёсткую связь между основанием и опорной пластиной. Рекомендуется использовать крепёж соответствующей класса прочности (не ниже 4.8). Перед установкой проверьте соответствие шага перфорации лотка и кронштейна.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для кабельных лотков и креплений)
• Цинкование по ГОСТ Р 9.307-89
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Сейсмостойкость сертифицирована по ГОСТ Р 17516.1-90
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - покрытие защищает сталь даже при повреждении механического характера
• Поддерживает длительную эксплуатацию в агрессивных средах - химические производства, влажные помещения
• Обладает огнестойкостью до 90 минут - позволяет сохранить целостность системы кабелей при возгорании
• Сейсмостойкость 9 баллов делает изделие подходящим для регионов с активной сейсмической деятельностью
• Долгий срок службы - до 30 лет без замены, снижает затраты на обслуживание

Ограничения применения

• Не рекомендуется для постоянного контакта с морской водой или высокой солевой нагрузкой - риск локальной коррозии
• Не предназначается для открытого монтажа под прямыми осадками без защиты - хотя цинк устойчив, длительное воздействие воды может снизить срок службы
• Не следует применять при температурах выше +45 C в сочетании с нагреваемыми кабелями - требуется проверка тепловой нагрузки
• Не подходит для крепления лотков шириной более 400 мм - превышение нагрузки нарушает расчётную устойчивость

Примеры использования

• Крепление кабельных лотков в цехах АЭС и ТЭС
• Фиксация проводки в химических лабораториях и производственных участках с агрессивными газами
• Монтаж систем управления в подземных сооружениях с высокой влажностью
• Установка в промышленных зданиях с высоким уровнем вибраций и требованием к сейсмостойкости

Практические советы

• При монтаже используйте только болты и анкеры с головками, соответствующими типу отверстий (M10 для крепления кронштейна, M6 для лотка)
• Проверяйте плоскость установки - кронштейн должен плотно прилегать к поверхности, чтобы избежать перекоса и снижения несущей способности
• Для длинных трасс рекомендуется шаг установки не более 1,5 метра - особенно при наличии тяжёлых кабелей
• При использовании в местах с частыми температурными колебаниями контролируйте состояние цинкового слоя каждые 5–7 лет
• Артикул AW 15 41 FT - единственный номер, который гарантирует соответствие всем указанным нормам; другие аналоги могут не иметь лицензии Росатома
