Консоль BM основание 400 мм цинк-ламельная - BBM5040ZL ДКС

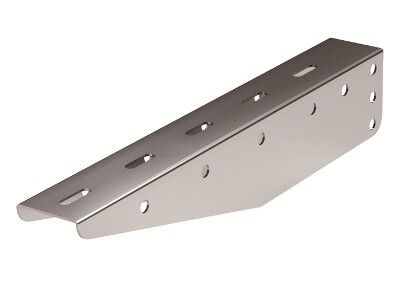

Консоль BM основание 400 мм, цинк-ламельное покрытие - это опорный кронштейн из оцинкованной стали, предназначенный для надёжного крепления кабельных лотков шириной 400 мм. Бренд DKC (ДКС) выпускает эту модель в серии B5 Combitech, артикул bbm5040zl. Подходит для промышленных объектов с повышенными требованиями к прочности и защите от коррозии.

Назначение и область применения

Консоль BM основание 400 мм, цинк-ламельное покрытие используется для монтажа кабельных трасс на вертикальных поверхностях или потолках. Обеспечивает жёсткую фиксацию лотков шириной 400 мм. Применяется там, где важны долговечность и устойчивость к механическим нагрузкам - например, на заводах, в транспортных терминалах, производственных цехах и строящихся зданиях.

Технические характеристики

• Тип изделия: Консоль (опорный кронштейн)
• Ширина лотка: 400 мм
• Материал: Сталь оцинкованная, толщиной 1,5 мм
• Угол установки: 90 градусов (перпендикулярное крепление)
• Несущая способность: 1800 Н (эквивалентно около 180 кг статической нагрузки)
• Защитное покрытие: Цинк-ламель - слоистое цинковое покрытие с повышенной коррозионной стойкостью
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям к материалам, применяемым в системах кабельных трасс в условиях повышенной пожарной опасности

Совместимость и монтаж

Консоль BM основание 400 мм, цинк-ламельное покрытие совместима с профилями BPL-29 и BPM-29 - они используются как базовые направляющие для кабельных лотков. Также поддерживается крепление к наклонным подвесам BSV-29, что позволяет монтировать трассы на наклонных или труднодоступных участках. Монтаж осуществляется болтовым соединением через предварительно просверленные отверстия. Учитывайте посадочные размеры профилей - совпадение с BPL/BPM-29 обязательно для правильной работы системы.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости для кабельных систем, что подтверждает его использование в помещениях с нормированными пожарными рисками. Цинк-ламельное покрытие соответствует ГОСТ Р 51564 и ISO 1461 - обеспечивает длительную защиту от электрохимической коррозии даже в агрессивных средах.

Преимущества

• Высокая несущая способность - выдерживает тяжёлые кабельные лотки с заполнением
• Цинк-ламельное покрытие - устойчиво к механическим повреждениям и химическим воздействиям, лучше классического цинкования
• Огнестойкость - безопасно использовать вблизи оборудования с высокими температурами
• Стандартная совместимость - легко интегрируется в существующие системы DKC B5 Combitech
• Серый цвет - маскирует следы эксплуатации, не требует окраски после монтажа

Ограничения применения

• Не предназначен для горизонтального крепления без дополнительных элементов - работает только как опора под углом 90°
• Не рекомендуется для постоянного контакта с открытыми источниками воды - хотя покрытие устойчиво, не является герметичным решением
• Подходит только для лотков шириной 400 мм - несовместим с другими размерами без адаптеров
• Требует точного совпадения с профилями BPL-29 / BPM-29 - использование других профилей может нарушить несущую способность

Примеры использования

• Фиксация кабельных лотков в автосборочных цехах - где есть вибрация, масло и перепады температур
• Монтаж трасс в новых производственных зданиях - особенно там, где требуется соблюдение норм пожарной безопасности
• Установка на потолках в распределительных пунктах - благодаря высокой нагрузке и огнестойкости
• Промышленные конвейеры - где кабели должны быть защищены от пыли, брызг и случайных ударов

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - 400 мм - и тип профиля (BPL-29 или BPM-29). Несоответствие снижает несущую способность до недопустимых значений.
• При использовании в сырых или агрессивных средах (например, в химических цехах) дополнительно контролируйте состояние покрытия каждые 6–12 месяцев.
• Для длинных трасс используйте консоли с шагом не более 1,5 метра - так сохранится равномерная нагрузка и исключится прогиб лотка.
• Артикул bbm5040zl - часть серии B5 Combitech. Для унификации всей системы выбирайте другие компоненты из этой же серии.
• Не заменяйте болты на саморезы - для гарантированной несущей способности 1800 Н необходимы болты M8 или выше с гайками и шайбами.
