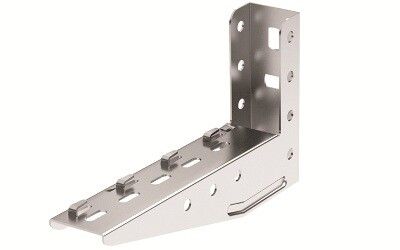

Консоль с опорой для проволочного лотка облегченная ML осн.150 сталь DKC FC34106 ДКС

Консоль с опорой для проволочного лотка облегченная ML осн. 150 мм сталь от DKC предназначена для надежного крепления проволочных лотков серии F5 Combitech на стенах или вертикальных профилях. Эта модель обеспечивает устойчивую поддержку при нагрузках до 136 кг и подходит для промышленных систем кабельной трассировки.

Назначение и область применения

Консоль с опорой для проволочного лотка облегченная ML осн. 150 мм сталь используется для монтажа проволочных лотков серии F5 Combitech в условиях, где требуется компактное и прочное крепление. Подходит для установки на стены, колонны или профили PSM/PSL. Применяется в цехах, на объектах энергетики, транспорте, автоматизации и других зонах с высокими требованиями к организации кабельных путей.

Технические характеристики

• Ширина лотка: 150 мм - совместима с лотками F5 Combitech этой ширины;
• Несущая способность: 1332,8 кН (эквивалентно 136 кг) - максимальная нагрузка, которую выдерживает консоль;
• Высота консоли: 130 мм - расстояние от поверхности крепления до уровня лотка;
• Толщина стали: 1,5 мм - достаточна для жесткости при сохранении легкости;
• Материал: сталь с цинковым покрытием - защищает от коррозии в помещениях с повышенной влажностью;
• Угол крепления: 90° - фиксирует лоток перпендикулярно поверхности;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C в закрытых помещениях с умеренной влажностью;
• Огнестойкость: да - материал не распространяет горение, соответствует нормам пожарной безопасности;
• Цвет: серый - сочетается с большинством металлических элементов кабельной трассы.

Совместимость и монтаж

Консоль с опорой для проволочного лотка облегченная ML осн. 150 мм сталь совместима исключительно с проволочными лотками серии F5 Combitech. Крепится винтовым способом с помощью болтов М8×60 и гаек М8. Возможны два варианта установки:

• На стену - через предварительно просверленные отверстия;
• На профили PSM или PSL - крепление осуществляется боковой стороной консоли к ребрам профиля.

Не требует сварки. Для точного расположения рекомендуется использовать уровень и разметку перед монтажом. Конструкция рассчитана на однократную сборку - многократная демонтаж-монтаж снижает надежность соединений.

Безопасность и стандарты

Консоль с опорой для проволочного лотка облегченная ML осн. 150 мм сталь соответствует требованиям к огнестойкости и механической прочности для промышленных систем кабельной трассировки. Цинковое покрытие обеспечивает электроизоляцию и защиту от коррозии в соответствии с ГОСТ 9.306. Климатическое исполнение УХЛ2 позволяет применять изделие в отапливаемых и неотапливаемых помещениях с контролируемой средой.

Преимущества

• Простота монтажа - не требует специального оборудования, достаточно обычного инструмента;
• Высокая жесткость благодаря толщине стали 1,5 мм - минимизирует прогиб при нагрузке;
• Цинкование - продлевает срок службы даже в условиях повышенной влажности;
• Совместимость с системой F5 Combitech - гарантирует плотное и безопасное соединение без люфтов;
• Поддержка двух типов крепления - универсальность для различных проектных решений.

Ограничения применения

• Не предназначен для наружной установки - цинковое покрытие не обеспечивает защиту от атмосферных воздействий длительного действия;
• Не совместим с лотками других серий или производителей - отличаются размеры и форма крепежных элементов;
• Запрещено использование с нагрузками выше 136 кг - превышение вызывает деформацию и риск аварии;
• Не рекомендуется для мест с постоянным ударным воздействием или вибрацией - возможна потеря затяжки крепежа.

Примеры использования

• Кабельные трассы на заводах - подвеска лотков с силовыми и слаботочными кабелями над технологическим оборудованием;
• Электрощитовые комнаты - организация маршрутов для кабелей управления и связи;
• Железнодорожные станции - крепление кабелей сигнализации и связи на стенах тоннелей и платформ;
• Объекты ЛПХ - монтаж в производственных корпусах с умеренным уровнем влаги и пыли.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка (150 мм) и типа крепления - не используйте с другими моделями;
• При креплении к профилю PSM/PSL убедитесь, что отверстия совпадают с шагом крепежа - иначе потребуется доработка;
• Для длинных участков трассы устанавливайте консоль с опорой для проволочного лотка облегченная ML осн. 150 мм сталь с интервалом не более 1,5 метра - это предотвращает провисание;
• Проверяйте затяжку болтов после первых 2–3 дней эксплуатации - особенно в условиях температурных колебаний;
• Артикул fc34106 - единственный номер для заказа именно этого типа консоли; другие артикулы из серии DKC могут иметь другую высоту или несущую способность.
