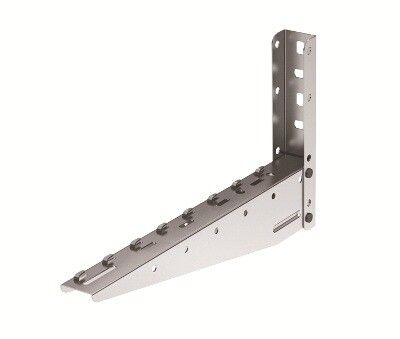

Консоль с опорой для проволочного лотка ML осн.500 сталь DKC FC33834 ДКС

Консоль с опорой для проволочного лотка ML основание 500 мм сталь — это надежный кронштейн для монтажа проволочных лотков серии F5 Combitech на вертикальных поверхностях. Продукт от DKC (ДКС) с артикулом fc33834 рассчитан на высокую механическую нагрузку и подходит для промышленных объектов с жесткими требованиями к долговечности.

Назначение и область применения

Консоль с опорой для проволочного лотка ML основание 500 мм сталь предназначена для фиксации проволочных лотков серии F5 Combitech на стенах. Она обеспечивает устойчивую поддержку кабельных трасс, особенно там, где требуется компактное и прочное решение без использования потолочных креплений. Подходит для установки в цехах, распределительных пунктах, серверных помещениях и других зонах с высокой плотностью кабелей.

Технические характеристики

• Ширина лотка: 500 мм — совместима с лотками F5 Combitech соответствующего размера;
• Высота консоли: 250 мм — обеспечивает достаточный зазор между стеной и лотком для удобного доступа к кабелям;
• Толщина стали: 1,5 мм — повышает жесткость и снижает деформацию под нагрузкой;
• Материал: оцинкованная сталь — защищает от коррозии в условиях повышенной влажности;
• Покрытие: цинк — антикоррозийное защитное слои, соответствует классу защиты УХЛ2;
• Несущая способность: 1666 кН (эквивалентно ~170 кг) — позволяет безопасно удерживать тяжелые пучки кабелей;
• Угол: 90° — перпендикулярное крепление к стене, минимизирует выступ за пределы поверхности;
• Цвет: серый — сочетается с большинством систем кабельной организации;
• Тип изделия: настенный кронштейн — монтаж исключительно на вертикальную поверхность.

Совместимость и монтаж

Консоль с опорой для проволочного лотка ML основание 500 мм сталь совместима только с проволочными лотками серии F5 Combitech. Монтаж осуществляется без винтов — лоток фиксируется в специальные зацепы консоли, что ускоряет сборку и исключает необходимость сверления в самом лотке. Для установки кронштейна используются анкерные болты или дюбели, подходящие для материала стены (бетон, кирпич). Не рекомендуется использовать с другими типами лотков — даже аналогичной ширины — из-за различий в профиле крепления.

Безопасность и стандарты

Изделие соответствует климатическому исполнению УХЛ2 — работает при температуре от −25°C до +40°C и в средах с повышенной влажностью. Цинковое покрытие соответствует ГОСТ 1759.4–87, обеспечивая стойкость к коррозии в закрытых производственных помещениях. Несущая способность проверена в соответствии с внутренними методиками DKC (ДКС) на соответствие требованиям безопасности для промышленных кабельных систем.

Преимущества

• Быстрый монтаж без дополнительных крепежных элементов для лотка — экономия времени при прокладке трасс;
• Высокая жесткость благодаря толщине стали 1,5 мм — минимальный прогиб даже при максимальной нагрузке;
• Защита от коррозии — срок службы увеличен в агрессивных средах по сравнению с обычной сталью;
• Стандартная ширина 500 мм — идеально подходит для крупных кабельных трасс, например, в автоматизации и энергетике;
• Серый цвет — эстетично сочетается с остальной продукцией F5 Combitech, не требует окраски после монтажа.

Ограничения применения

• Не предназначен для горизонтального или потолочного монтажа — только настенная установка;
• Не совместим с лотками других серий, даже если их ширина равна 500 мм — отличаются формы крепежных выступов;
• Не рекомендуется для открытых площадок или помещений с постоянным воздействием осадков — хотя есть цинковое покрытие, УХЛ2 не гарантирует уличную эксплуатацию;
• Запрещено применять с нагрузкой выше 170 кг — превышение вызывает риск деформации и аварийного спада кабелей.

Примеры использования

• Промышленные участки: кабельные трассы на заводах по производству оборудования;
• Административные корпуса: распределение силовых и сигнальных кабелей в офисных зданиях;
• Энергообъекты: монтаж кабелей управления в подстанциях и распределительных щитах;
• Автоматизация: трассировка сигналов от датчиков и приводов на конвейерах.

Практические советы

• Перед монтажом проверьте, чтобы стена была достаточно прочной — бетон или кирпич обязательны; гипсокартон или пеноблок не подходят;
• Используйте анкеры с расчетной нагрузкой не менее 200 кг — запас прочности важен для длительной работы;
• При прокладке нескольких параллельных лотков соблюдайте интервал между консолями не более 1,2 метра — иначе возможен прогиб;
• Проверяйте совпадение номера артикула fc33834 с упаковкой — в комплекте должны быть две одинаковые консоли для одного лотка;
• После монтажа убедитесь, что лоток легко вставляется и фиксируется без усилий — при затруднении проверьте правильность установки кронштейнов.
