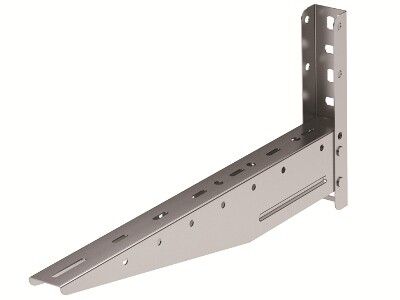

Консоль с опорой ML основание 600 мм горячеоцинкованная - BBL5560HDZ ДКС

Консоль с опорой ML основание 600 мм горячеоцинкованная от DKC (ДКС), артикул bbl5560hdz, предназначена для надёжного крепления кабельных лотков шириной до 600 мм на стены или в профильные системы серии B5 Combitech. Изделие обеспечивает устойчивую поддержку тяжёлых трасс в агрессивной среде благодаря защищённому цинком покрытию.

Назначение и область применения

Консоль с опорой ML основание 600 мм горячеоцинкованная используется для монтажа кабельных лотков в промышленных объектах, где требуется прочная и долговечная система фиксации. Подходит для установки на стены, в профили BPM-29 и BPL-29, а также в наклонные подвесы BSV-29. Применяется в энергетике, машиностроении, химической промышленности, на объектах с повышенной влажностью и агрессивными средами.

Технические характеристики

• Ширина лотка: 600 мм — совместима с крупногабаритными кабельными системами;
• Несущая способность: 150 кг — выдерживает значительную массу кабелей и самих лотков;
• Материал: сталь оцинкованная — обеспечивает механическую прочность;
• Защитное покрытие: горячее цинкование — устойчиво к коррозии, особенно в условиях влаги и химических воздействий;
• Толщина материала: 1,5 мм — достаточна для жёсткости без избыточного веса;
• Угол: 90 град. — позволяет монтировать лоток перпендикулярно поверхности стены;
• Огнестойкость: да — соответствует требованиям пожарной безопасности;
• Климатическое исполнение: УХЛ(1,5) — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности и запылённости;
• Цвет: серый — стандартизирован для промышленных решений.

Совместимость и монтаж

Консоль с опорой ML основание 600 мм горячеоцинкованная совместима с профилями серии B5 Combitech: BPM-29, BPL-29 и BSV-29. Крепится к стене с помощью анкеров или болтов, подходящих по диаметру и нагрузке. Для монтажа в наклонный подвес BSV-29 необходимо использовать комплект крепёжа, предусмотренный производителем. Готовые отверстия позволяют выполнять сборку без сверления. Рекомендуется проверить соответствие шага крепёжных отверстий на лотке и консоли перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности (огнестойкость подтверждена). Климатическое исполнение УХЛ(1,5) гарантирует работу в соответствии с ГОСТ 15150. Горячее цинкование соответствует ISO 1461. Конструкция не содержит опасных материалов и не требует специальных мер защиты при монтаже.

Преимущества

• Высокая несущая способность — позволяет устанавливать длинные участки лотков с большим количеством кабелей;
• Горячее цинкование — продлевает срок службы в 2–3 раза по сравнению с обычным гальваническим покрытием;
• Жёсткая конструкция — минимизирует прогиб даже при максимальной нагрузке;
• Универсальная совместимость — работает со всей серией B5 Combitech, снижает необходимость подбора новых элементов;
• Не требует обслуживания — после установки не нуждается в антикоррозийной обработке.

Ограничения применения

• Не предназначен для монтажа в зонах с постоянным прямым контактом с открытым пламенем или расплавленным металлом;
• Не рекомендуется применять в средах с высокой концентрацией кислот (например, HCl, H₂SO₄) — цинк может разрушаться;
• Подходит только для лотков шириной до 600 мм; использование с более широкими лотками недопустимо;
• Не является самостоятельным креплением — требует наличия стеновой базы или профилей B5 Combitech.

Примеры использования

• Фиксация кабельных лотков в цехах металлургического производства;
• Монтаж трасс в подземных тоннелях с высокой влажностью;
• Установка на стенах распределительных пунктов на АЭС и ТЭЦ;
• Обустройство кабельных путей на конвейерах пищевых заводов;
• Прокладка силовых и слаботочных сетей в логистических комплексах с агрессивной чисткой.

Практические советы

• Перед монтажом проверьте, что ширина вашего лотка точно равна 600 мм — отклонение даже на 5 мм может нарушить посадку;
• При использовании в наклонном положении (BSV-29) обязательно закрепите лоток дополнительно, чтобы исключить смещение под собственным весом;
• Для длительной работы в условиях влажности используйте только эту модель — другие типы кронштейнов с гальваническим покрытием быстрее corrode;
• Запаситесь анкерами класса прочности не ниже 8.8 — они должны выдерживать 150 кг на одну точку крепления;
• При групповом монтаже нескольких консолей — выставляйте их строго по уровню, чтобы избежать перекоса лотка.
