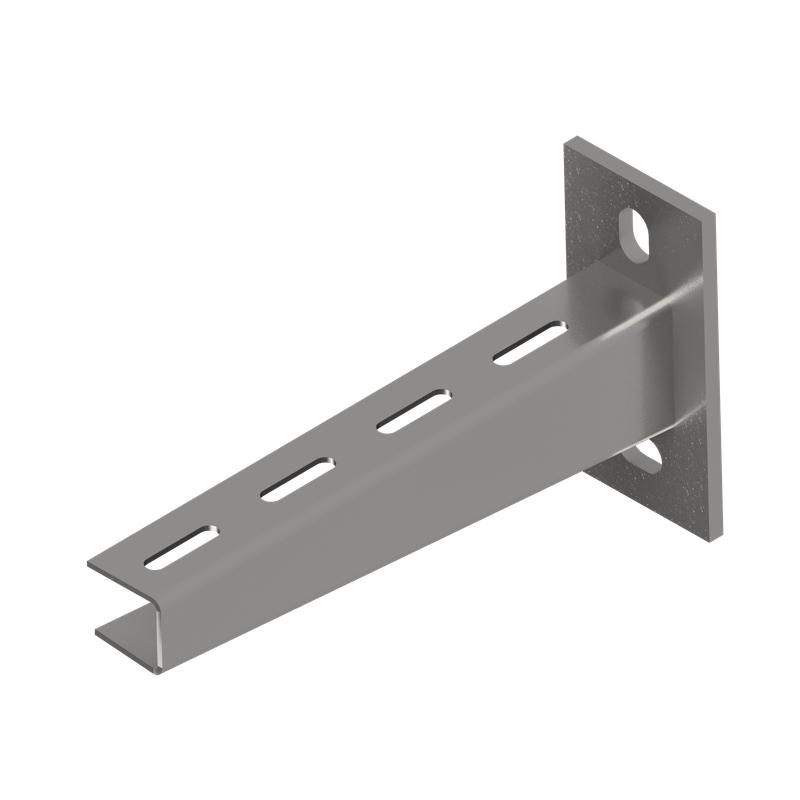

Консоль сварная усиленная KSU500 HD осн.50-500 сталь гор. оцинк. КМ LO14515 КМ-Профиль

Консоль сварная усиленная 500 мм сталь горячеоцинкованная цвет серый КМ-профиль - это надёжный элемент крепления для тяжёлых кабельных трасс, предназначенный для установки на вертикальные поверхности. Благодаря прочной конструкции и защите от коррозии, этот продукт подходит для эксплуатации в условиях повышенной влажности, на улице и в промышленных зонах. Артикулы lo14515 и ksu500 hd соответствуют одной модели из серии КМ-профиль.

Назначение и область применения

Консоль сварная усиленная 500 мм сталь горячеоцинкованная цвет серый КМ-профиль применяется для фиксации металлических кабельных лотков шириной от 50 до 500 мм к стенам, колоннам и другим вертикальным конструкциям. Подходит для систем, где требуется высокая механическая нагрузка - например, на производствах, в распределительных пунктах, на объектах ЖКХ, энергетики и транспорта. Усиленная конструкция позволяет использовать её там, где обычные кронштейны недостаточно прочны.

Технические характеристики

• Несущая способность: 3,56 кН (эквивалентно около 360 кг равномерно распределённой нагрузки)
• Материал: сталь с горячим цинкованием по ГОСТ 9.307-89
• Толщина стенки: 2,5 мм - обеспечивает жёсткость и устойчивость к деформации
• Ширина совместимого лотка: 50–500 мм
• Цвет: серый (естественный цвет оцинкованного покрытия)
• Тип кронштейна: настенный, без сварки - крепится болтами или анкерами
• Климатическое исполнение: О1 (для закрытых помещений) / О4 (для открытых площадок и умеренного климата)
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при температурном воздействии

Совместимость и монтаж

Консоль сварная усиленная 500 мм сталь горячеоцинкованная цвет серый КМ-профиль совместима со всеми стандартными металлическими лотками серии КМ-профиль и аналогичными изделиями с шагом крепёжных отверстий 50–100 мм. Монтаж выполняется с помощью крепёжных элементов (болтов, анкеров, дюбелей), подходящих по диаметру и длине к типу основания (бетон, кирпич, металл). Для точного расположения рекомендуется предварительно разметить места крепления, учитывая вес заполненного лотка. Нагрузка должна распределяться равномерно между несколькими консолями - не более чем одна консоль на каждые 1,5 метра длины лотка при максимальной нагрузке.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - гарантирует долговечную антикоррозийную защиту
• Климатическое исполнение О1/O4 соответствует ГОСТ 15150-69 - допускает применение в помещениях и на открытом воздухе
• Огнестойкость подтверждает соответствие требованиям пожарной безопасности для промышленных объектов
• Не содержит свинца, фталатов и других токсичных компонентов

Преимущества

• Высокая несущая способность - выдерживает тяжёлые кабельные системы с множеством проводов и кабелей
• Усиленная конструкция - снижает риск прогиба даже при длительной эксплуатации
• Горячее цинкование - защищает от ржавчины в агрессивных средах, включая влажные и химически активные зоны
• Отсутствие сварки при монтаже - ускоряет установку, исключает повреждение покрытия и требует меньше оборудования
• Огнестойкость - безопасна в местах с возможным перегревом или возгоранием

Ограничения применения

• Не предназначен для монтажа в агрессивных химических средах (например, в кислотных или щелочных парах)
• Не рекомендуется для постоянного контакта с морской водой или соленым туманом - хотя цинк защищает, срок службы в таких условиях сокращается
• Не следует использовать в качестве опоры для трубопроводов, газовых или жидкостных коммуникаций - только для кабельных лотков
• Работает только с лотками ширины до 500 мм; для более широких систем необходимы другие решения

Примеры использования

• Фиксация лотков с силовыми кабелями на заводе по производству пластиков
• Подвес кабельных трасс в подземных переходах с высокой влажностью
• Монтаж наружной кабельной сети на фасаде административного здания
• Установка в распределительных устройствах подстанций с высокой плотностью кабелей

Практические советы

• Перед монтажом проверьте, что толщина стены достаточна для установки анкеров - минимальная глубина заделки зависит от типа крепежа и нагрузки
• При использовании нескольких консолей на одном участке - располагайте их с одинаковым шагом, чтобы избежать перекоса лотка
• Не используйте саморезы для бетона вместо анкеров - они не обеспечивают нужной несущей способности
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии повреждений можно обработать специальным составом на основе цинка
• Для удобства сборки - выбирайте крепёж с плоской головкой, чтобы он не выпирал за границы лотка
