Консоль универсальная легкая осн. 100 мм | BBN4010 DKC ДКС

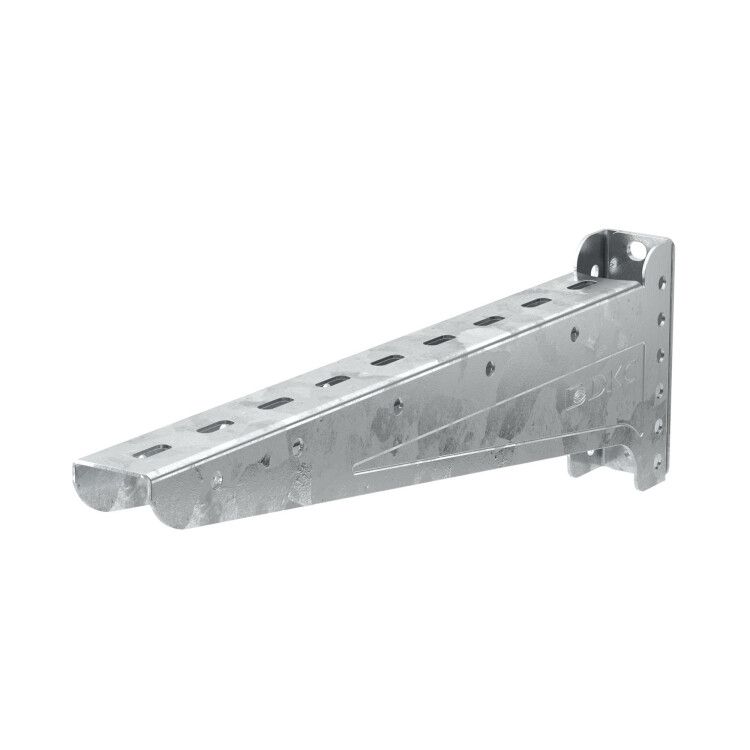

Консоль универсальная легкая основание 100 мм сталь DKC (ДКС) артикул bbn4010 - это надежный кронштейн для крепления кабельных лотков шириной до 100 мм на стене или опорных конструкциях. Простая, прочная и компактная, она подходит для монтажа в условиях ограниченного пространства.

Назначение и область применения

Консоль универсальная легкая основание 100 мм сталь bbn4010 предназначена для фиксации кабельных лотков на вертикальных поверхностях - стенах, П-профилях, С-профилях и подвесах на их основе. Подходит для систем прокладки слаботочных и силовых кабелей в помещениях с умеренной нагрузкой. Часто используется в офисах, серверных, производственных цехах и распределительных щитах.

Технические характеристики

• Тип изделия: консоль (настенная и опорная)
• Материал: сталь оцинкованная
• Ширина совместимого лотка: до 100 мм
• Угол изгиба: 90°
• Несущая способность: 2,07 кг
• Покрытие: оцинкованное
• Цвет: серый
• Серия: B5 Combitech
• Артикул: bbn4010

Совместимость и монтаж

Консоль bbn4010 совместима со всеми лотками шириной до 100 мм из серии B5 Combitech. Крепится болтами к плоской поверхности (стена) или к П-/С-профилю через предварительно просверленные отверстия. Для установки на профили требуется соответствующий крепёж (не включён в комплект). Угол 90° обеспечивает перпендикулярное положение лотка относительно поверхности крепления. Масса одной консоли невелика - удобна для одиночной работы.

Безопасность и стандарты

Оцинкованное покрытие защищает от коррозии в сухих и умеренно влажных средах. Консоль не предназначена для открытых площадок или агрессивных сред. Соответствует требованиям к механической прочности для внутренних систем кабельной прокладки. Сертификаты соответствия указаны в документации производителя DKC.

Преимущества

• Заменяет более громоздкие модели типа BBL4010 благодаря высокой несущей способности при меньших габаритах
• Экономит место за счёт компактного основания - идеально для тесных шкафов и ниш
• Оцинкованная сталь обеспечивает долговечность без дополнительной защиты
• Поддерживается в рамках единой системы B5 Combitech - легко комбинируется с другими элементами

Ограничения применения

• Не применяется для лотков шириной более 100 мм - возможен прогиб или деформация
• Несущая способность 2,07 кг ограничивает использование в системах с тяжёлыми кабелями или большим количеством проводов
• Не рекомендуется для внешней установки - оцинковка не гарантирует защиту от осадков и хлоридов
• Требует точного соблюдения шага крепления; при увеличенном расстоянии между консолями снижается устойчивость

Примеры использования

• Фиксация лотка с сетевыми кабелями в серверной комнате
• Монтаж слаботочного лотка вдоль стены в офисе
• Крепление кабельного канала к С-профилю внутри распределительного щита
• Замена старых кронштейнов в модернизируемых системах прокладки

Практические советы

• Перед монтажом проверьте, что толщина основания позволяет использовать болты подходящей длины - минимум 8–10 мм для бетона/металла
• При использовании на П-/С-профиле убедитесь, что зазор между профилем и консолью минимальный - иначе возникнет люфт
• На длинных участках используйте консоль bbn4010 с интервалом не более 800 мм - для равномерного распределения нагрузки
• Если нужна большая несущая способность - рассмотрите модель BBL4010, хотя она занимает больше места
• При замене старых кронштейнов - bbn4010 можно установить на те же точки крепления, так как её габариты совпадают с аналогами
