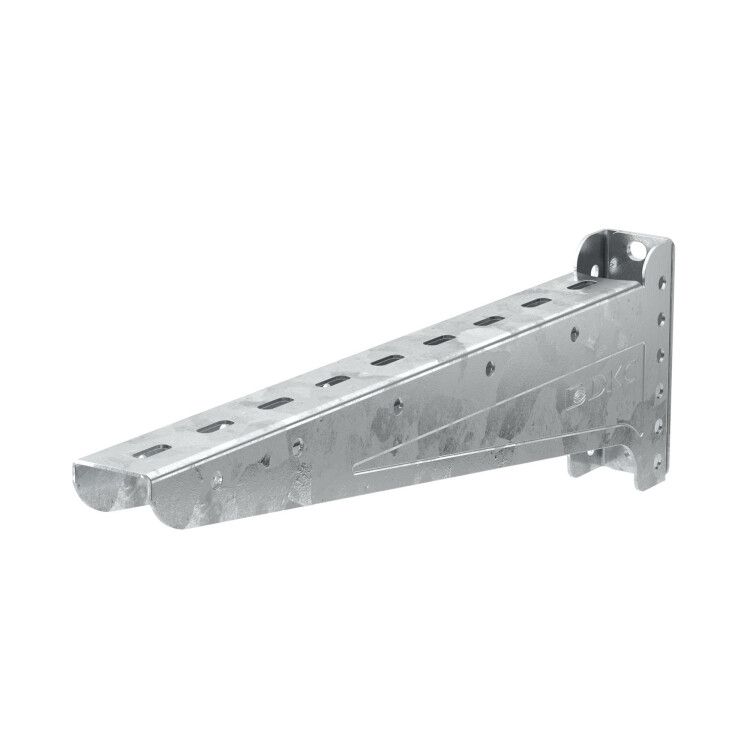

Консоль универсальная осн. 100 мм | BBN5010 DKC ДКС

Консоль универсальная основание 100 мм сталь BBN5010 от DKC предназначена для надёжного крепления кабельных лотков шириной до 100 мм на стены, П- и С-профили, а также подвесы на их основе. Эта модель заменяет более громоздкие аналоги BBL5010 и BBM5010 за счёт компактной конструкции и высокой несущей способности.

Назначение и область применения

Консоль BBN5010 используется для фиксации кабельных лотков в системах распределения электроэнергии и слаботочных сетей. Подходит для установки в помещениях с повышенными требованиями к плотности размещения оборудования - например, в серверных, на производственных линиях, в распределительных щитах и технологических коридорах. Применяется там, где важна экономия пространства и прочность крепления.

Технические характеристики

• Тип изделия: консоль универсальная
• Несущая способность: 2,95 кН (эквивалентно около 300 кг статической нагрузки)
• Материал: сталь оцинкованная - устойчив к коррозии, долговечен в условиях влажности и перепадов температур
• Ширина совместимого лотка: до 100 мм
• Угол изгиба: 90° - обеспечивает вертикальное крепление лотка к горизонтальной поверхности
• Исполнение: настенный и опорный кронштейн - позволяет монтировать как на стену, так и на профильные системы
• Покрытие: цинк - антикоррозийное защитное покрытие по ГОСТ 14918
• Цвет: серый
• Артикул: BBN5010
• Серия: B5 Combitech

Совместимость и монтаж

Консоль BBN5010 совместима со всеми лотками шириной до 100 мм из серии B5 Combitech. Крепится к:

• Гладкой стене - через анкерные болты или дюбеля (не входят в комплект)
• П-профилю - с помощью болтов, соответствующих толщине профиля
• С-профилю - через предварительно просверленные отверстия в боковой полке
• Подвесам на базе П- или С-профилей - как элемент крепления между подвесом и лотком

Не требует специальных инструментов - достаточно шуруповёрта и метизов подходящего размера. Установка занимает менее 5 минут на точку крепления.

Безопасность и стандарты

Произведена в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для изделий серии B5 Combitech. Соответствует нормам безопасности для электротехнических систем в зданиях. Цинковое покрытие соответствует классу защиты Zn 10/10 по DIN EN ISO 1461.

Преимущества

• Заменяет два типа кронштейнов (BBL5010 и BBM5010) - снижает количество типоразмеров на складе и в проекте
• Компактное основание - освобождает место рядом с оборудованием, особенно важно в плотных коробах и нишах
• Высокая несущая способность - допускает использование даже для тяжёлых лотков с большим количеством кабелей
• Оцинкованная сталь - не требует дополнительной защиты, подходит для помещений с повышенной влажностью
• Серия B5 Combitech - стандартизированная система, все элементы взаимозаменяемы и проверены на совместимость

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от атмосферных воздействий выше IP54
• Не рекомендуется использовать с лотками шириной более 100 мм - возможен перекос и потеря устойчивости
• Не подходит для динамических нагрузок (вибрация, удары) - рассчитана на статическую нагрузку
• Требуются собственные крепёжные элементы (болты, дюбеля) - они не включены в комплект

Примеры использования

• Фиксация лотка 100×50 мм в серверной комнате к бетонной стене
• Крепление кабельного канала к С-профилю в промышленном цеху
• Установка на подвесе из П-профиля в техническом коридоре жилого комплекса
• Замена старого кронштейна BBL5010 при модернизации системы кабельного управления

Практические советы

• Перед монтажом проверьте, что толщина профиля (П- или С-) соответствует рекомендованному диапазону - иначе крепёж будет плохо затягиваться
• Для максимальной устойчивости используйте минимум две точки крепления на один лоток длиной более 1,5 м
• При использовании на стене выбирайте анкеры, рассчитанные на нагрузку не ниже 3 кН
• BBN5010 можно комбинировать с другими элементами серии B5 Combitech - это гарантирует единый уровень качества и совместимость
• Не применяйте в средах с химически активными веществами - цинк не выдерживает длительного контакта с кислотами и щелочами
