Консоль универсальная осн. 300 мм | BBN5030 DKC ДКС

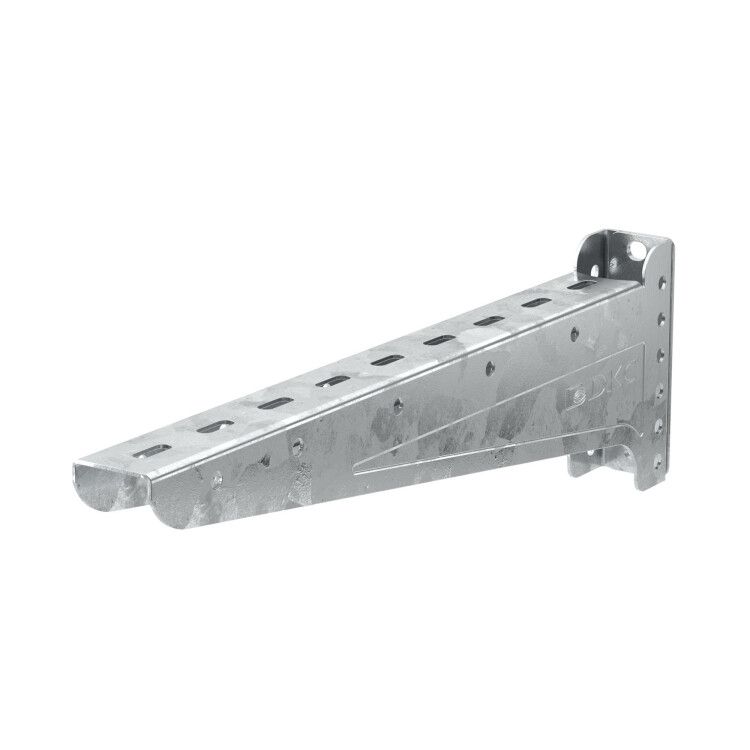

Консоль универсальная основание 300 мм сталь BBN5030 от DKC предназначена для надёжного крепления кабельных лотков шириной до 300 мм на стены, профили и подвесы. Продукт из оцинкованной стали обеспечивает долговечность в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Консоль BBN5030 используется для фиксации кабельных лотков в системах распределения проводов и кабелей. Подходит для установки на стены, П-профили, С-профили и подвесы на их основе. Применяется в промышленных объектах, офисах, серверных помещениях, на производствах с необходимостью упорядоченной прокладки кабелей.

Технические характеристики

• Ширина лотка: 300 мм - совместима с лотками этой ширины и меньше;
• Угол: 90° - позволяет формировать перпендикулярные переходы между горизонтальной и вертикальной плоскостями;
• Материал: сталь оцинкованная с покрытием горячим цинком - защищает от коррозии даже в агрессивных средах;
• Несущая способность: 1,2 кг - рассчитана на вес лотка с кабелями до этого значения;
• Исполнение: настенный и опорный кронштейн - гибкая установка как на стене, так и на несущих конструкциях;
• Цвет: серый - соответствует цветовой гамме большинства металлических элементов кабельных систем.

Совместимость и монтаж

BBN5030 совместима с лотками шириной до 300 мм из серии B5 Combitech и другими стандартными лотками того же размера. Крепление осуществляется через предварительно просверленные отверстия в основании. Для монтажа на П- или С-профиль требуется использование болтов M8 или аналогичных крепёжных элементов. Установка на стену выполняется с помощью анкеров или дюбелей подходящего типа. Компактное основание снижает требуемое свободное пространство вокруг точки крепления.

Преимущества

• Замена BBL4030 - благодаря высокой несущей способности может использоваться вместо более крупных моделей, что упрощает замену и снижает затраты;
• Экономия места - минималистичная форма позволяет размещать несколько консолей близко друг к другу;
• Защита от коррозии - горячее цинкование гарантирует срок службы в условиях влажности, пыли и химических воздействий;
• Универсальность крепления - один тип консоли решает задачи для нескольких типов оснований.

Ограничения применения

• Не предназначен для нагрузок свыше 1,2 кг - превышение может вызвать деформацию или отказ крепления;
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя есть цинкование, IP-класс защиты не указан и не предусмотрен;
• Подходит только для лотков шириной ≤300 мм - несовместима с более широкими системами;
• Требует точного соблюдения посадочных размеров при соединении с профилями - нестандартные профили могут потребовать доработки.

Примеры использования

• Фиксация лотка с силовыми кабелями на стене в цехе с высокой запылённостью;
• Переход от горизонтального лотка к вертикальному в серверной комнате;
• Крепление кабельного пути к С-профилю в системе вентиляции;
• Альтернатива тяжелым кронштейнам при модернизации существующей системы.

Практические советы

• При монтаже на стену проверьте прочность основания - бетон, кирпич или стальные конструкции должны выдерживать нагрузку;
• Для крепления к П- или С-профилю используйте болты с гроверами или контргайками - исключите самопроизвольное ослабление;
• Учитывайте посадочные размеры: если профиль отличается от стандарта, возможна необходимость подбора адаптеров;
• При групповом монтаже нескольких консолей BBN5030 сохраняйте равномерный шаг - это предотвращает прогиб лотка;
• Проверяйте соответствие массы кабелей и лотка суммарной несущей способности - особенно при длинных участках.
