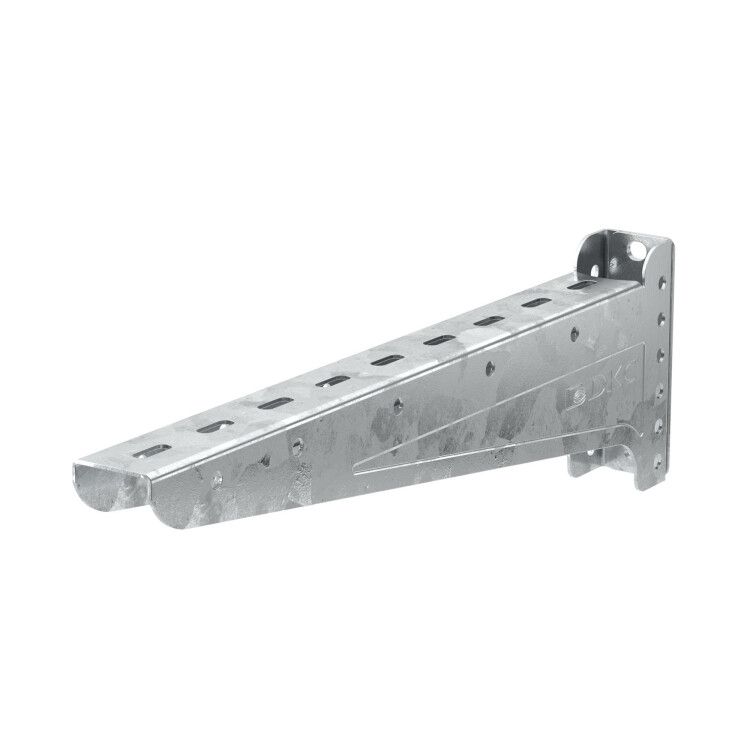

Консоль универсальная усиленная осн. 200 мм | BBN6020 DKC ДКС

Консоль универсальная усиленная основание 200 мм от DKC (ДКС), артикул bbn6020, предназначена для надёжного крепления кабельных лотков шириной до 200 мм на стене или опорных конструкциях. Прочная оцинкованная сталь и компактная форма делают её удобной заменой более громоздким моделям, таким как BBM5020 и BBH6020.

Назначение и область применения

Консоль универсальная усиленная основание 200 мм используется для фиксации кабельных лотков в системах распределения проводов и кабелей. Подходит для установки на стены, П-профили, С-профили и подвесы на их базе. Часто применяется в промышленных объектах, на заводах, в цехах, где требуется плотная укладка кабелей и ограниченное пространство.

Технические характеристики

• Тип изделия: Консоль
• Ширина лотка: 200 мм
• Угол изгиба: 90°
• Материал: Сталь оцинкованная
• Несущая способность: 2,8 кг
• Исполнение: Настенный и опорный кронштейн
• Покрытие: Оцинкованное
• Цвет: Серый
• Артикул: bbn6020
• Серия: B5 Combitech

Совместимость и монтаж

Консоль bbn6020 совместима со всеми лотками шириной до 200 мм из серии B5 Combitech. Крепится болтами к поверхности - стальной плите, П- или С-профилю. Угол 90° позволяет формировать вертикальные переходы между горизонтальными участками трассы. Компактное основание снижает нагрузку на точку крепления и уменьшает занимаемую площадь.

Безопасность и стандарты

Оцинкованное покрытие обеспечивает защиту от коррозии в условиях повышенной влажности. Материал соответствует требованиям к долговечности в промышленной среде. Продукт сертифицирован для использования в рамках рекомендованного проектного ассортимента DKC.

Преимущества

• Заменяет две модели - BBM5020 и BBH6020, что упрощает запасы и логистику
• Высокая несущая способность (2,8 кг) - выдерживает тяжёлые лотки с кабелями
• Экономия места за счёт компактного основания
• Оцинкованная сталь - устойчивость к механическим повреждениям и коррозии
• Подходит для настенного и опорного монтажа - гибкость в проектировании

Ограничения применения

• Не предназначен для внешней установки без дополнительной защиты от осадков
• Максимальная ширина лотка - 200 мм; использование с более широкими лотками недопустимо
• Несущая способность рассчитана на равномерно распределённую нагрузку; сосредоточенные весовые точки требуют проверки прочности крепления
• Не подходит для высоких температур выше +60 C - материал теряет жесткость

Примеры использования

• Фиксация лотков с силовыми кабелями на стене в цехе металлургического предприятия
• Переход от горизонтального лотка к вертикальному в распределительном щите
• Крепление кабельных трасс к С-профилю в серверной комнате
• Замена старых кронштейнов на bbn6020 при модернизации системы кабельной сети

Практические советы

• При монтаже на П- или С-профиль используйте болты подходящего диаметра - обычно M6 или M8, в зависимости от толщины профиля
• Проверьте, чтобы лоток полностью входил в посадочную зону консоли - перекос может вызвать деформацию
• Для длинных трасс с большим количеством кабелей увеличьте частоту крепления - шаг между консолями не более 1,5 метра
• При использовании в помещениях с химически активной средой дополнительно контролируйте целостность оцинкованного слоя
• Консоль bbn6020 - часть серии B5 Combitech; все элементы этой серии совместимы друг с другом - можно собирать комплексные решения без адаптеров
