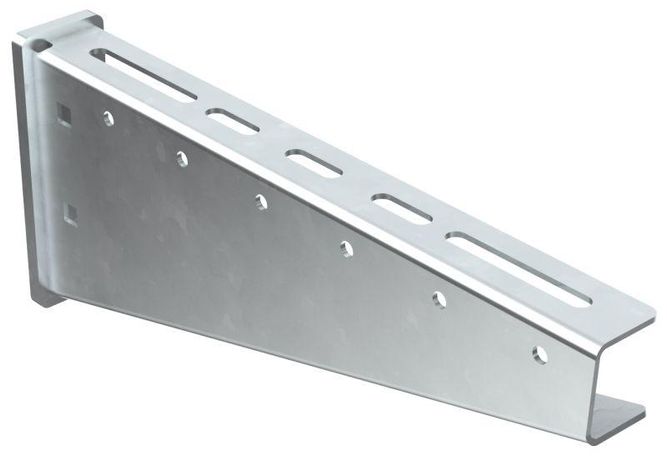

Консоль ВО 300 HDZ | CLM50D-CSVO-0300-HDZ IEK

Консоль настенная 338x45x140 сталь оцинкованная горячеоцинкованная методом погружения от IEK (ИЭК) - это надёжный кронштейн для фиксации металлических лотков на вертикальных поверхностях. Артикул clm50d-csvo-0300-hdz обеспечивает устойчивую поддержку лотков шириной до 300 мм в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Консоль настенная 338x45x140 сталь оцинкованная горячеоцинкованная методом погружения используется для крепления металлических лотков к стенам, колоннам или другим несущим конструкциям. Применяется в системах распределения силовых и слаботочных кабелей - например, в промышленных цехах, энергообъектах, транспортных терминалах и объектах ЖКХ. Подходит для установки лотков шириной 300 мм, когда требуется жесткая и долговечная опора без использования потолочного крепления.

Технические характеристики

• Размеры: 338×45×140 мм (длина × высота × глубина)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование методом погружения - равномерный слой цинка, защищающий от коррозии даже при механических повреждениях
• Цвет: светло-серый
• Поддерживаемая ширина лотка: 300 мм
• Тип крепления: настенный кронштейн

Совместимость и монтаж

Консоль совместима со стандартными металлическими лотками шириной 300 мм, соответствующими ГОСТ Р МЭК 61537. Для монтажа используются болты M8–M10 (не входят в комплект). Крепление выполняется через два отверстия в основании консоли - они расположены на расстоянии 338 мм, что соответствует шагу крепления типовых лотков. Установка возможна на бетон, кирпич, металл и другие прочные основания. Перед монтажом проверьте соответствие посадочного отверстия консоли и крепёжных элементов лотка.

Безопасность и стандарты

Произведена в соответствии с требованиями к изделиям для электромонтажа. Горячее цинкование обеспечивает соответствие нормам по коррозионной стойкости для внутренних и внешних помещений с умеренной влажностью. Консоль не содержит свинца и других запрещённых веществ, соответствует RoHS.

Преимущества

• Высокая устойчивость к коррозии благодаря сплошному слою цинка, полученному методом погружения - срок службы увеличен на 15–20 лет по сравнению с гальванизацией
• Жёсткая конструкция предотвращает прогиб при нагрузках, характерных для длинных участков лотков
• Универсальная форма позволяет использовать консоль как для прямых, так и для угловых участков трассы
• Светло-серый цвет не требует окраски после монтажа и легко сочетается с другими элементами системы

Ограничения применения

• Не предназначен для крепления лотков шириной более 300 мм - возможен перегруз и деформация
• Не рекомендован для постоянного воздействия открытой воды (например, на улице без защиты) - хотя цинк устойчив, длительное вымывание снижает срок службы
• Не подходит для монтажа на хрупкие материалы (гипсокартон, пеноблоки) без усиления основания
• Не является несущим элементом для тяжёлых кабельных систем массой выше 50 кг/м - необходимо рассчитывать суммарную нагрузку на всю трассу

Примеры использования

• Фиксация лотка вдоль стены в цехе с конвейерной линией
• Прокладка кабелей управления в подвале производственного здания
• Обустройство кабельной трассы в электрощитовой комнате с ограниченным пространством
• Замена старых кронштейнов при модернизации системы проводки

Практические советы

• Перед установкой проверьте, чтобы отверстия в консоли точно совпадали с отверстиями в лотке - допуск +-1 мм
• Для максимальной надёжности используйте антивибрационные прокладки между лотком и консолью, особенно в местах с вибрацией оборудования
• При монтаже на бетон применяйте дюбели с распорным механизмом; для металлических конструкций - самонарезающие болты
• Если лоток будет проходить через несколько точек крепления, интервал между консолями не должен превышать 1,5 метра
• Артикул clm50d-csvo-0300-hdz - единственный вариант в линейке IEK с этим размером и покрытием; аналоги от других брендов могут отличаться по посадочным размерам
