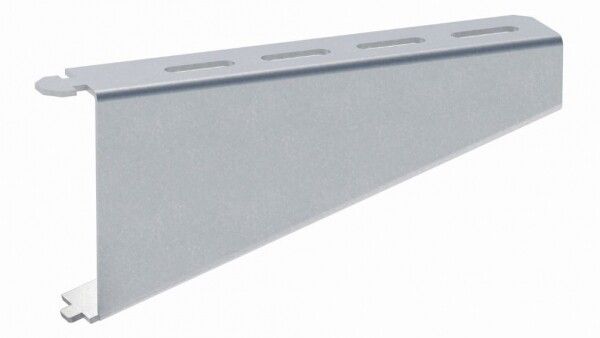

Кронштейн замковый -Line PROxima 300 мм, 2 мм EKF kz300

Кронштейн замковый основание 300 мм сталь от EKF - надежный элемент для крепления металлических лотков EKF-Line к стене или профилю. Подходит для промышленных, медицинских и общественных объектов, где требуется устойчивая фиксация кабельных трасс.

Назначение и область применения

Кронштейн замковый основание 300 мм сталь предназначен для установки металлических лотков EKF-Line на вертикальные поверхности - стены, колонны или несущие конструкции. Он используется там, где нужна жесткая и долговечная система подвеса кабельной трассы. Применяется в промышленности, медицине, научных учреждениях, школах, офисах и других зданиях с высокими требованиями к организации электромонтажа.

Технические характеристики

• Тип: Настенный и опорный кронштейн - позволяет крепить лоток как к стене, так и к горизонтальному профилю.
• Материал: Сталь с горячим цинкованием - повышает коррозионную стойкость, особенно в условиях повышенной влажности или агрессивной среды.
• Ширина лотка: До 300 мм - совместим с большинством стандартных лотков EKF-Line шириной до этого значения.
• Угол регулировки: От 0° до 90° - позволяет изменять угол наклона лотка для адаптации под существующую планировку или технологические требования.
• Покрытие: Горячий цинк - обеспечивает длительную защиту от ржавчины без необходимости дополнительной покраски.
• Цвет: Серый - соответствует цветовой гамме системы EKF-Line, обеспечивает эстетичный внешний вид.
• Гарантия: 36 месяцев - подтверждает качество материала и технологии производства.

Совместимость и монтаж

Кронштейн замковый основание 300 мм сталь совместим со всеми типами металлических лотков EKF-Line: листовыми, лестничными и проволочными. Устанавливается на стену с помощью анкеров или дюбелей (не входят в комплект). Конструкция имеет замковое соединение - лоток легко защелкивается на кронштейн без дополнительных крепежей. Для монтажа в профиль используются стандартные болты M8/M10 (зависит от типа профиля).

Посадочный диаметр крепежных отверстий рассчитан под распространенные метрические крепежи. Перед установкой проверьте соответствие толщины стены и нагрузки на кронштейн.

Безопасность и стандарты

Произведен в соответствии с внутренними стандартами EKF и требованиями к механической прочности для промышленного оборудования. Соответствует нормам безопасности при использовании в помещениях с повышенной влажностью и температурными перепадами. Гарантирует безопасную эксплуатацию при соблюдении рекомендаций по нагрузкам и условиям монтажа.

Преимущества

• Высокая несущая способность благодаря стальной конструкции и горячему цинкованию.
• Регулируемый угол наклона до 90° - позволяет точно выставить положение лотка даже в ограниченном пространстве.
• Замковое соединение исключает необходимость дополнительных болтов при фиксации лотка - экономит время монтажа.
• Совместимость с всей серией EKF-Line - снижает риск ошибок при сборке комплексных систем.
• Не требует обслуживания - цинковое покрытие служит десятилетиями без потери защиты.

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты от осадков - хотя цинк устойчив, постоянное воздействие воды может снизить срок службы.
• Не следует использовать для крепления лотков шириной более 300 мм - это нарушит равновесие и увеличит риск деформации.
• Не рекомендуется применять в местах с химически активной средой (например, в химических цехах с кислотными парями) - цинк может подвергнуться электрохимической коррозии.
• Не является самостоятельным несущим элементом - должен монтироваться только на прочные стены или профили, способные выдерживать вес заполненного лотка.

Примеры использования

• Фиксация лотков в производственных цехах для прокладки силовых кабелей к станкам и автоматическим линиям.
• Подвеска кабельных трасс в больницах - например, для питания диагностического оборудования в операционных.
• Обустройство кабельных каналов в учебных классах и лабораториях университетов.
• Монтаж в административных зданиях - для распределения сети Ethernet и силового питания в серверных комнатах.

Практические советы

• Перед монтажом измерьте реальную ширину лотка - он должен полностью помещаться в замок кронштейна без люфта.
• При угле наклона выше 45° используйте дополнительные поддерживающие кронштейны через каждые 1–1,5 м - это предотвратит прогиб лотка под весом кабелей.
• Для бетонных стен применяйте анкеры с минимальным диаметром 8 мм; для кирпича - специализированные дюбели с распорным механизмом.
• Не затягивайте крепежи слишком сильно - это может повредить резьбу в замке или вызвать деформацию стали.
• При работе в группе - все кронштейны одного участка лучше устанавливать на одной высоте, чтобы лоток был ровным и не перекашивался.
