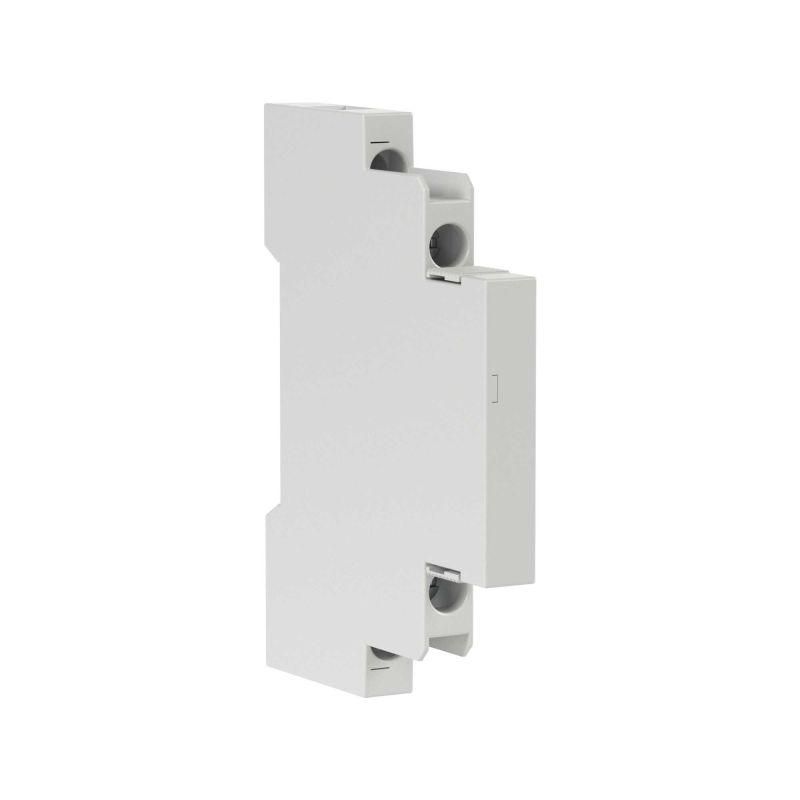

Контакт дополнительный для DMP32 и DMP63 2НЗ бокового монтажа YON DMPA32S02 ДКС

Дополнительный контакт для DMP32 и DMP63 2 нормально-закрытых бокового монтажа 2 нормально-закрытых DKC YON - это модульное устройство, предназначенное для расширения функционала автоматических выключателей DMP32 и DMP63. Устанавливается на боковую поверхность, обеспечивает передачу сигнала о состоянии аппарата через два замкнутых контакта. Артикул dmpa32s02 соответствует серии YON pro и совместим с выключателями того же семейства.

Назначение и область применения

Этот дополнительный контакт используется для передачи информации о положении автомата - включен/выключен - в систему управления, сигнализацию или контроль. Применяется там, где требуется удалённый контроль состояния оборудования: например, в панелях управления станков, насосных станциях, конвейерах, системах аварийного отключения. Подходит для работы в составе автоматических выключателей DMP32 и DMP63 из серии YON pro.

Технические характеристики

• Тип контактов: 2 нормально закрытых (2 НЗ)
• Способ монтажа: боковой - устанавливается на сторону корпуса выключателя
• Подключение: винтовые зажимы - надёжное и проверенное соединение
• Номинальный ток: 10 А при переменном токе AC-15, 230 В
• Переключающие контакты: отсутствуют - только фиксированные НЗ
• Совместимость: исключительно с автоматическими выключателями DMP32 и DMP63

Совместимость и монтаж

Дополнительный контакт DKC YON (артикул dmpa32s02) совместим только с выключателями DMP32 и DMP63. Монтируется на боковую поверхность корпуса - требует наличия специального крепления на самом выключателе. Перед установкой убедитесь, что на выключателе есть свободный боковой слот. Соединение проводов осуществляется через винтовые клеммы - затяжка должна быть достаточной, чтобы избежать нагрева, но без перегрузки, которая повредит пластмассовые детали.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для коммутационной аппаратуры, применяемой в промышленных системах. Произведено в рамках серийной линейки YON pro, прошедшей испытания на соответствие международным стандартам IEC 60947-2 и IEC 60947-5-1. Не предназначено для взрывоопасных сред или высоких уровней радиопомех без дополнительной экранировки.

Преимущества

• Стандартная совместимость - легко заменяет аналогичные элементы других производителей
• Механическая связь с основным контактом - сигнал точно отражает реальное состояние автомата
• Простая установка - не требует инструментов кроме отвертки для подключения проводов
• Высокая долговечность - контакты рассчитаны на 10 000 циклов переключений при нагрузке до 10 А

Ограничения применения

• Не работает с другими типами выключателей - даже если они внешне похожи
• Не предназначен для постоянной коммутации силовых цепей - только для сигнальных цепей малой мощности
• Работает только в режиме AC-15 - не подходит для постоянного тока или частот выше 50–60 Гц без согласования
• Не защищён от внешних механических воздействий - при установке в открытых щитах нужна дополнительная защита

Примеры использования

• Сигнализация включения двигателя на панели оператора
• Интеграция в PLC-систему для контроля доступа к оборудованию
• Логика «не запустить, если выключатель отключён» в системах автоматизации
• Аварийная остановка по сигналу от сработавшего автомата DMP32

Практические советы

• Проверьте наличие свободного бокового гнезда на DMP32/DMP63 перед заказом - некоторые модели уже полностью заняты
• При подключении используйте жилы сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Не устанавливайте контакт в условиях повышенной вибрации без демпфирующей прокладки
• При замене старого контакта - отключите питание и убедитесь, что выключатель находится в положении OFF
• Артикул dmpa32s02 - единственный подходящий вариант для DMP32; другие номера из серии YON могут не подойти
