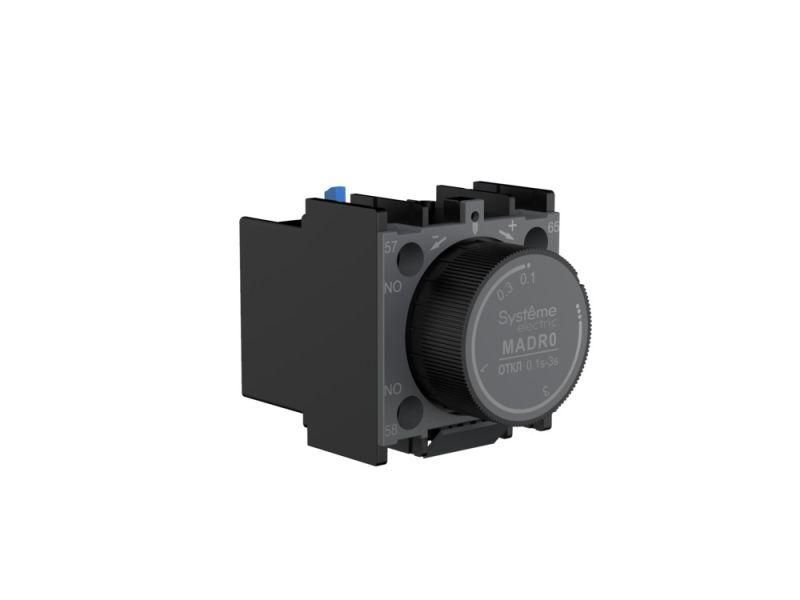

Контакт дополнительный MC1D с выдержкой времени отключения 0,1-3 сек Systeme Electric MADR0

Дополнительный контакт MC1D выдержка времени отключения 0,1…3 с от бренда Systeme Electric - это модульный компонент для управления временной задержкой в вспомогательных цепях контакторов серии SystemePact MC1D. Артикул madr0 обеспечивает точную регулировку отсрочки отключения, что важно для сложных систем автоматизации.

Назначение и область применения

Этот дополнительный контакт используется для создания задержки в момент отключения контактора - то есть после снятия управляющего напряжения, контакты остаются замкнутыми ещё 0,1–3 секунды. Это необходимо там, где требуется плавная остановка оборудования, предотвращение скачков тока или координация работы нескольких устройств во времени. Подходит для применений в системах автоматизации: конвейерах, насосных станциях, вентиляционных установках, станках с программным управлением.

Технические характеристики

• Тип действия: на отпускание (задержка размыкания после отключения катушки контактора)
• Выдержка времени: 0,1 до 3 секунд - регулируемый интервал, позволяющий точно настроить время отключения
• Присоединение проводов: винтовые зажимы - надёжное и проверенное соединение без необходимости специальных инструментов
• Совместимость: исключительно с контакторами серии SystemePact MC1D
• Монтаж: фиксируется на передней панели контактора, не требует сверления или доработки корпуса

Совместимость и монтаж

Дополнительный контакт MC1D выдержка времени отключения 0,1…3 с совмещается только с контакторами системы SystemePact MC1D. Устанавливается механически на штангу контактора - защёлкивается одним движением. Присоединение кабелей осуществляется через винтовые клеммы, доступные после снятия крышки. Напряжение питания не требуется - работает за счёт энергии основного контактора. Монтаж можно выполнить как на заводе, так и - без перебоя в работе всей системы.

Преимущества

• Устраняет необходимость в внешних реле времени - снижает количество элементов в щите
• Интегрированная конструкция минимизирует риск некорректной настройки
• Регулировка времени без инструментов - поворотом потенциометра на лицевой панели
• Стандартный форм-фактор - легко заменяется аналогичными модулями из серии SystemePact

Ограничения применения

• Не для постоянного тока выше указанных значений - только переменный ток, согласно классификации контактора MC1D
• Запрещено использовать вне температурного диапазона контактора (обычно -5C...+40C); экстремальные условия требуют защиты
• Не предназначена для частых коммутаций более 1000 раз/час - высокая нагрузка сокращает срок службы механизма
• Не совместима с другими сериями контакторов, даже от Systeme Electric - только с MC1D

Примеры использования

• На конвейере: после остановки двигателя, система продолжает работать 1,5 с для полного освобождения груза
• В системе вентиляции: вентилятор остается включен 2 с после отключения терморегулятора, чтобы удалить тепло из воздуховода
• На насосной станции: запуск второго насоса происходит с задержкой 0,8 с после отключения первого - для равномерного давления

Практические советы

• Перед установкой убедитесь, что ваш контактор именно модель MC1D - другие модели (например, MCB или MCP) не поддерживают этот модуль
• При настройке времени используйте секундомер - вращайте регулятор медленно, пока не достигнете нужной задержки
• Не затягивайте винты слишком сильно - это может повредить пластиковую оболочку клеммника
• Проверьте соответствие максимального тока вспомогательной цепи - он ограничен значениями контактора MC1D, обычно до 5 А
• При ремонте заменяйте только оригинальный модуль madr0 - сторонние аналоги могут иметь другую временную характеристику
