Дополнительный контакт UA-2,2B,EXP | 83361634068 Lsis

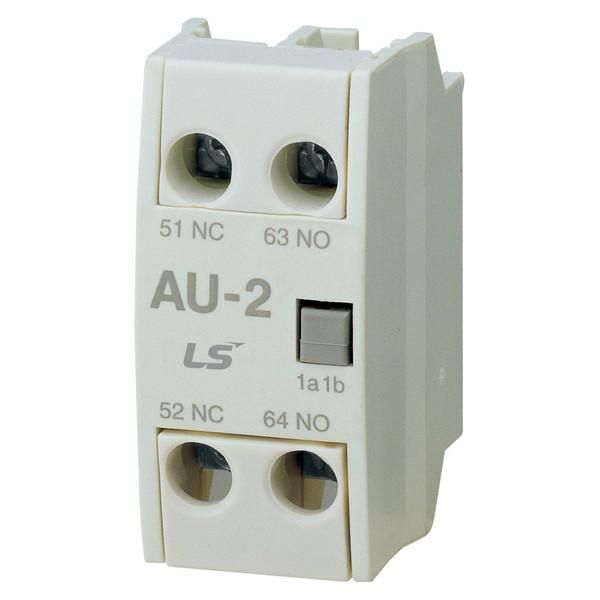

Дополнительный контакт UA-2,2B EXP от LS Electric - это вспомогательный контактный модуль, предназначенный для установки на контакторы типоразмеров MC-6–MC-150a. Он позволяет передавать сигналы состояния аппарата в цепи управления, обеспечивая контроль и автоматизацию работы электродвигателей.

Назначение и область применения

UA-2,2B EXP используется для расширения функционала контакторов в системах управления электродвигателями. Его задача - передавать информацию о состоянии включённого/выключенного контактора в другие устройства: реле, контроллеры, сигнализационные лампы или системы АСУ ТП. Подходит для применения в промышленной автоматике: на станках, конвейерах, насосных станциях, вентиляционных системах.

Технические характеристики

• Тип изделия: дополнительный контакт
• Количество контактов: 4 шт. (два нормально открытых и два нормально замкнутых - согласно практике LS Electric для таких модулей)
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для промышленной среды
• Напряжение: до 220 В переменного тока (AC)
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не рассчитана на пыль или влагу
• Монтаж: устанавливается непосредственно на корпус контактора типа MC-6–MC-150a
• Не имеет переключающих контактов - работает исключительно как вспомогательный элемент

Совместимость и монтаж

UA-2,2B EXP совместим только с контактными аппаратами серий MC-6, MC-9, MC-12, MC-18, MC-25, MC-32, MC-40, MC-50, MC-65, MC-80, MC-100, MC-125 и MC-150a от LS Electric. Установка происходит механически - модуль фиксируется на специальных направляющих передней панели контактора. Для подключения проводов используйте винтовые зажимы: затягивайте с усилием 0,4–0,5 Нм, чтобы избежать повреждения пластиковой рамки. Монтаж выполняется после установки основного контактора, без необходимости отключения питания - при условии соблюдения правил безопасности.

Безопасность и стандарты

UA-2,2B EXP соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицирован для использования в промышленных сетях с напряжением до 690 В AC. Однако сам контактный модуль рассчитан на работу лишь при напряжении до 220 В AC. Превышение этого значения недопустимо - возможен пробой изоляции и выход из строя.

Преимущества

• Высокая надёжность механической связи с контактором - минимум отказов при частых коммутациях
• Чёткая визуальная индикация положения контактов через окно на корпусе
• Легко заменяемый модуль - не требует демонтажа всего контактора при замене
• Интегрирован в экосистему LS Electric - идеальное сочетание с другими компонентами серии MC

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не поддерживает высокочастотную коммутацию - максимальная частота операций не более 1200 раз в час
• Не совместим с контактными аппаратами других производителей - даже аналогичных типоразмеров
• Не применяется как самостоятельный выключающий элемент - только как вспомогательный сигнал

Примеры использования

• Подключение к PLC для отображения статуса «двигатель в работе» на HMI
• Запуск светового индикатора при включении контактора
• Формирование блокировки в цепи управления - предотвращение одновременного включения двух двигателей
• Автоматическое отключение вентиляции при остановке насоса

Практические советы

• Проверьте типоразмер вашего контактора перед покупкой - UA-2,2B EXP не подойдёт для MC-20 или MC-200
• При подключении проводов используйте жилы сечением 0,5–2,5 мм2 - больше не помещаются в зажимы
• Не допускайте попадания металлической стружки внутрь контакта - она вызывает замыкание
• Если требуется защита от внешних воздействий - устанавливайте UA-2,2B EXP внутри щита с классом защиты IP54+
• Артикул 83361634068 - единственный номер для заказа оригинального модуля от LS Electric; аналоги часто имеют неверную коммутацию контактов
