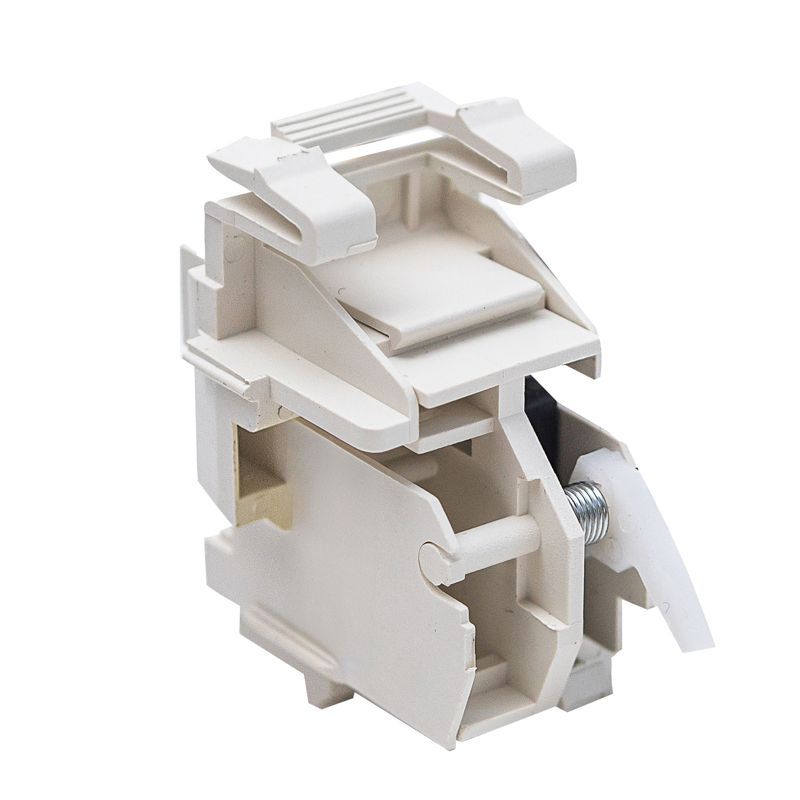

Контакт сигнализации PRO.KVANT 250 левый, 3А, 1 переключающий контакт Контактор (Legrand) KVA000053

Контакт сигнализации 250 (левый) от Контактор Ульяновск - это вспомогательный контакт, предназначенный для передачи сигнала состояния в цепях управления, совместим с сериями PRO.KV ACC и другими устройствами группы Legrand.

Назначение и область применения

Контакт сигнализации 250 (левый) используется для передачи информации о состоянии основного контакта - например, замкнут или разомкнут. Он устанавливается на автоматические выключатели, магнитные пускатели или контакторы и позволяет подключить внешние устройства: индикаторы, реле контроля, системы АСУ ТП. Применяется в системах автоматизации, на производстве, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Тип контакта: нормально открытый (NO) - замыкается при активации основного устройства
• Максимальная коммутируемая мощность: до 250 ВА переменного тока
• Напряжение: до 440 В AC / 250 В DC
• Ток: до 1 А
• Монтаж: фиксируется на корпусе контактора/пускателя через механический защелкивающий механизм
• Положение: левосторонний - предназначен для установки слева от основного аппарата

Совместимость и монтаж

Контакт сигнализации 250 (левый) совместим с аппаратами серии PRO.KV ACC и аналогичными моделями от КОНТАКТОРА (группа Legrand). Для установки требуется наличие соответствующего крепления на лицевой стороне контактора. Монтаж выполняется без инструментов: контакт плотно защелкивается в паз, после чего проверяется надежность фиксации. Не совместим с контактами других типоразмеров или правосторонними версиями.

Преимущества

• Высокая надежность механической связи с основным контактом - сигнал точно отражает реальное состояние
• Интеграция в существующую систему без доработки проводки - подключение осуществляется к клеммам на самом контакте
• Защита от случайного снятия - фиксация обеспечивает устойчивость при вибрациях
• Стандартная форма и габариты - легко заменяется при необходимости ремонта

Ограничения применения

• Не предназначен для работы в цепях силового тока - только для сигнальных цепей малой мощности
• Не работает при температуре ниже -25C и выше +60C
• Не допускается использование в средах с высокой запыленностью или агрессивной химией без дополнительной защиты
• Левосторонняя ориентация исключает применение на правых сторонах аппаратов - необходимо выбирать правый аналог

Примеры использования

• Подключение индикатора “Запущено” на пульте управления станком
• Передача сигнала “Обесточен” в систему учета времени работы оборудования
• Автоматическое отключение конвейера при отказе пускателя
• Интеграция в систему безопасности: остановка производства при открытии двери шкафа с контактором

Практические советы

• Перед монтажом убедитесь, что основной аппарат полностью обесточен
• Проверьте соответствие положения контакта - левый контакт нельзя использовать вместо правого, даже если он внешне похож
• При использовании нескольких контактов одного типа - соблюдайте последовательность подключения, чтобы избежать путаницы в сигналах
• Для долговечной работы рекомендуется периодически осматривать контакт на предмет окисления и механического износа
• Артикул kva000053 - это именно левый контакт; для правой стороны используйте другой артикул
