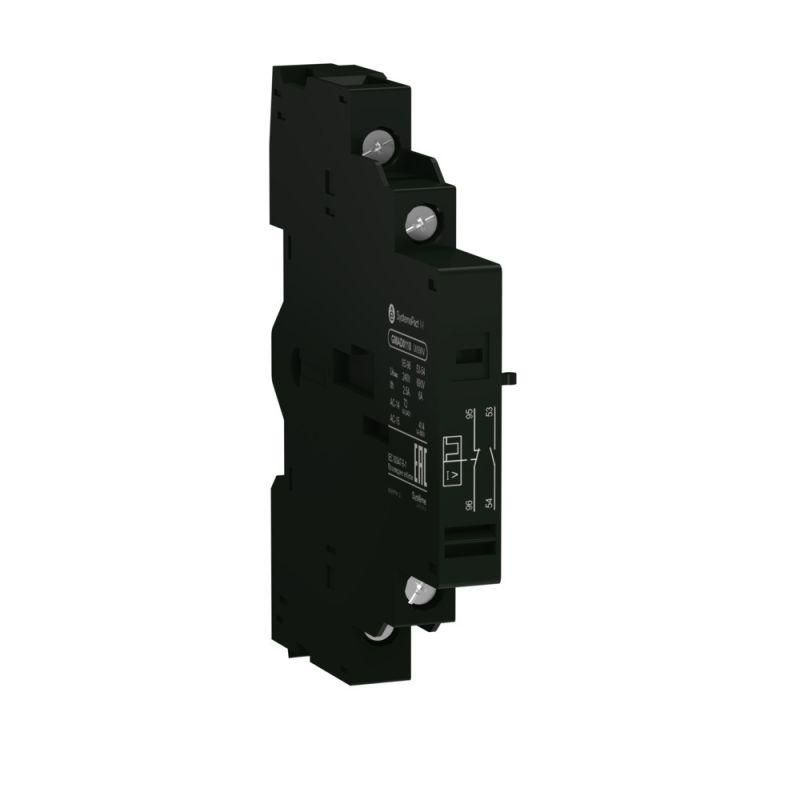

Контакт вспомогательный SystemePact MCP GVAD1010 GM2/GM3 2 НО Systeme Electric GMAD1010

Контакт сигнализации аварийного отключения нормально открытый (НО) с дополнительным контактом нормально открытый (НО) ГСИ, ГСИ(н) от бренда Systeme Electric - это компонент для расширения функционала автоматических выключателей серии SystemePact GM2. Артикул gmad1010 обеспечивает передачу сигналов о состоянии оборудования и аварийном отключении через два независимых нормально открытых контакта.

Назначение и область применения

Этот дополнительный контакт предназначен для установки на автоматические выключатели системы SystemePact GM2. Он используется для формирования сигналов в системах управления и сигнализации: например, чтобы сообщить оператору или контроллеру о срабатывании защиты, открытии контактов или аварийном отключении нагрузки. Подходит для применений в промышленной автоматике - на станках, конвейерах, щитах управления, где требуется контроль состояния коммутационных устройств.

Технические характеристики

• Количество нормально открытых (НО) контактов: 2
• Номинальный рабочий ток: 0,3 А
• Тип подключения: винтовые зажимы
• Способ монтажа: сбоку слева от автомата
• Количество переключающих контактов: 0 (не является основным контактом выключателя)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контакт сигнализации ГСИ, ГСИ(н) совместим исключительно с автоматическими выключателями серии SystemePact GM2. Устанавливается механически сбоку слева от корпуса выключателя - требует наличия соответствующего места на боковой поверхности устройства. Монтаж выполняется без инструментов: фиксируется за счет штанги взаимодействия с механизмом автомата. Для работы необходимо, чтобы сам автомат находился в положении “выкл” или “вкл”, так как контакт работает в режиме мгновенного действия и реагирует на изменение положения главных контактов.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов для вспомогательных контактов в аппаратуре низковольтного распределения. Применяется в цепях малой мощности до 0,3 А - не рассчитан на управление силовыми нагрузками. Соответствует классу изоляции и степени защиты, предусмотренным для внутренней сборки аппаратов серии SystemePact.

Преимущества

• Два независимых контакта НО позволяют использовать один модуль вместо двух отдельных - экономит место в щите
• Установка происходит одновременно с монтажом автомата - не требует доработки проводки после сборки
• Жесткая механическая связь с главными контактами гарантирует точную реакцию на любое состояние выключателя
• Винтовое подключение надежно удерживает провода даже при вибрациях

Ограничения применения

• Не для управления нагрузками выше 0,3 А - возможен оплавление контактов
• Работает только с выключателями Series SystemePact GM2; несовместим с другими сериями или брендами
• Не имеет собственной защиты от перегрузок или КЗ - служит лишь как передатчик сигнала
• Не допускается использование во взрывоопасных средах - отсутствуют специальные маркировки ATEX/IECEx

Примеры использования

• Подключение к PLC для отображения статуса “Автомат отключен” на HMI
• Активация светового сигнала или звуковой тревоги при сработавшей тепловой защите
• Формирование интерфейса “заблокировано” в системах безопасности - когда выключатель переведён вручную в положение OFF
• Логика последовательного запуска оборудования: следующий контур активируется только после замыкания контакта этого модуля

Практические советы

• Перед установкой проверьте наличие свободного места слева от автомата - контакт занимает около 8–10 мм глубины
• Используйте жилы сечением до 1,5 мм2 для винтовых зажимов - более толстые провода могут повредить контакт
• Обязательно отключите питание перед установкой или обслуживанием - хотя контакт работает в слаботочных цепях, он связан с высоковольтной частью автомата
• При использовании нескольких таких контактов на одном щите - пометьте каждый по номеру контакта (например, K1_NO_1, K1_NO_2) для удобства диагностики
• Не путайте этот модуль с основными контактами автомата - он не пропускает ток нагрузки, только сигнал
