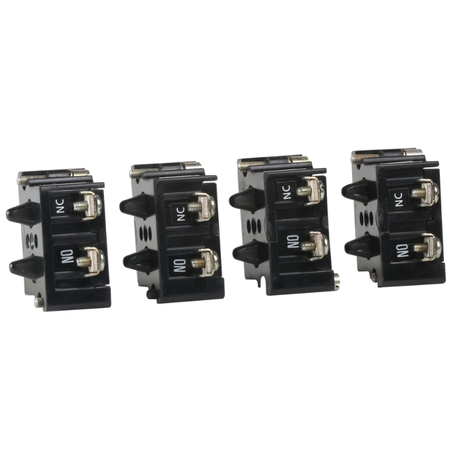

Контакты вспомогательные OptiSwitch DI-2-200~315A 1НО+1НЗ КЭАЗ (Курский электроаппаратный завод) 282720

Контакты вспомогательные 1NO+1NC OptiSwitch DI-2-200~315A от КэАЗ предназначены для передачи сигналов о состоянии главного коммутационного аппарата - например, рубильника - и устанавливаются фронтально на корпус устройства. Эти контакты позволяют интегрировать контроль положения в систему автоматизации без изменения основной силовой цепи.

Назначение и область применения

Контакты вспомогательные 1NO+1NC OptiSwitch DI-2-200~315A используются для передачи информации о положении главных контактов рубильников серии OptiSwitch DI с номинальным током 200–315 А. Они обеспечивают сигналы в системы управления, защиты или индикации: например, показывают, открыт ли рубильник или находится он в положении “включено”. Подходят для применения в распределительных щитах, на производствах с механическими приводами, на участках с необходимостью удалённого контроля состояния питания.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Общее количество переключающих контактов: 3 (1 NO + 1 NC + 1 общий контакт)
• Номинальный рабочий ток (I_e): 4 А
• Тип подключения: винтовые зажимы
• Способ монтажа: фронтальная установка
• Тип изделия: контакт вспомогательный

Совместимость и монтаж

Контакты вспомогательные 1NO+1NC OptiSwitch DI-2-200~315A совместимы исключительно с рубильниками серии OptiSwitch DI с номиналом 200–315 А. Установка выполняется фронтально - через специальный вырез на передней панели корпуса рубильника. Для подключения используется винтовой зажим; рекомендуется использовать провода сечением до 2,5 мм2. Монтаж возможен только при отключенном питании и после демонтирования декоративной крышки.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-5-1 для вспомогательных контактов. Применяется в соответствии с классом исполнения оборудования категории III. Не содержит материалов, запрещённых директивой RoHS.

Преимущества

• Увеличивает функциональность рубильника за счёт возможности внешнего контроля его положения
• Может использоваться для формирования сигналов тревоги, аварии или подтверждения операций в PLC-системах
• Стандартная комплектация позволяет заменить аналогичные элементы без доработки шасси
• Жесткая конструкция контактов снижает риск окисления и потери надёжности при частых переключениях

Ограничения применения

• Не для работы в цепях переменного тока выше 4 А - превышение нагрузки вызывает оплавление контактов
• Подходит только для рубильников OptiSwitch DI 200–315 A - несовместим с другими сериями КЭАЗ или продукцией других производителей
• Не рассчитан на работу во взрывоопасных средах - требуются дополнительные средства защиты при применении в опасных зонах
• Не допускается использование в качестве самостоятельного коммутирующего устройства - только как вспомогательный элемент

Примеры использования

• Сигнализация “рубильник включён” на пульте управления станком
• Логическая связь с реле времени: система ждёт подтверждения положения перед запуском двигателя
• Автоматическое отключение нагревателя при открывании рубильника
• Интеграция в SCADA-систему для отображения реального состояния энергообъекта

Практические советы

• Перед установкой проверьте соответствие модели контакта номеру вашего рубильника - модель должна точно совпадать с указанным диапазоном 200–315 А
• При затяжке винтов используйте отвертку с предельным моментом - избыточная сила деформирует пластиковые детали
• Рекомендовано контролировать состояние контактов каждые 6 месяцев при высоких циклах включения - особенно в условиях повышенной влажности
• Если требуется более одного набора контактов - можно установить два модуля рядом, они имеют одинаковый интерфейс монтажа
• Не путайте эти контакты с силовыми - они работают только в слаботочных цепях управления!
