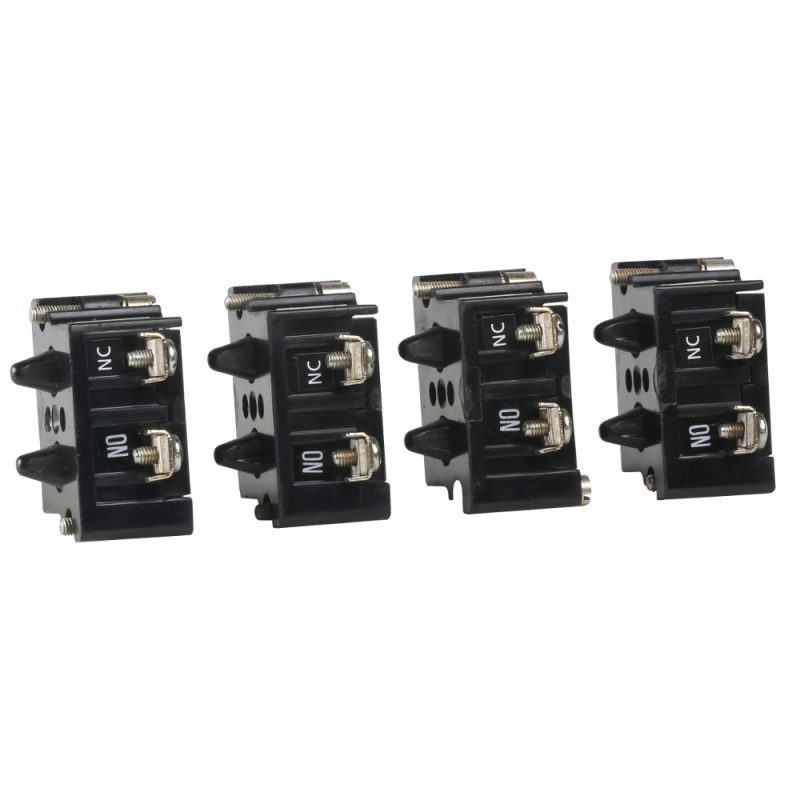

Контакты вспомогательные 1NO+1NC (1з+1р) OptiZwitch DI-3-400~800A (упаковка 4 шт.) - 282721 КЭАЗ

Контакты вспомогательные OptiSwitch DI-3-400~800A от КэАЗ предназначены для передачи сигналов о состоянии главного коммутационного аппарата - например, рубильника на 400–800 А. Эти контакты позволяют интегрировать устройство в системы управления, автоматизации и контроля, сохраняя надёжность даже при высоких нагрузках.

Назначение и область применения

Контакты вспомогательные OptiSwitch DI-3-400~800A используются совместно с рубильниками и выключателями серии OptiSwitch DI мощностью 400–800 А. Они передают информацию о положении главных контактов - замкнут или разомкнут - в систему управления, сигнализацию или логические контроллеры. Это позволяет удалённо отслеживать состояние оборудования без физического доступа к аппарату.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - один переключающий контакт
• Номинальный рабочий ток: 4 А - допустимая нагрузка для управляющих цепей постоянного/переменного тока
• Способ монтажа: фронтальный - устанавливается прямо на лицевую панель основного аппарата
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 2,5 мм2
• Тип изделия: комплект контактов - не самостоятельное устройство, а модуль для расширения функций рубильника
• Число переключателей неисправности: 2 - два механически связанных контакта, работающие одновременно

Совместимость и монтаж

Контакты вспомогательные OptiSwitch DI-3-400~800A совместимы исключительно с рубильниками серии OptiSwitch DI, имеющими соответствующий фронтальный посадочный участок. Установка выполняется после монтажа самого рубильника: контакты вставляются в специальное гнездо на передней панели и фиксируются защёлкой. Подключение проводов осуществляется через винтовые клеммы - предварительно зачистите жилы на 6–8 мм, затяните усилием 0,4–0,5 Нм, чтобы избежать пережима.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и международному стандарту IEC 60947-5-1. Применяется в цепях класса AC-15 (для управляемых нагрузок переменного тока) и DC-13 (для постоянного тока). Рабочее напряжение - до 690 В перемещенного и 250 В постоянного тока. Сертифицировано для работы в условиях промышленного освещения, без взрывоопасной среды.

Преимущества

• Механическая связь с главными контактами гарантирует точную передачу состояния - никакой задержки или ложных сигналов
• Устойчивость к вибрациям и перепадам температур благодаря прочной пластиковой рамке и металлическим контактным элементам
• Не требуют внешнего питания - работают purely механически, что снижает риск отказа
• Легко заменить без демонтажа всего рубильника - достаточно открыть крышку и вынуть модуль

Ограничения применения

• Не для прямого управления силовыми цепями - максимальный ток 4 А, недостаточно для двигателей или нагревателей
• Работает только с рубильниками OptiSwitch DI 400–800 A; несовместим с другими сериями КЭАЗ или продукцией других производителей
• Не рассчитан на работу во взрывоопасных зонах, в агрессивных химических средах или при частом пылевом воздействии выше IP54
• Не рекомендовано использовать в цепях с импульсными нагрузками свыше 1000 операций в час - возможен быстрый износ контактов

Примеры использования

• Подключение к ПЛК для отображения статуса “включен / выключен” на HMI-панели
• Сигнализация аварийного отключения в системе учёта энергоресурсов
• Блокировка запуска другого оборудования, пока рубильник находится в положении “выкл.”
• Автоматическое определение режима работы станка: работает / простои

Практические советы

• Перед установкой убедитесь, что рубильник полностью отключён и заблокирован - даже при отсутствии напряжения есть опасность механического срабатывания
• Выбирайте провода с медными жилами сечением 0,5–2,5 мм2 - более тонкие плохо держатся в винтовых клеммах, более толстые не войдут
• Обязательно пометьте провода, идущие к NO и NC контактам - путаница в них часто вызывает ошибки в программировании ПЛК
• Проверьте соответствие номера артикула 282721 и бренда КЭАЗ Optima - аналоги сторонних производителей не обеспечивают гарантированную совместимость
• При длительном использовании в местах с повышенной влажностью периодически осматривайте контакты на окисление - при необходимости протирайте спиртом
