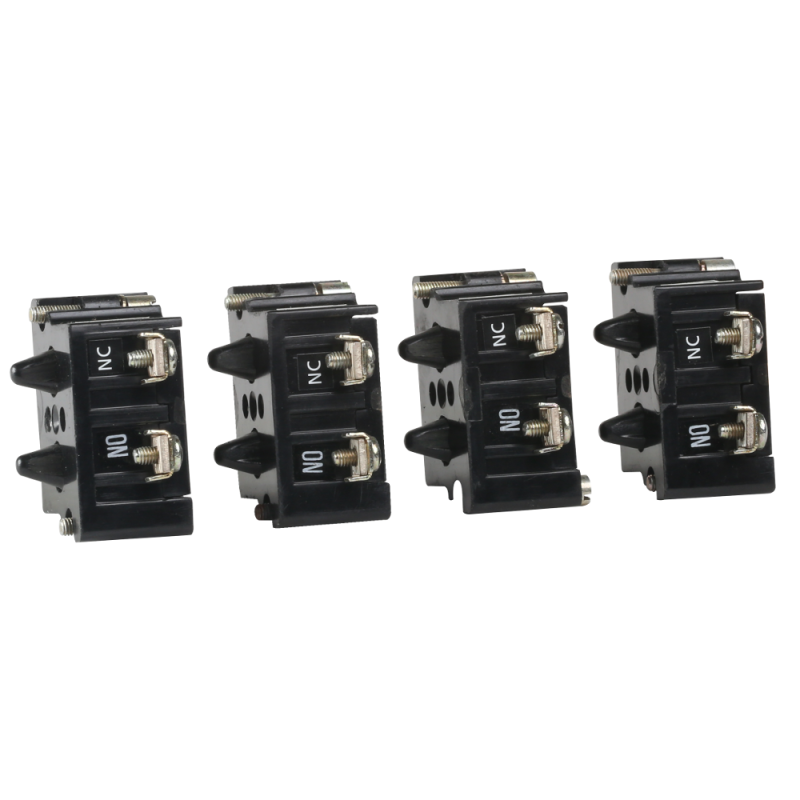

Контакты вспомогательные 1NO+1NC (1з+1р) OptiSwitch DI-L3-125A| 282718 | КЭАЗ

Контакты вспомогательные OptiSwitch DI-L3-125A от КэАЗ предназначены для передачи сигналов о состоянии главного коммутационного аппарата - например, рубильника на 125 А. Эти контакты позволяют управлять системой автоматизации, индикацией или безопасностью, не включаясь напрямую в силовую цепь.

Назначение и область применения

Контакты вспомогательные OptiSwitch DI-L3-125A используются для передачи информации о положении главного контактора или рубильника - включен/выключен. Они не рассчитаны на управление нагрузкой, а лишь формируют слабые сигналы для управления другими устройствами: кнопочных постов, реле времени, контроллеров PLC, световой сигнализации или системы безопасности.

Подходят для установки на рубильники серии OptiSwitch DI-L3-125A и аналогичные аппараты с фронтальным креплением. Часто применяются в промышленном оборудовании: станках, конвейерах, системах вентиляции, где требуется контроль состояния питания.

Технические характеристики

• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Общее количество переключающих контактов: 1 (переключающая пара НО+НЗ)
• Номинальный ток при переменном токе AC-15, 230 В: 4 А
• Тип контактов: вспомогательные (не силовые)
• Тип подключения: втычное (быстрое соединение через штыревые выводы)
• Способ монтажа: фронтальный (устанавливается спереди корпуса основного аппарата)

Совместимость и монтаж

Контакты OptiSwitch DI-L3-125A совместимы исключительно с рубильниками серии OptiSwitch DI-L3-125A, имеющими соответствующий фронтальный разъем для вспомогательных контактов. Установка происходит путём плотного введения контактного модуля до щелчка - никаких болтов или инструментов не требует.

Не подходят для других серий или брендов даже при внешнем сходстве. Перед заменой проверьте наличие гнезд на лицевой панели основного устройства.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 для вспомогательных контактов. Применяется в соответствии с правилами электробезопасности для оборудования класса защиты IP20 - не допускается использование во влажных, запылённых или взрывоопасных средах без дополнительной защиты корпуса.

Преимущества

• Удобство быстрой замены благодаря втычному подключению - инструментов
• Чёткая механическая связь с главным контактом - сигнал точно отражает реальное состояние рубильника
• Высокая надёжность за счёт исполнения от КЭАЗ - производитель с опытом более 70 лет
• Минимальное энергопотребление - идеальны для работы с чувствительными входами PLC

Ограничения применения

• Рассчитаны только на слаботочные цепи - максимальный ток 4 А при 230 В AC; нельзя использовать для управления двигателями или нагревателями
• Не работают с постоянным током выше 30 В DC - указаны только параметры для переменного тока
• Только фронтальная установка - невозможно смонтировать сбоку или сзади
• Не предназначены для самостоятельного использования - должны применяться только вместе с совместимым рубильником OptiSwitch DI-L3-125A

Примеры использования

• Сигнализация “вкл” / “выкл” на пульте управления станком
• Автоматическое отключение насоса при выключении питание через рубильник
• Передача сигнала в PLC для учёта времени работы оборудования
• Логическая интерлокировка: предотвращение запуска второго механизма пока первый не отключён

Практические советы

• Проверяйте соответствие номера изделия - OptiSwitch DI-L3-125A с артикулом 282718 - чтобы избежать неверной комплектации
• При сборке убедитесь, что контактный модуль полностью вставлен - частично установленный элемент может давать ложные сигналы
• Не используйте эти контакты вместо силовых - они не рассчитаны на большие токи и могут расплавиться при перегрузке
• Для длительной службы рекомендовано периодически осматривать контакты на окисление - особенно в условиях повышенной влажности
• Если нужен другой набор контактов (например, два НО), выбирайте другие модели серии OptiSwitch - этот вариант имеет жестко заданную конфигурацию 1НО+1НЗ
