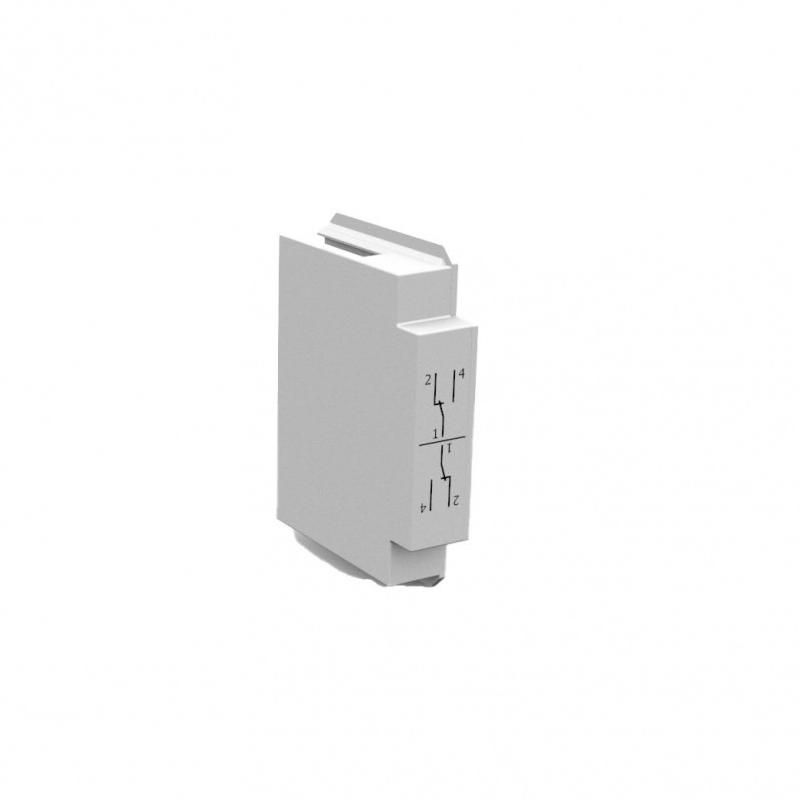

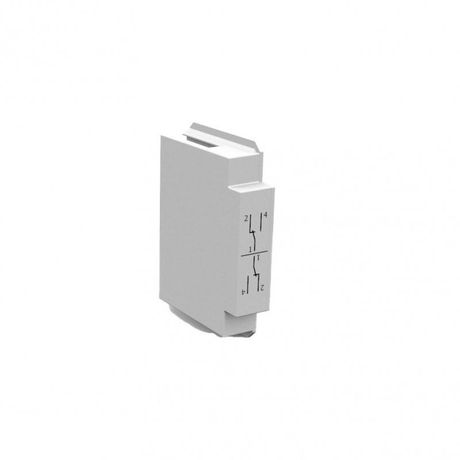

Контакт вспомогательный OptiSwitch DI-16-125 | 332094 КЭАЗ

Контакт вспомогательный OptiSwitch DI-16-125 - это элемент управления, предназначенный для передачи сигналов состояния контакторов и реле в цепи автоматизации. Бренд Кэаз предлагает этот продукт как надежную составляющую для промышленного и бытового оборудования, где важен точный контроль работы. Артикул 332094 соответствует сертифицированному решению от Курского электроаппаратного завода.

Назначение и область применения

Контакт вспомогательный OptiSwitch DI-16-125 предназначен для передачи информации о состоянии основного коммутационного устройства - например, включён ли контактор или реле. Он не переключает нагрузку, а лишь формирует сигнал для системы управления, индикации или аварийной блокировки. Применяется в паре с силовыми аппаратами: электродвигателями, насосами, компрессорами, конвейерами, системами вентиляции. Подходит как для промышленных установок, так и для сложного бытового оборудования с автоматическим управлением.

Технические характеристики

• Рабочее напряжение: до 690 В - допустимо использование в сетях переменного и постоянного тока;
• Номинальный ток: 125 А - способен выдерживать длительную работу при максимальном значении тока в цепи управления;
• Количество контактов: один нормально замкнутый (НЗ) и один нормально открытый (НО) - обеспечивают гибкий вариант сигнализации;
• Общее число сигнальных контактов: два - позволяют одновременно контролировать два состояния (например, “включен” и “выключен”) без внешних модулей;
• Подключение: втычное - легко фиксируется в специальные гнезда контакторов без инструментов;
• Монтаж: частично интегрируемый - устанавливается прямо на корпус контактора, занимает минимум места;
• Степень защиты: IP00 - не защищен от пыли и воды; требует установки внутри закрытых щитов или корпусов;
• Гарантия: 60 месяцев - подтверждает высокую износостойкость материала и сборки;
• Силовые полюса: отсутствуют - не рассчитан на коммутацию мощных нагрузок.

Совместимость и монтаж

OptiSwitch DI-16-125 совместим с большинством контакторов серии DIL, DII, EK и другими изделиями КЭАЗ, имеющими стандартизированные посадочные гнезда. Для других брендов проверьте соответствие геометрии и шага контактов. Монтаж выполняется путём плотного введения штекера в гнездо на боковой поверхности контактора - звуковое щелчок указывает на правильную фиксацию. Убедитесь, что контактор находится в обесточенном состоянии перед установкой. После монтажа проверьте механическую прочность соединения и целостность проводов в цепи управления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для низковольтных коммутационных аппаратов. Отсутствие степени защиты IP00 означает, что применение вне герметичных корпусов запрещено - риск поражения током и повреждения контактов повышен. Все материалы проходят тестирование на термическую стойкость и электрическую износостойкость в условиях многократных операций включения/отключения.

Преимущества

• Высокая надёжность благодаря качественной медной основе и серебросодержащим покрытиям контактов;
• Удобство монтажа - втычное соединение исключает необходимость пайки или болтовых креплений;
• Два типа контактов в одном модуле - экономят место и снижают количество деталей в схеме;
• Долгий срок службы - гарантия 5 лет подтверждает стабильность работы даже при частых циклах;
• Совместимость с широким спектром контакторов КЭAZ - упрощает сервис и ремонт.

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP00 не предусматривает внешнюю защиту;
• Не предназначен для коммутации силовых цепей - только для цепей управления (до 125 А);
• Требует наличия подходящего гнезда на контакторе - не универсален для всех моделей сторонних производителей;
• Не рекомендован для установки на открытом воздухе или в распределительных щитах без крышек.

Примеры использования

• На станках ЧПУ - для отправки сигнала “двигатель работает” в PLC;
• В системах водоснабжения - чтобы определить, включился ли насос после команды старта;
• В воздушных компрессорах - для активации предупредительной световой индикации;
• В конвейерных линиях - для блокировки следующего этапа, пока текущий механизм не включится.

Практические советы

• Перед установкой всегда сверьте модель контактора с каталогом КЭАЗ - не все модели поддерживают втычные вспомогательные контакты;
• Проверяйте наличие свободного гнезда на контакторе - некоторые версии уже имеют встроенные контакты;
• При использовании в цепях с импульсными нагрузками (например, с сенсорами) используйте RC-фильтр или TVS-диод для защиты контактов;
• Не затягивайте провода слишком сильно - втычные контакты чувствительны к механическому усилию;
• Для обслуживания достаточно просто вынуть контакт - он не требует демонтажа всего контактора.
