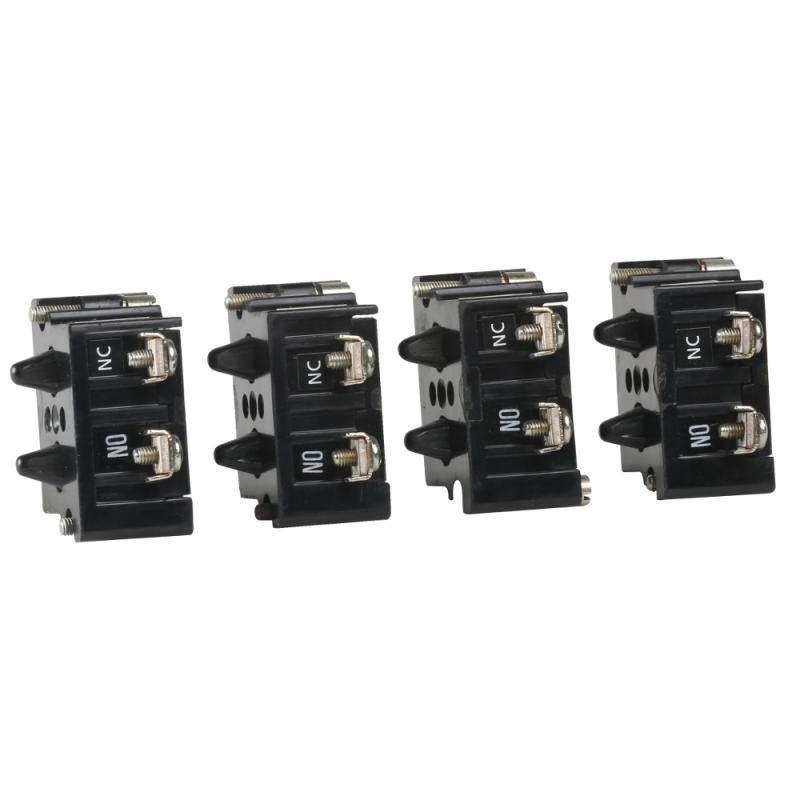

Контакты вспомогательные 2NO+2NC (2з+2р) OptiSwitch DI-L2-63A| 282724 | КЭАЗ

Контакты вспомогательные 2НО+2НЗ OptiSwitch DI-L2-63A от КЭАЗ предназначены для передачи сигналов о состоянии главного коммутационного аппарата - например, рубильника на 63 А. Эти контакты позволяют интегрировать устройство в системы управления, автоматизации и сигнализации без изменения основной силовой цепи.

Назначение и область применения

Контакты вспомогательные OptiSwitch DI-L2-63A используются для передачи информации о положении главного контакта рубильника: включено/выключено. Они не рассчитаны на управление нагрузкой, а лишь формируют слаботочные сигналы для контрольных цепей - например, для индикации состояния, работы PLC, реле времени или систем безопасности.

Подходят для установки на рубильники серии OptiSwitch DI с номинальным током до 63 А. Применяются в промышленных щитах, на станках, конвейерах, системах освещения и других объектах, где требуется удалённый контроль положения выключателя.

Технические характеристики

• Количество контактов: 4 (2 нормально замкнутых + 2 нормально разомкнутых)
• Номинальный рабочий ток (Ie): 4 А
• Тип подключения: втычное (быстрый монтаж без инструментов)
• Способ монтажа: фронтальная установка на корпус рубильника
• Тип изделия: контакт вспомогательный

Втычное соединение означает, что контакты просто вставляются в специальные гнёзда на боковой поверхности рубильника - никаких проводов или клемм не требуются. Номинальный ток 4 А достаточен для питания светодиодов, реле малой мощности, входов контроллеров и аналогичных слаботочных устройств.

Совместимость и монтаж

Контакты вспомогательные OptiSwitch DI-L2-63A совместимы исключительно с рубильниками серии OptiSwitch DI, имеющими соответствующие разъёмы для вспомогательных контактов. Установка выполняется фронтально - контакты вводятся в пазы на лицевой стороне рубильника до характерного щелчка. После этого они механически связаны с движением главных контактов и работают синхронно.

Не подходят для моделей других серий, даже если внешний вид кажется схожим. Перед монтажом убедитесь, что ваш рубильник имеет маркировку “DI” и указанную в документации возможность установки вспомогательных контактов.

Преимущества

• Мгновенная интеграция: не требует прокладки проводов - всё через втычное соединение
• Высокая надёжность: механическая связь с главными контактами исключает сбои из-за плохого контакта
• Удобство обслуживания: можно заменить без демонтажа рубильника - достаточно вынуть и вставить новый
• Чёткое разделение функций: слаботочные сигналы отделены от силовой цепи, снижена вероятность помех

Ограничения применения

• Не предназначены для коммутации нагрузки выше 4 А - нельзя использовать для управления двигателями, нагревателями или светильниками большой мощности
• Работают только с рубильниками OptiSwitch DI - несовместимы с другими брендами или сериями
• Не защищены от внешних воздействий: не следует устанавливать вне герметичных шкафов
• Не рекомендованы для частых операций более 500 раз в час - возможен быстрый износ контактов

Примеры использования

• Индикация включения рубильника на пульте управления через LED-индикатор
• Передача сигнала “рубильник включен” в ПЛК для запуска технологического процесса
• Автоматическое отключение другого оборудования при отключении главного рубильника
• Сигнализация аварийного отключения в системе учёта и мониторинга

Практические советы

• Проверьте тип рубильника перед покупкой: контакты OptiSwitch DI-L2-63A работают только с изделиями серии OptiSwitch DI, а не с любыми КЭАЗ-рубильниками
• При замене контактов всегда отключите питание - хотя они слаботочные, риск поражения есть при работе рядом с силовыми цепями
• Не используйте эти контакты для подключения к высокочастотным или импульсным цепям - возможны ложные срабатывания
• Если нужна большая группа контактов - можно установить несколько таких модулей одновременно, если позволяет место на корпусе рубильника
• Артикул 282724 - это точный номер для заказа; при наличии нескольких комплектов проверяйте соответствие серии OptiSwitch DI
