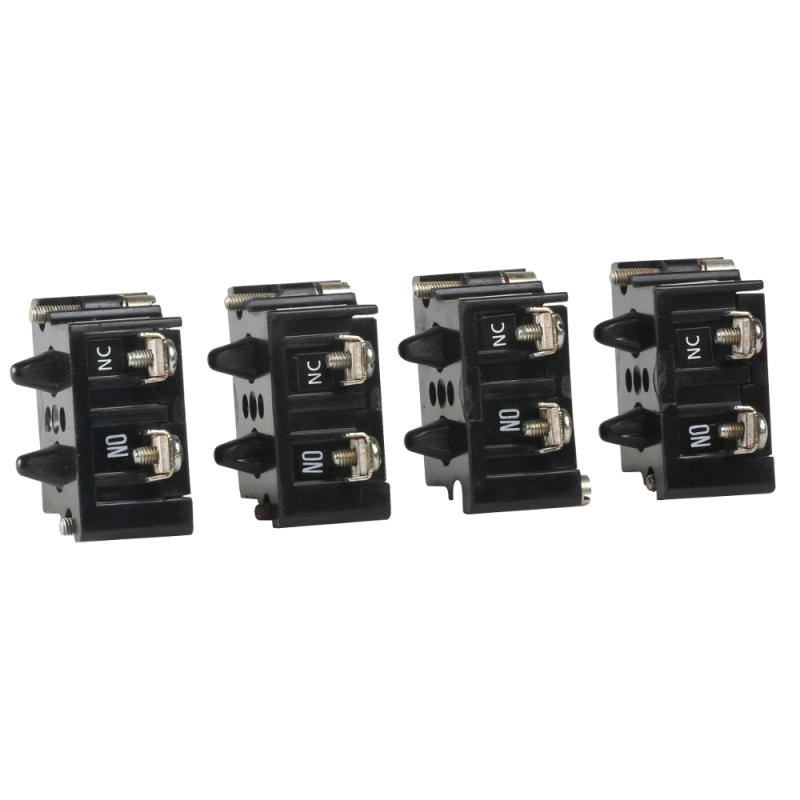

Контакты вспомогательные 2NO+2NC (2з+2р) OptiSwitch DI-2-200~315A| 282727 | КЭАЗ

Контакты вспомогательные OptiSwitch DI-2-200~315A от КэАЗ предназначены для передачи сигналов о состоянии главного коммутационного аппарата - например, рубильника на 200–315 А. Эти контакты позволяют управлять системой автоматизации, контролировать положение выключателя и реализовать безопасную интерлокацию без изменения основной силовой цепи.

Назначение и область применения

Контакты вспомогательные OptiSwitch DI-2-200~315A используются для передачи информации о положении главного контакта рубильника в системы управления, аварийной сигнализации или логические контуры. Они не рассчитаны на управление мощными нагрузками - только на слаботочные цепи контроля и защиты.

Подходят для установки на рубильники серии OptiSwitch DI с номинальным током 200–315 А. Применяются в промышленном оборудовании: станках, конвейерах, распределительных щитах, где требуется визуальный или автоматический контроль состояния питания.

Технические характеристики

• Общее количество контактов: 4 (2 нормально открытых + 2 нормально закрытых)
• Номинальный рабочий ток: 4 А
• Тип подключения: винтовые зажимы
• Способ монтажа: фронтальная установка
• Тип изделия: контакт вспомогательный

Каждый из четырёх контактов работает параллельно с главным контактом рубильника: когда тот замыкается, НО контакты замыкаются, а НЗ - размыкаются, и наоборот. Это позволяет одновременно получать два противоположных сигнала для надёжной диагностики.

Совместимость и монтаж

Устанавливаются исключительно на рубильники OptiSwitch DI с током 200–315 А. Совместимость проверена производителем - механическая связь между контактом и механизмом рубильника гарантирована.

Монтаж выполняется фронтальным способом: устройство вставляется в специальное гнездо на лицевой панели рубильника до характерного щелчка. Подключение проводов - через винтовые зажимы. Для доступа к клеммам не требуются демонтажные работы - достаточно открыть крышку корпуса.

Не совместим с другими сериями рубильников, даже аналогичными по току - отличаются формой и глубиной посадочных мест.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ISO 9001. Произведено на заводе КэАЗ, который имеет сертификаты качества для промышленного оборудования.

Рабочий ток 4 А гарантирует безопасную работу в цепях управления, не вызывает нагрева или залипания контактов при типовых нагрузках PLC, реле и индикаторов.

Преимущества

• Чёткое разделение на 2НО/2НЗ - даёт возможность использовать один модуль вместо двух, экономя место в шкафу
• Жестко связан с механизмом рубильника - исключает сбои из-за люфта или некорректной установки
• Винтовое подключение - удобно для многожильных и одножильных проводов, не требует специнструментов
• Высокая долговечность - контакты выполнены из сплавов с высокой износостойкостью

Ограничения применения

• Не для коммутации силовых цепей выше 4 А - возможен сваривание контактов и выход из строя
• Не допускается использование вне температурного диапазона, указанного для рубильника OptiSwitch DI (обычно –25…+60 C)
• Не рекомендовано применение во взрывоопасных средах - отсутствует взрывозащита
• Не подлежит ремонту - при отказе заменяется полностью

Примеры использования

• Сигнализация “рубильник включен” через индикацию на панели оператора
• Автоматическое отключение насоса, если рубильник разомкнут - предотвращает холостую работу
• Логическая блокировка запуска другого оборудования пока основной рубильник находится в OFF-положении
• Передача сигнала в SCADA-систему для удалённого мониторинга состояния сети

Практические советы

• Выбирая этот комплект контактов, убедитесь, что ваш рубильник именно из серии OptiSwitch DI - другие модели не подходят
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов
• Проверьте направление движения контактов: при переводе рубильника в ON, НО должны замыкаться, а НЗ - размыкаться; если наоборот - возможно неверная сборка
• Не затягивайте винты слишком сильно - можно повредить пластиковую колодку
• При необходимости замены - отключите питание всей цепи, так как контакты находятся рядом с токоведущими частями рубильника
