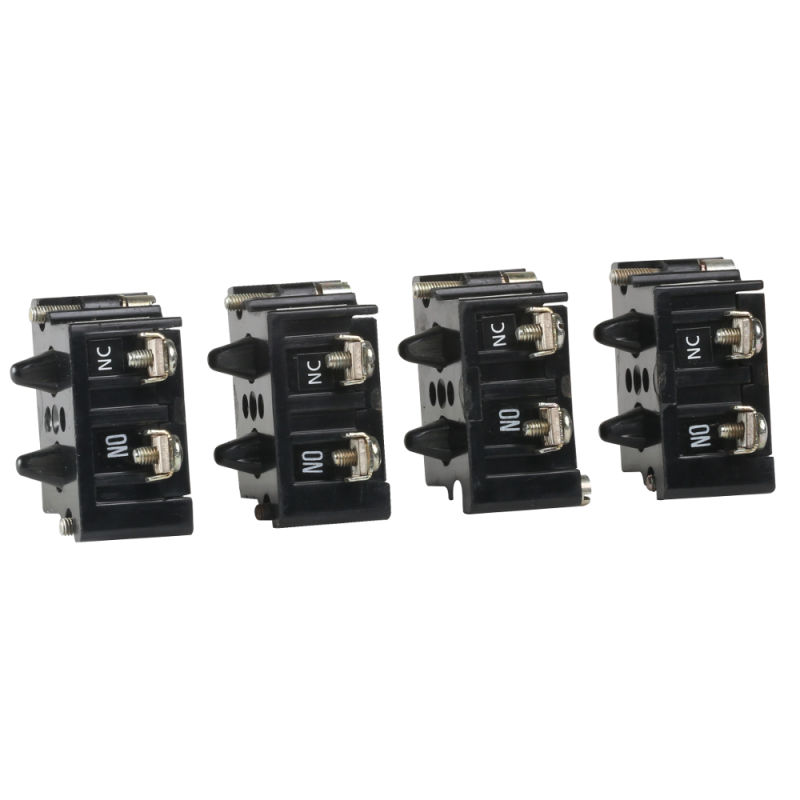

Контакты вспомогательные 2NO+2NC (2з+2р) OptiSwitch DI-4,5,6-1000~3150A| 282729 | КЭАЗ

Контакты вспомогательные OptiSwitch DI-4.5.6-1000~3150A от КЭАЗ предназначены для передачи сигналов о состоянии главных контактов рубильников большой мощности. Эти контакты позволяют интегрировать механическую позицию рубильника в систему управления, не требуя внешних датчиков.

Назначение и область применения

Контакты вспомогательные OptiSwitch DI-4.5.6-1000~3150A используются совместно с рубильниками серии OptiSwitch DI с номинальным током 1000–3150 А. Они передают информацию о положении главного контакта — включено/выключено — в системы автоматизации, пульты управления или световые индикаторы. Применяются там, где важно знать реальное состояние коммутационного аппарата: на производстве, в энергообъектах, на транспорте, в системах бесперебойного питания.

Технические характеристики

• Общее количество контактов: 4 (2 нормально замкнутых + 2 нормально разомкнутых)
• Номинальный рабочий ток (Ie): 4 А
• Тип подключения: винтовые зажимы
• Способ монтажа: фронтальная установка
• Тип изделия: контакт вспомогательный

Совместимость и монтаж

Контакты вспомогательные OptiSwitch DI-4.5.6-1000~3150A устанавливаются исключительно на рубильники серии OptiSwitch DI с током 1000–3150 А. Монтаж выполняется фронтальным способом — через специальный вырез на лицевой панели корпуса рубильника. Подключение проводов осуществляется винтовыми зажимами. Для надёжности рекомендуется использовать провода сечением до 2,5 мм². Убедитесь, что рубильник полностью отключен перед установкой контактов.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для силовой аппаратуры. Работает в условиях, допустимых для устройств класса IP20. Не предназначен для работы во взрывоопасных средах или при наличии агрессивных газов.

Преимущества

• Чёткая механическая связь с главными контактами рубильника — сигнал точно отражает фактическое положение
• Увеличивает функциональность системы за счёт возможности аварийной сигнализации и интерлоков
• Не требует внешнего питания — работает как пассивный элемент
• Высокая долговечность благодаря качественным материалам и проверенной конструкции КЭАЗ

Ограничения применения

• Подходит только для рубильников OptiSwitch DI с током 1000–3150 А — несовместим с другими моделями
• Максимальный рабочий ток 4 А — нельзя использовать для управления нагрузками выше этого значения
• Не рассчитан на частые операции включения/отключения — применяется только для сигнализации, а не для коммутации
• Не имеет защиты от бросков напряжения — при работе с чувствительной электроникой требуется дополнительная защита

Примеры использования

• Сигнализация “рубильник включён” на пульте управления станком
• Автоматическое блокирование доступа к оборудованию при включённом рубильнике
• Передача состояния в PLC для логического контроля технологической линии
• Индикация положения рубильника на щите распределения электроэнергии

Практические советы

• Проверьте соответствие модели рубильника и контактов — OptiSwitch DI-4.5.6-1000~3150A работает только с определёнными сериями
• При подключении используйте изолированные наконечники на проводах — это предотвращает ослабление контакта при вибрации
• Не затягивайте винты слишком сильно — можно повредить пластиковую часть корпуса
• Рекомендуется помечать провода, подключённые к НО и НЗ контактам — это ускоряет диагностику и обслуживание
• Если нужна более высокая степень защиты — выбирайте другие решения; эти контакты не герметичны
