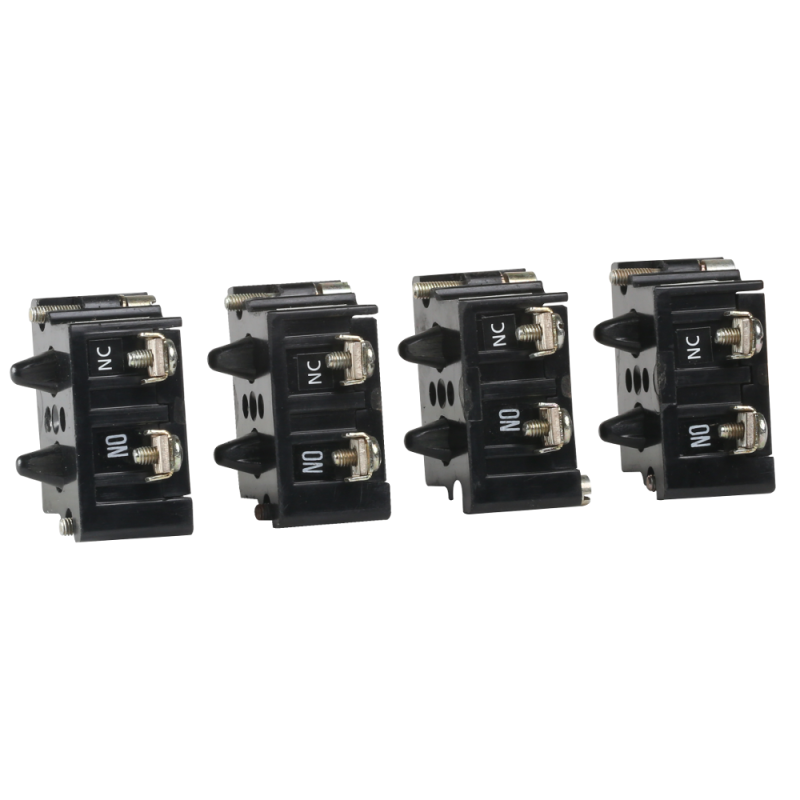

Контакты вспомогательные 2NO+2NC (2з+2р) OptiSwitch DI-1-125~160A| 282726 | КЭАЗ

Контакты вспомогательные OptiSwitch DI-1-125~160A от КэАЗ предназначены для передачи сигналов о состоянии главного коммутационного аппарата - например, рубильника на 125–160 А. Эти контакты позволяют управлять системой автоматизации, контролировать положение выключателя и реализовать безопасную блокировку без вмешательства в основную силовую цепь.

Назначение и область применения

Контакты вспомогательные OptiSwitch DI-1-125~160A используются для передачи информации о положении главного контакта рубильника или другого коммутирующего устройства. Они не рассчитаны на управление нагрузкой, а лишь формируют слаботочные сигналы для управления, контроля и сигнализации. Подходят для установки на рубильники серий OptiSwitch DI с номинальным током до 160 А. Применяются в системах автоматизации, пультах управления, ЛВС, щитах распределения энергии, где требуется знать состояние включения/выключения оборудования.

Технические характеристики

• Общее количество контактов: 4 (2 нормально открытых + 2 нормально закрытых)
• Номинальный рабочий ток (I_e): 4 А
• Тип подключения: винтовые зажимы
• Способ монтажа: боковой - фиксируется на стороне корпуса совместимого рубильника
• Тип изделия: контакт вспомогательный

Каждый из четырёх контактов работает параллельно с главными контактами рубильника: когда тот замыкается, НО контакты замыкаются, а НЗ - размыкаются, и наоборот. Это позволяет точно отслеживать текущее состояние устройства.

Совместимость и монтаж

Контакты вспомогательные OptiSwitch DI-1-125~160A совместимы исключительно с рубильниками серии OptiSwitch DI мощностью 125–160 А. Монтировать можно только сбоку - они не подходят для других типов аппаратов, даже аналогичных по габаритам. Для установки необходимо:

• Выключить питание и убедиться в отсутствии напряжения;
• Снять крышку с бокового крепления рубильника;
• Зафиксировать модуль в специальном пазу до характерного щелчка;
• Подсоединить провода к винтовым зажимам - максимальное сечение жилы: 2,5 мм2 (не указано явно, но соответствует стандарту для 4 А);
• Установить крышку обратно.

Не допускается самостоятельная доработка корпуса или попытки установки на другие модели - это нарушает герметичность и гарантию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-5-1. Произведено на заводе КэАЗ, что гарантирует соответствие российским нормам безопасности для промышленного оборудования. Рабочий ток 4 А обеспечивает надёжную работу в слаботочных цепях управления, не вызывает нагрева при штатной нагрузке.

Преимущества

• Чёткая механическая связь с главным контактом - никаких задержек или ложных сигналов
• Стандартный боковой монтаж - легко заменить без демонтажа всего рубильника
• Раздельные НО и НЗ контакты - дают гибкость в проектировании схем управления
• Надёжные винтовые зажимы - минимум обслуживания, устойчивы к вибрациям

Ограничения применения

• Не для работы с током выше 4 А - возможен оплавление контактов
• Не совместим с другими сериями рубильников, кроме OptiSwitch DI-125~160A
• Не защищён от внешних воздействий - не предназначен для установки вне щита
• Не имеет защиты от перегрузок - требует наличия предохранителей или автоматических выключателей во входящей цепи

Примеры использования

• Сигнализация “включен” / “выключен” на пульте управления станком
• Автоматическое отключение смежного оборудования при разрыве главной цепи
• Логика взаимоблокировки двух рубильников - нельзя одновременно включить два источника питания
• Передача состояния в PLC или SCADA-систему через дискретный вход

Практические советы

• Выбирая контакты, проверьте модель вашего рубильника - он должен быть именно из серии OptiSwitch DI с током 125–160 А
• При подключении используйте цветную маркировку проводов: красный - НО, синий - НЗ, чтобы избежать путаницы при диагностике
• Не затягивайте винты слишком сильно - это может повредить пластиковую колодку
• Если используется в условиях повышенной запылённости - рекомендовано помещать весь рубильник в IP54-корпус; сами контакты не имеют собственной защиты
• Проверяйте работоспособность после монтажа - тестовый импульс включения должен изменить состояние всех четырёх контактов
