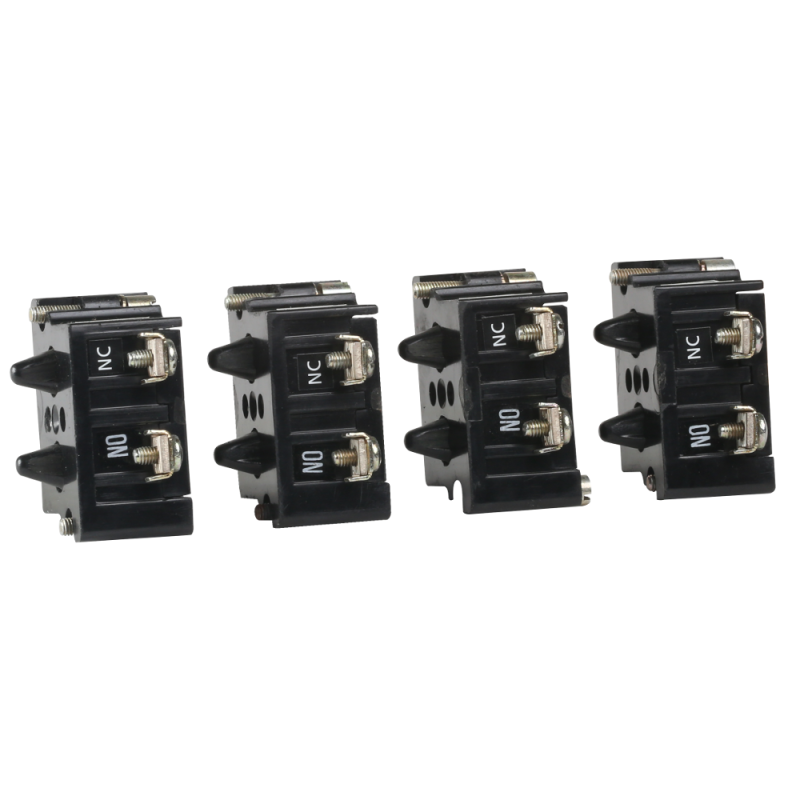

Контакты вспомогательные 2NO+2NC (2з+2р) OptiSwitch DI-L1-25~40A| 282723 | КЭАЗ

Контакты вспомогательные OptiSwitch DI-L1-25~40A от КЭАЗ предназначены для передачи сигналов о состоянии главной цепи рубильника. Эти контакты устанавливаются на устройство и позволяют интегрировать информацию о положении выключателя в систему управления, не требуя дополнительных датчиков.

Назначение и область применения

Контакты вспомогательные OptiSwitch DI-L1-25~40A используются для передачи информации о положении главного контакта рубильника в системы автоматизации, панели управления или сигнализации. Они подходят для работы с рубильниками серии OptiSwitch DI с номинальным током 25–40 А. Применяются там, где необходимо контролировать состояние включения/выключения: например, в системах управления станками, конвейерами, распределительными щитами и автономными источниками питания.

Технические характеристики

• Количество контактов: 4 (2 нормально открытых + 2 нормально закрытых)
• Номинальный рабочий ток (Ie): 4 А
• Тип подключения: втычное (быстрый монтаж без инструментов)
• Способ монтажа: фронтальная установка на корпус рубильника
• Тип изделия: контакт вспомогательный

Втычное соединение позволяет легко заменить или установить контакты без отключения основной цепи. Номинальный ток 4 А достаточен для подключения реле, индикаторов, PLC-входов и других слаботочных устройств.

Совместимость и монтаж

Контакты вспомогательные OptiSwitch DI-L1-25~40A совместимы исключительно с рубильниками серии OptiSwitch DI с током 25–40 А. Установка выполняется фронтально - контакты вставляются в специальный разъём на лицевой панели рубильника до характерного щелчка. Подключение проводов осуществляется после установки через клеммы на самих контактах. Не совместимы с другими сериями или моделями от других производителей.

Преимущества

• Увеличивает функциональность рубильника за счёт передачи состояния в систему управления
• Втычное соединение снижает время монтажа и исключает ошибки при подключении
• Чёткая механическая связь между главным контактом и вспомогательными - надёжная передача сигнала
• Интеграция с существующими решениями OptiSwitch DI без необходимости доработки шкафа

Ограничения применения

• Не предназначены для коммутации силовых цепей - максимальный ток 4 А, нельзя использовать для управления двигателями или нагревателями
• Работают только с рубильниками OptiSwitch DI 25–40 А; несовместимы с другими типами аппаратов
• Не рассчитаны на частые операции вручную - предназначены для передачи сигнала, а не для многократного переключения
• Не имеют защиты от внешних воздействий - должны устанавливаться внутри закрытых щитов

Примеры использования

• Подключение к входу ПЛК для отображения состояния “включен” / “выключен” на HMI-панели
• Сигнализация положения рубильника через лампы индикации на пульте управления
• Блокировка запуска оборудования, если рубильник находится в положении “выкл.”
• Автоматическое определение отказа в работе при отсутствии сигнала от НЗ или НО контактов

Практические советы

• Перед установкой проверьте соответствие модели рубильника - контакты OptiSwitch DI-L1-25~40A работают только с устройствами из серии OptiSwitch DI, имеющими соответствующий разъём
• При подключении к PLC используйте изолированные провода сечением 0,5–1,5 мм2 - слишком толстые провода затруднят фиксацию в клеммах
• Не применяйте эти контакты в качестве самостоятельного выключателя - они не рассчитаны на нагрузку выше 4 А
• При обслуживании рубильника можно заменить контакты без демонтажа всего аппарата - достаточно отсоединить провода и вынуть втычной модуль
• Обязательно убедитесь, что вспомогательные контакты установлены до подачи напряжения - попытки вставить их под напряжением недопустимы
