Контактор 18А 36В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21913DEK DEKraft APC

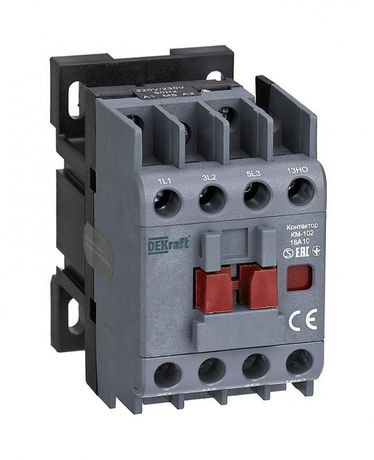

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения электрических цепей с током до 18 А, управляемое сигналом 36 В переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где требуется надёжная коммутация двигателей и других нагрузок.

Назначение и область применения

Контактор КМ-102 предназначен для частого включения и выключения электрических цепей с активной или индуктивной нагрузкой. Основное применение - запуск и останов асинхронных электродвигателей мощностью до 7,5 кВт, а также управление нагревательными элементами, насосами, вентиляторами и другим оборудованием в системах автоматизации.

Работает в сетях переменного тока до 690 В. Управление осуществляется через катушку 36 В AC - что делает его совместимым со слаботочными управляющими цепями, например, от PLC, реле времени или кнопочных постов.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 18 А (по классу AC3 - для управления двигателями)
• Напряжение катушки управления: 36 В переменного тока
• Количество главных контактов: 3 (все нормально-открытые)
• Дополнительные контакты: 1 нормально-открытый (НО) + 1 нормально-закрытый (НЗ)
• Номинальная мощность двигателя: 7,5 кВт
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: крепление на DIN-рейку 35 мм
• Гарантия: 3 года
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: силовые клеммы рассчитаны на провода до 10 мм2, управляющие - до 2,5 мм2. Монтаж не требует специальных инструментов - достаточно отвертки.

Управляющая катушка работает только при напряжении 36 В AC. Применение постоянного тока, более высокого или низкого напряжения повредит катушку. Дополнительные контакты (1НО+1НЗ) можно использовать для сигнализации состояния (например, “двигатель в работе” или “остановлен”) или для блокировок в схемах управления.

Безопасность и стандарты

Контактор соответствует требованиям к безопасности для устройств коммутации в промышленных системах. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяйте в условиях повышенной влажности, пыли или агрессивной среды без внешней защиты.

Не имеет встроенной тепловой защиты - для защиты двигателя необходимо использовать отдельный тепловое реле.

Преимущества

• Высокая механическая износостойкость - рассчитан на частые включения/выключения
• Чёткое разделение силовых и вспомогательных контактов - снижает риск помех
• Удобный монтаж на DIN-рейку - позволяет компактно собирать шкафы управления
• Наличие двух типов дополнительных контактов (НО и НЗ) - гибкость в проектировании схем управления
• Долгий гарантийный срок - 36 месяцев

Ограничения применения

• Не подходит для работы в условиях влажности, пыли, химических паров - IP20 недостаточно для таких сред
• Не является реверсивным - нельзя использовать для изменения направления вращения двигателя без внешнего переключения
• Не имеет встроенного теплового реле - обязательна установка отдельного устройства защиты двигателя
• Катушка управления требует точного напряжения 36 В AC - использование 24 В или 220 В вызовет выход из строя
• Не рекомендован для коммутации сверхтоков выше 18 А - даже кратковременно

Примеры использования

• Автоматический пуск вентилятора в HVAC-системе по сигналу термостата
• Управление насосом в системе водоснабжения через контроллер PLC
• Включение конвейера на производстве с помощью кнопочного поста
• Система аварийного отключения станка - контакт НЗ используется для размыкания цепи питания при срабатывании датчика

Практические советы

• Проверьте соответствие напряжения катушки 36 В AC перед подключением - неверное питание приведёт к отказу или перегоранию катушки
• При использовании в шкафу управления - предусмотрите вентиляцию, чтобы избежать перегрева при длительной работе
• Для защиты от скачков напряжения в сети используйте RC-цепочки или варисторы на входе катушки
• При замене старого контактора - проверьте посадочные размеры и расположение клемм: КМ-102 совместим с большинством аналогов на DIN-рейке
• Дополнительные контакты удобно использовать для создания самоблокировки - например, чтобы двигатель продолжал работать после отпускания кнопки “Пуск”
