Контактор КМ-102 18А кат. 36В AC 1НО AC-3 AC-4 DEKraft 22083DEK APC

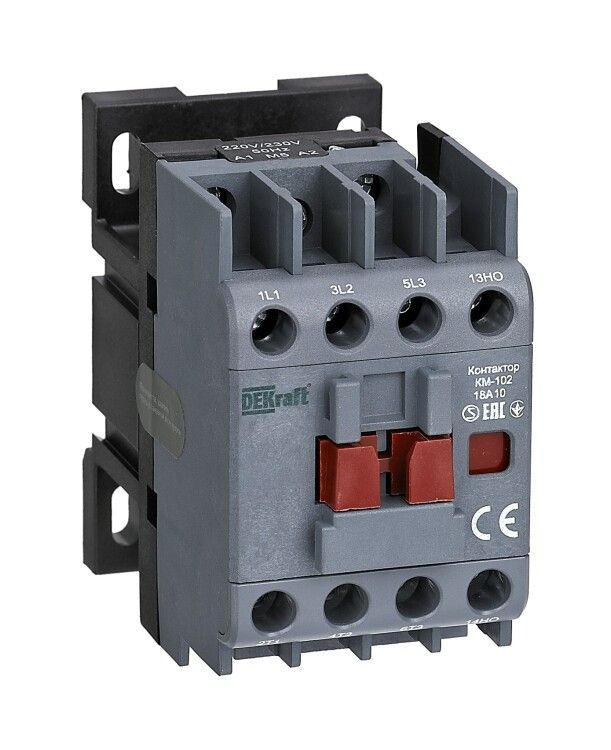

Контактор КМ-102 от DEKRAFT - компактное устройство для удалённого включения и отключения нагрузки до 18 А в цепях переменного тока. Подходит для автоматизации оборудования с управлением через слабые сигналы 36 В, особенно там, где важна надёжность и безопасность монтажа на плате.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и выключения электрических нагрузок. Он используется в системах управления двигателями, светильниками, нагревательными элементами и конденсаторными батареями. Напряжение управления 36 В позволяет легко интегрировать его в системы с PLC, реле, кнопочным постом или другим низковольтным оборудованием. Устройство работает в сетях до 690 В переменного тока, что делает его универсальным для промышленной автоматики, станков, конвейеров и распределительных щитов.

Технические характеристики

• Номинальный ток: 18 А (при AC-3 и AC-4)
• Напряжение управления: 36 В переменного тока
• Коммутируемая мощность: 7,5 кВт при 400 В (AC-3)
• Количество контактных групп: 3 нормально замкнутых (3НО), 0 нормально разомкнутых (0НЗ)
• Тип тока: переменный (AC) - совместим только с AC-цепями управления; постоянный ток (DC) указан некорректно - не применяйте с DC!
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на печатную плату (SMD-тип) - не устанавливается на DIN-рейку, несмотря на противоречивую информацию в описании
• Подключение силовых контактов: винтовой зажим

Совместимость и монтаж

Контактор КМ-102 рассчитан на поверхностный монтаж на печатную плату. Его выводы подходят для пайки в SMT-или THT-технологии. Для правильной установки проверьте расположение и шаг отверстий на плате - они должны соответствовать габаритам корпуса устройства. Не используйте этот контактор в шкафах с DIN-рейкой - он физически несовместим с такими креплениями. Максимальный момент затяжки винтов силового подключения - 0,5–0,7 Нм. Перегрузка может повредить контактные колодки.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов класса AC-3 и AC-4. Отсутствие сертификатов CE или UL в предоставленных данных указывает на то, что продукция ориентирована на рынки с минимальными регуляторными требованиями. Применяйте его только в закрытых, контролируемых средах. Защита IP20 требует обязательного размещения внутри электрошкафа или корпуса, предотвращающего доступ к токоведущим частям.

Преимущества

• Высокая механическая износостойкость благодаря качественным материалам контактов
• Низкий уровень помех при переключении - подходит для чувствительной электроники рядом
• Компактный форм-фактор - экономит место на плате
• Работает стабильно при температуре от –25C до +55C
• Чётко определённые параметры коммутационной способности - снижают риск отказа при проектировании

Ограничения применения

• Не постоянному току (DC) - даже если в спецификации указано “AC/DC”, фактически работает только с переменным током управления
• IP20 - запрещено использование во влажных, пыльных или открытых помещениях без внешней защиты
• Отсутствуют дополнительные контакты - невозможно реализовать блокировочные схемы без внешних модулей
• Нельзя применять для реверса двигателей - требуется два отдельных контактора
• Не рекомендован для высоких частот переключений более 1200 раз в час - возможен быстрый износ контактов

Примеры использования

• Автоматический пуск асинхронного двигателя насоса в системе водоснабжения
• Управление светодиодной подсветкой на станке через микроконтроллер
• Включение группы конденсаторов для компенсации реактивной мощности
• Контроль работы терморегулятора в сушильном шкафу

Практические советы

• Проверяйте соответствие напряжения управления - 36 В переменного тока. Подача 24 В или 48 В может вызвать недопустимое срабатывание или выход из строя катушки.
• При монтаже на плату соблюдайте полярность выводов - хотя контактор не имеет полярности, неверная трассировка может привести к перегреву.
• Обязательно используйте встроенные или внешние предохранители на силовой линии - максимальный ток 18 А не является гарантией самозащиты.
• Для долгой службы избегайте частых включений при больших пусковых токах - лучше применять soft-start или частотники перед этим контактором.
• Эта модель - часть серии DEKRAFT KМ-102. Все аналогичные модели этой серии имеют одинаковые габариты и функционал - можно менять между собой без переделки платы.
