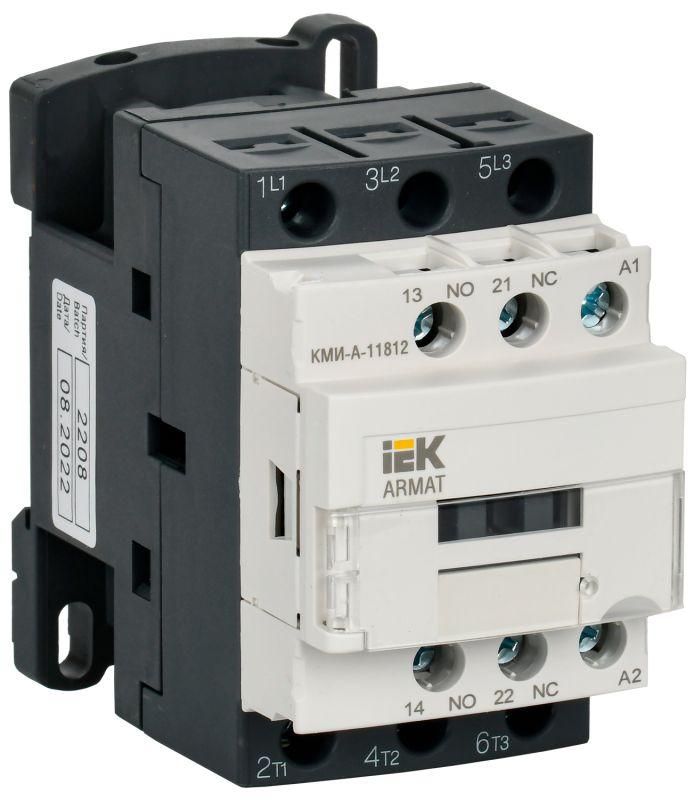

Контактор КМИ-А-11812 LC1D 18А кат. 36В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-018-036-11

Контактор IEK КМИ-А-11812 LC1D 18А предназначен для удалённого включения и отключения трёхфазной нагрузки, особенно электродвигателей, через управляющую цепь на 36 В переменного тока. Модель совмещает надёжную коммутацию, DIN-монтаж и долгий срок службы - идеальна для автоматических систем в промышленности.

Назначение и область применения

Контактор IEK КМИ-А-11812 LC1D 18А используется для дистанционного управления трёхфазными нагрузками. Его основная задача - запуск и остановка асинхронных двигателей с короткозамкнутым ротором, таких как насосы, вентиляторы, компрессоры и конвейеры. Также применяется для переключения светильников, тепловых элементов и других индуктивных устройств. Часто встречается в системах автоматического ввода резерва (АВР), где требуется быстрое и надёжное переключение.

Технические характеристики

• Номинальное напряжение катушки: 36 В переменного тока (AC)
• Номинальный ток главных контактов: 18 А
• Число полюсов: 3
• Коммутируемая мощность: 7,5 кВт при AC-3
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Род тока: Переменный (AC)
• Исполнение: Нереверсивное - управление одним направлением работы
• Способ монтажа: На DIN-рейку или монтажную плату
• Подключение: Винтовые зажимы
• Срок службы: До 15 лет при штатных условиях эксплуатации

Совместимость и монтаж

Контактор IEK КМИ-А-11812 LC1D 18А легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защёлкнуть корпус - никаких болтов не требует. Подключить провода можно через винтовые клеммы: они рассчитаны на медные жилы сечением до 2,5 мм2. Управление осуществляется через катушку 36 В AC - её необходимо подключить параллельно кнопкам или реле управления. Главные силовые контакты выдерживают ток до 18 А, что позволяет использовать контактный аппарат с двигателями мощностью до 7,5 кВт.

Безопасность и стандарты

Контактор IEK КМИ-А-11812 LC1D 18А соответствует требованиям ГОСТ Р 50030.4.1-2012, который полностью гармонизирован с международным стандартом IEC 60947-4-1:2009. Это гарантирует соответствие уровня изоляции, механической прочности и безопасности при работе в промышленных средах. Серия КМИ-А прошла сертификацию в рамках системы ЕАС, допущена к применению в России и странах ЕАЭС.

Преимущества

• Устойчивость к скачкам напряжения благодаря оптимизированной катушке 36 В - меньше ложных срабатываний
• Гибкий способ монтажа: работает как на рейке, так и на плите - удобно для сборки щитов любой сложности
• Наличие одного НО и одного НЗ контакта даёт возможность реализовать базовую логику управления без внешних реле
• Высокая механическая износостойкость - обеспечивает работу более 1 млн операций
• Долгий срок службы (до 15 лет) снижает затраты на обслуживание

Ограничения применения

• Не постоянный ток - катушка и контакты рассчитаны исключительно на переменный ток (AC)
• Напряжение управления строго 36 В AC; использование другого значения (например, 24 В или 220 В) вызовет выход из строя
• Не рекомендован для частого пуска сверхмощных двигателей (>7,5 кВт) - возможен перегрев и преждевременный износ контактов
• Отсутствует встроенная защита от перегрузки - обязательно нужен тепловое реле или автоматический выключатель в цепи
• Не имеет защиты IP - не предназначен для установки во влажных или пыльных местах без дополнительного кожуха

Примеры использования

• Автоматизация насосной станции: включение/выключение насоса по сигналу от датчика давления
• Управление вентиляцией в промышленном помещении: работа по расписанию через PLC
• Система АВР: переключение нагрузки с основного на резервный источник
• Линии производства: запуск конвейера после проверки наличия детали
• Обогревательные печи: регулирование температуры путём включения/отключения ТЭНа

Практические советы

• Выбирая этот контактный аппарат, убедитесь, что ваша управляющая цепь действительно выдаёт 36 В AC - используйте тестер перед подключением
• При монтаже на DIN-рейку следите, чтобы он плотно защёлкнулся - слабый контакт может вызвать грязь и перегрев
• Силовые провода лучше зачищать на 8–10 мм, хорошо затягивать винты - плохой контакт повредит контакты даже при номинальном токе
• Для длительной работы с двигателями добавьте тепловое реле (например, LR2-D18) рядом - это продлит жизнь контактору
• Если система будет работать в условиях высокой влажности, поместите КМИ-А-11812 LC1D 18А внутрь герметичного бокса класса IP54+
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление или подгорание требует замены или зачистки
