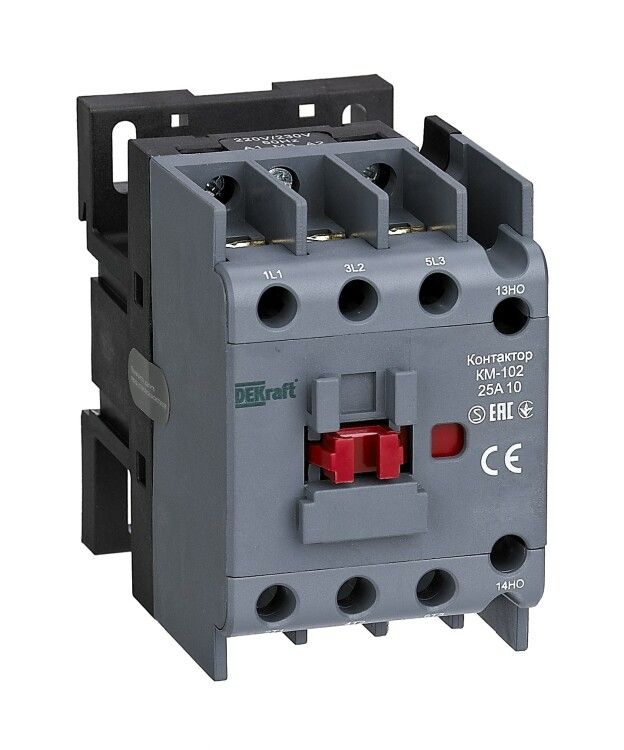

Контактор КМ-102 25А кат. 110В AC 1НЗ AC-3 AC-4 DEKraft 22096DEK APC

Контактор КМ-102 от DEKRAFT предназначен для частых включений и отключений нагрузок переменного тока - таких как двигатели, световые сети и конденсаторные батареи. Модель рассчитана на работу с управлением 110 В переменного тока, имеет три главных силовых контакта и один дополнительный нормально замкнутый контакт. Артикул 22096dek обеспечивает совместимость с типичными системами автоматизации на базе DIN-рейки.

Назначение и область применения

Контактор КМ-102 используется для удалённого управления электрооборудованием: запуск и останов асинхронных двигателей, коммутация освещения, включение/выключение компенсирующих конденсаторных батарей. Подходит для работы в распределительных щитах, на производствах, в системах автоматического контроля. Применяется там, где требуется надёжная механическая коммутация при высокой частоте операций.

Технические характеристики

• Напряжение управления: 110 В переменного тока (AC); также работает при постоянном токе DC
• Номинальный ток: 25 А - максимальный рабочий ток через главные контакты
• Коммутируемая мощность:
  • до 11 кВт при классе AC-3 (пуски и остановы асинхронных двигателей)
  • до 4 кВт при классе AC-4 (реверсы и точечные остановы двигателей)
• Число контактов: 3 нормально открытых (НО) + 1 нормально замкнутый (НЗ)
• Тип тока: переменный (AC) и постоянный (DC) - для цепи управления
• Исполнение: нереверсивное - не предусматривает функцию изменения направления вращения двигателя
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли
• Способ монтажа: устанавливается на стандартную DIN-рейку шириной 35 мм
• Подключение силовых проводов: винтовые зажимы - требует затяжки отверткой

Совместимость и монтаж

Контактор КМ-102 монтируется на DIN-рейку типа TS35. Для подключения силовых цепей используются винтовые клеммы - рекомендуется использовать жилы сечением до 6 мм2. Управляющая катушка питается от внешнего источника 110 В AC/DC; её можно подключить к кнопкам, термореле, контроллерам PLC. Дополнительный контакт НЗ (нормально замкнутый) удобен для сигнализации состояния «выключен» или создания взаимоблокировок в схемах безопасности.

Безопасность и стандарты

Произведён согласно требованиям IEC 60947-4-1. Отвечает нормам для оборудования категории III по перегрузкам. Защита IP20 предотвращает доступ к токоведущим частям при обычной эксплуатации, однако не гарантирует защиту от влаги или пыли в условиях повышенной загрязнённости - для таких сред следует применять корпуса с более высокой степенью защиты.

Преимущества

• Устойчив к импульсным нагрузкам благодаря прочному механизму контактов
• Работает как при переменном, так и при постоянном токе управления - гибкость в проектировании схем
• Высокая долговечность: способен выдерживать десятки тысяч циклов включения/отключения
• Лёгкий монтаж на DIN-рейку - позволяет быстро заменить устройство без демонтажа всей системы
• Явное разделение между силовыми и вспомогательными контактами снижает риск помех

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или химически активной средой из-за степени защиты IP20
• Не предназначен для реверса двигателей - для этого нужны два контактора или специальные устройства
• Не подходит для нагрузок выше 25 А - превышение вызывает перегрев и выход из строя
• Не используйте для постоянных токов свыше 110 В в цепи управления - возможна потеря герметизации контактов

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой через сигнал от датчика уровня
• Включение группы LED-фонарей после закрытия двери
• Отключение конденсаторной батареи при аварии в сети
• Сигнализация «остановлен» через НЗ-контакт в пульте управления

Практические советы

• Обязательно проверьте соответствие напряжения катушки (110 В) вашему источнику управления - неверное напряжение повредит катушку
• При использовании в схемах с частыми включениями следите за температурой окружающей среды - не выше +40 C
• Затягивайте винтовые клеммы усилием 0,8–1,0 Нм - недостаточно плотно - окисление, слишком сильно - трещины в пластике
• Для увеличения срока службы избегайте частых пусков под нагрузкой - лучше использовать мягкое пусковое оборудование
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной работе - особенно при наличии индуктивных нагрузок
