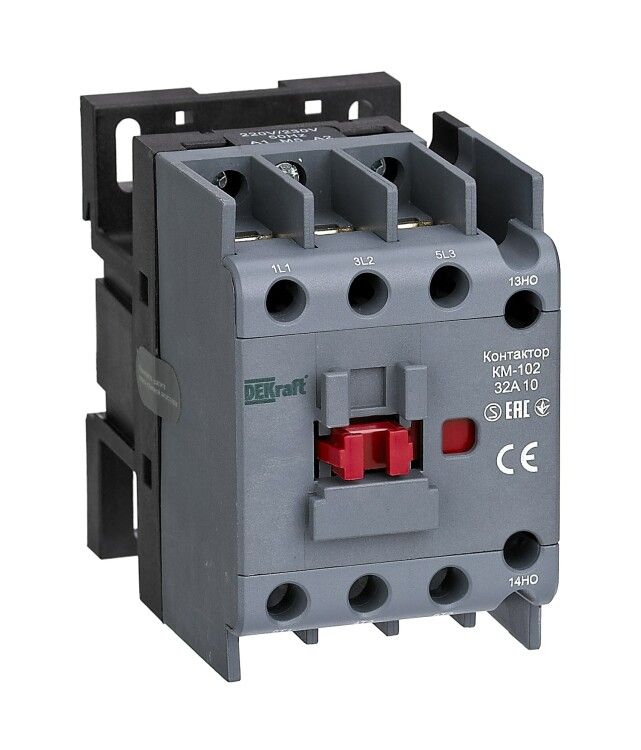

Контактор КМ-102 32А кат. 36В AC 1НЗ AC-3 AC-4 DEKraft 22300DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузки с током до 32 А, предназначенное для работы в системах управления с питанием 36 В. Подходит для монтажа на DIN-рейку и применяется в автоматике промышленного оборудования.

Назначение и область применения

Контактор КМ-102 используется для коммутации силовых цепей переменного тока: запуск и останов асинхронных двигателей, управление осветительными нагрузками, переключение конденсаторных батарей. Работает в сетях до 690 В. Управление осуществляется через слаботочную цепь 36 В - это позволяет использовать его совместно с PLC, реле, кнопками и другими контроллерами низкого напряжения.

Технические характеристики

• Номинальный ток: 32 А (при AC-3 и AC-4)
• Напряжение управления: 36 В переменного тока (AC)
• Коммутируемая мощность: 15 кВт (AC-3), 5,4 кВт (AC-4)
• Количество контактов: 3 нормально-open (НО) + 1 нормально-closed (НЗ)
• Тип тока: переменный (AC) - постоянный (DC) не поддерживается
• Исполнение: нереверсивное - не предназначен для переключения направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовой цепи: винтовые зажимы
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые клеммы - рекомендуется затягивать их моментом, соответствующим сечению жилы (до 10 мм2). Управляющая катушка рассчитана только на 36 В переменного тока; подключение к постоянному току или другому напряжению вызовет выход из строя. Монтаж на плату невозможен - указанная в характеристиках “монтажная плата” является ошибкой, реальный способ - DIN-рейка.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1. Защита IP20 предотвращает доступ к токоведущим элементам прибора, но не обеспечивает герметичность. Для работы в условиях повышенной запылённости требуется внешняя защитная оболочка или корпус. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных сред.

Преимущества

• Устойчивая работа при высоких пусковых токах - подходит для двигателей с частыми включениями
• Чёткая коммутация благодаря качественным контактам и механике
• Наличие одного НЗ-контакта позволяет реализовать функции сигнализации или блокировки
• Совместим с большинством стандартных реле управления 36 В

Ограничения применения

• Не работает от постоянного тока - даже 36 В DC повредят катушку
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с пылевыми выбросами без дополнительной защиты
• Нельзя использовать для реверса двигателей - нет пары контактов для переключения фаз
• Максимальная частота включений ограничена - не более 1200 раз в час при AC-3

Примеры использования

• Автоматизация станков: включение/выключение шпинделя по сигналу от ПЛК
• Системы вентиляции: управление вентиляторами по температуре
• Освещение производственных помещений: групповое включение светильников
• Кондиционирование: коммутация компрессора в системах HVAC

Практические советы

• Выбирайте сечение провода не более 10 мм2 - большие жилы плохо фиксируются в винтовых клеммах
• Подключите контрольную лампу к НЗ-контакту, чтобы визуально отслеживать состояние контактора
• Проверьте соответствие напряжения управления: даже 48 В вместо 36 В приведёт к перегреву катушки
• При использовании в цепях с емкостной нагрузкой (конденсаторы) соблюдайте интервал между включениями - минимум 1 минута
• Контактор КМ-102 от DEKraft - надёжный вариант для бюджетных решений, но не заменяет промышленные модели с IP65 и реверсом
