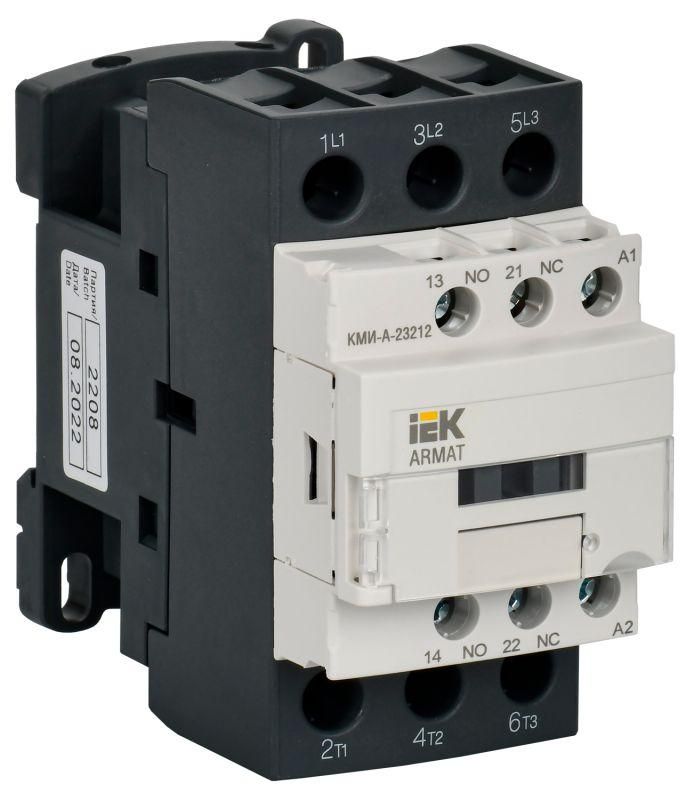

Контактор КМИ-А-23212 LC1D 32А кат. 24В AC 1НО+1НЗ AC-3 IEK AR-ACC-21-032-024-11

Контактор КМИ-А-23212 LC1D 32А катушка 24В AC 1НО+1НЗ AC-3 от IEK предназначен для удалённого включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Этот контактный аппарат из серии ARMAT обеспечивает надёжную коммутацию при работе на DIN-рейке и совместим со стандартными системами автоматизации.

Назначение и область применения

Контактор КМИ-А-23212 LC1D 32А катушка 24В AC 1НО+1НЗ AC-3 используется для управления мощными электрическими нагрузками через слабые управляющие сигналы. Его основная задача - безопасно запускать и останавливать трёхфазные асинхронные двигатели с короткозамкнутым ротором, а также переключать другие устройства: вентиляторы, насосы, печи, световые сети и системы АВР.

Технические характеристики

• Номинальный ток: 32 А - способен выдерживать постоянную нагрузку до этого значения при классе использования AC-3 (пуск и остановка двигателей).
• Напряжение питания катушки: 24 В переменного тока - позволяет использовать устройство в низковольтных цепях управления, что повышает безопасность обслуживания.
• Число полюсов: 3 - управляет всеми фазами трёхфазной сети одновременно.
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - подходят для реализации базовой логики управления, сигнализации состояния или блокировок.
• Род тока: переменный (AC) - работает исключительно в сетях с переменным током, не постоянным током.
• Исполнение: нереверсивное - не предусматривает изменение направления вращения ; требуется внешний реверсивный контур при необходимости.
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации.

Совместимость и монтаж

Контактор КМИ-А-23212 LC1D 32А катушка 24В AC 1НО+1НЗ AC-3 монтируется на стандартную DIN-рейку шириной 35 мм. Также возможно крепление на монтажную плату - удобно для сборки распределительных щитов или компактных модульных решений. Подключение силовых проводов осуществляется зажимами на верхних и нижних клеммах. Управляющая катушка подключается к двум выводам на передней панели - полярность не важна, так как питание переменное.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009), что гарантирует соответствие европейским и российским нормам безопасности, долговечности и испытаний на механическую и электрическую износостойкость. Серия ARMAT прошла сертификацию для применения в промышленных условиях.

Преимущества

• Высокая надёжность коммутации благодаря качественным материалам контактов и герметичному корпусу.
• Устойчивость к колебаниям напряжения на катушке +-10%, что снижает риск ложных срабатываний.
• Легкий доступ к контактам для диагностики и замены без демонтажа всего аппарата.
• Подходящий уровень защиты IP20 - достаточен для внутреннего монтажа в закрытых шкафах.

Ограничения применения

• Не применяется для постоянного тока - использование на DC вызывает быстрый износ контактов и выход из строя.
• Не имеет функции реверса - требует внешнего оборудования для изменения направления работы двигателя.
• Не рекомендован для частых включений более 600 раз в час - высокая частота срабатывания сокращает срок службы контактов.
• Не защищён от попадания воды или пыли - нельзя устанавливать вне помещений без дополнительной защиты.

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня.
• Управление вентиляцией в промышленном цеху через PLC с выходом 24 В AC.
• Включение тепловых печей в режиме автономной работы после завершения цикла.
• Переключение рабочего и резервного питания в системах АВР при отказе основной линии.

Практические советы

• Выбирая этот контактатор, проверьте, чтобы ваша управляющая цепь действительно выдаёт именно 24 В AC - недостаточное напряжение приведёт к некритическому срабатыванию или зависанию.
• Для защиты от скачков напряжения используйте RC-цепочки или TVS-диоды параллельно катушке - особенно важно при наличии больших индуктивных нагрузок рядом.
• При монтаже на DIN-рейку следите, чтобы контакт был плотно зафиксирован - плохой контакт увеличивает температуру и снижает срок службы.
• Обязательно учтите посадочные габариты - хотя он стандартизирован, некоторые старые шкафы имеют ограниченное свободное место вокруг контакторов.
• Для контроля состояния можно подключить индикатор к нормальному закрытому контакту - он покажет, когда контактор находится в выключенном состоянии.
