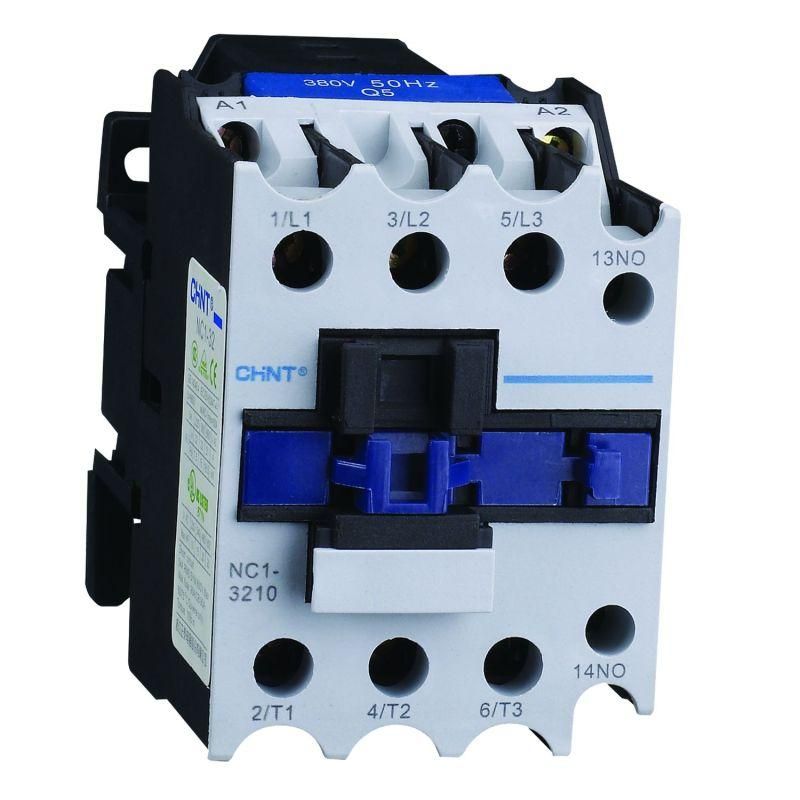

Контактор NC1-3210 32А 24В/АС3 1НО 50Гц (R) | 222057 CHINT

Контактор NC1-3210 32А с катушкой на 24 В переменного тока предназначен для частого включения и отключения электродвигателей и другого промышленного оборудования. Модель из серии NC1 от бренда CHINT (артикул 222057) обеспечивает надёжную коммутацию нагрузки до 32 А и соответствует требованиям AC-3.

Назначение и область применения

Контактор NC1-3210 используется для удалённого управления трёхфазными электродвигателями, насосами, компрессорами, конвейерами и другими устройствами с активной или индуктивной нагрузкой. Подходит для систем автоматизации, где требуется частое включение/выключение - например, на производственных линиях, в системах вентиляции или водоснабжения. Может работать в составе магнитных пускателей, особенно когда сочетается с тепловыми реле для защиты от перегрузок.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 32 А (при AC-3)
• Номинальная мощность: 15 кВт (для трёхфазного двигателя 380 В)
• Напряжение катушки управления: 24 В AC
• Частота: 50 Гц
• Количество главных контактов: 3 (нормально замкнутых - нет, все - нормально разомкнутые)
• Количество вспомогательных контактов: 1 нормально открытый (1 НО)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NC1-3210 монтируется на DIN-рейку 35 мм. Для подключения силовых проводов используются винтовые зажимы - допустимо подключать медные жилы сечением до 10 мм2. Управляющая катушка 24 В AC требует стабильного источника питания; рекомендуется использовать фильтры или стабилизаторы при нестабильной сети. Вспомогательный контакт 1 НО подходит для сигнализации состояния (например, “двигатель работает”) или для блокировочных цепей. Серия NC1 поддерживает установку дополнительных модулей: блоков задержки, реверса, расширения контактов - они крепятся механически на передней панели.

Безопасность и стандарты

Контактор NC1-3210 соответствует международным стандартам IEC 60947-4-1 для контакторов класса AC-3. Обеспечивает безопасную работу при температуре от -5 C до +40 C. Конструкция исключает самопроизвольное включение - при потере напряжения на катушке контакты остаются разомкнутыми. Соответствует требованиям безопасности для промышленного оборудования.

Преимущества

• Высокая долговечность: рассчитан на более чем 1 млн операций включения/отключения
• Устойчив к скачкам напряжения благодаря оптимизированной катушке 24 В AC
• Лёгкая интеграция в системы автоматизации через дополнительные модули
• Широкая совместимость с тепловыми реле и другими элементами серии NC1
• Экономичное энергопотребление катушки - всего около 1,5 Вт при работе

Ограничения применения

• Не предназначена для работы с постоянным током - использование на DC повредит катушку
• Не подходит для коммутации емкостных нагрузок (например, больших конденсаторных банков)
• Максимальная частота включения - до 600 раз в час; при более высокой частоте требуется охлаждение или выбор модели с повышенной износостойкостью
• Не имеет встроенной защиты от перегрузки - обязательно используйте внешнее тепловое реле
• Работает только при температуре выше -5 C - в холодных помещениях нужна предварительная прогрева или утепление шкафа

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматическое включение конвейера на пищевом производстве
• Компонент магнитного пускателя типа “звезда-треугольник” для плавного запуска двигателя
• Сигнализация включения в системе контроля технологического процесса через вспомогательный контакт 1 НО

Практические советы

• При монтаже проверьте соответствие сечения провода и зажима - перегрузка вызывает нагрев и выход из строя
• Используйте защитные крышки или корпуса IP54, если контактор установлен в условиях пыли или влаги
• Для длительной работы с частыми включениями (более 300 раз/час) выбирайте модель с увеличенным ресурсом или добавьте радиатор
• Проверяйте напряжение на катушке перед первым включением - даже 10 % перенапряжения снижают срок службы
• Заменяйте контактор NC1-3210 при появлении подгоревших контактов, хрипов при включении или затруднённом срабатывании - это признак износа
