Контактор 32А 24В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21924DEK DEKraft APC

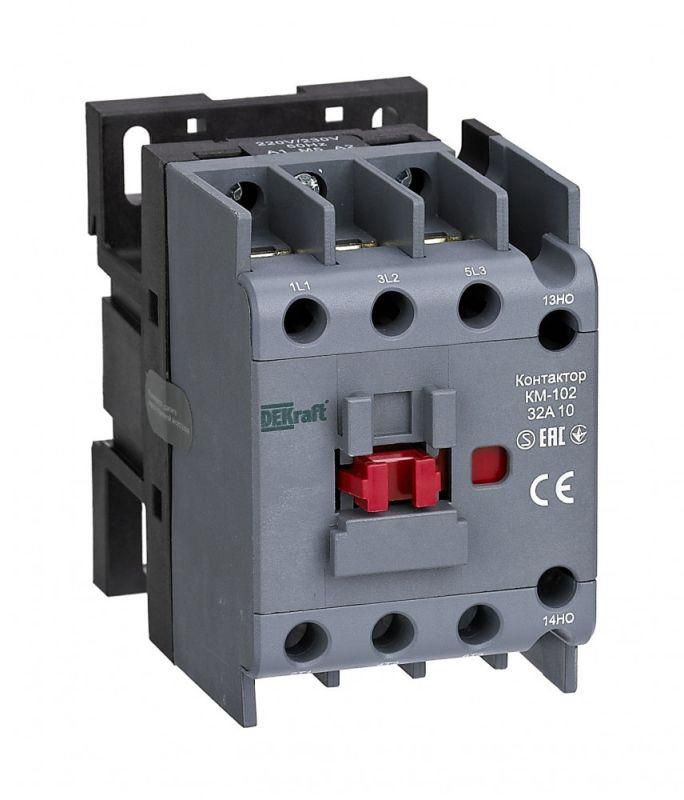

Контактор КМ-102 от DEKraft - устройство для удалённого включения и выключения электрических нагрузок, таких как двигатели и нагревательные элементы, с управлением через слабые сигналы 24 В переменного тока. Подходит для монтажа на DIN-рейку и применяется в автоматических системах промышленного оборудования.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения нагрузок до 32 А в цепях переменного тока. Он обеспечивает безопасную коммутацию силовых цепей при помощи слабого управляющего сигнала 24 В AC. Применяется в системах управления станков, насосов, вентиляторов, конвейеров и других механизмов с асинхронными двигателями мощностью до 15 кВт.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 32 А (класс АС3 - для управления асинхронными двигателями)
• Напряжение управления: 24 В переменного тока
• Число главных контактов: 3 полюса
• Дополнительные контакты: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Номинальная мощность двигателя: 15 кВт
• Максимальное рабочее напряжение: до 690 В AC
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Способ монтажа: крепление на стандартную DIN-рейку 35 мм
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 совместим со всеми типами DIN-реек по стандарту EN 60715. Устанавливается легко - фиксируется защёлкой на рейке без инструментов. Для подключения управляющей катушки используйте провода сечением до 2,5 мм2. Главные силовые контакты рассчитаны на провода до 10 мм2. Обязательно проверьте соответствие напряжения катушки - 24 В AC - перед подключением. Не подключайте постоянный ток - контактор не работает от DC.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от пыли и влаги - не предназначен для открытых площадок или сырых помещений. Гарантийный срок составляет 36 месяцев при соблюдении условий эксплуатации.

Преимущества

• Управление высокой мощностью (до 15 кВт) через низковольтный сигнал 24 В - повышает безопасность оператора
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления, включая блокировки и индикацию состояния
• Фиксация на DIN-рейке ускоряет сборку шкафов и упрощает замену
• Работает надёжно при частых включениях - рассчитан на механический ресурс более 1 млн циклов

Ограничения применения

• Не использовать во влажных, запылённых или взрывоопасных средах - степень защиты IP20 недостаточна
• Не применять для постоянного тока - катушка рассчитана только на 24 В AC
• Не рекомендован для нагрузок выше 32 А или мощности свыше 15 кВт - возможен перегрев и выход из строя
• Не подлежит ремонту - при отказе требуется замена всего устройства

Примеры использования

• Автоматический пуск и останов асинхронного двигателя насосной станции через PLC с выходом 24 В AC
• Управление нагревательным элементом в термокамере с помощью температурного контроллера
• Логическая блокировка работы двух механизмов - один НЗ контакт используется для отключения второго устройства при активации первого
• Индикация состояния включения через внешний световой индикатор, подключённый к НО контакту

Практические советы

• При проектировании схемы учтите, что дополнительные контакты находятся внутри корпуса - они не доступны для внешнего подключения после установки
• Для долгой службы избегайте частых скачков напряжения на катушке - используйте RC-цепочки или фильтры, если источник питания нестабильный
• Проверяйте зажимы силовых контактов через 6–12 месяцев эксплуатации - ослабление может вызвать перегрев
• Если нужна защита от пыли/влаги - выбирайте модели с крышкой или устанавливайте контактор в закрытый шкаф с классом защиты IP54+
• Контактор КМ-102 от DEKraft совместим с другими изделиями серии - можно заменить аналогичным модулем без изменения схемы
